在流体控制回路的工装装夹场景里,这类带杠杆夹紧功能的阀块结构,常被集成在小型液压试验台、工位夹具的油路分配单元上,替代传统独立的油路块与外置夹紧组件,减少管路连接的泄漏点。从实际使用场景来看,这类结构多适配小通径的流体控制工位,比如小型阀门的出厂测试工装、精密零件加工的辅助夹紧油路单元,不需要额外搭建复杂的阀组安装支架,自身就能同时承担油路分配和杠杆夹紧的执行功能。

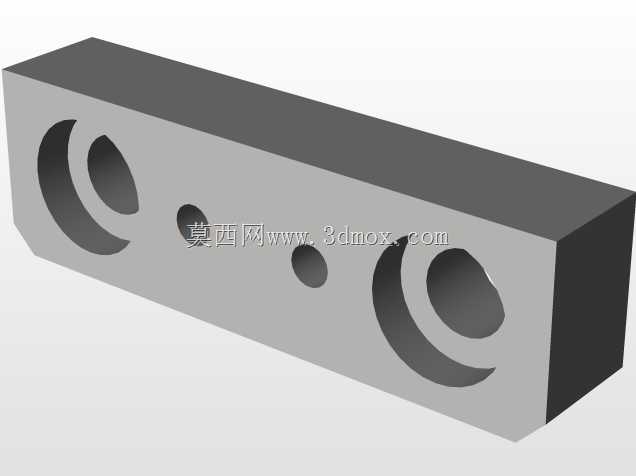

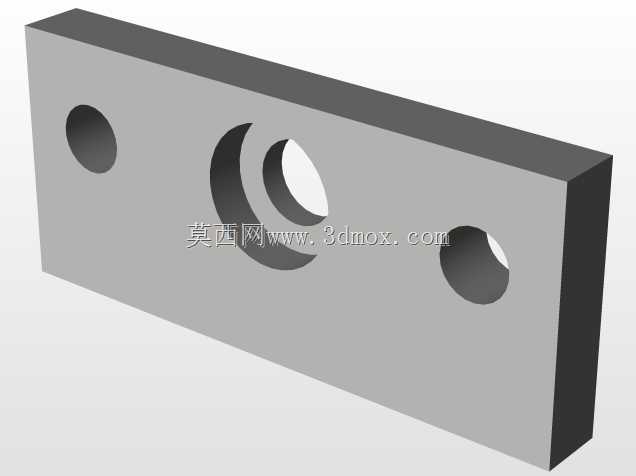

从结构设计逻辑来看,主体采用长方体块式构型,是为了最大化利用安装面的平面度优势,直接贴合安装基准面完成固定,不需要额外设计定位凸台,降低加工时的装夹找正难度。块体两端的大尺寸月牙形凹腔,是杠杆夹紧组件的安装让位空间,凹腔的弧形轮廓完全匹配杠杆压臂的回转轨迹,避免压臂摆动时和块体发生运动干涉,凹腔内部的同轴通孔是杠杆销轴的安装孔,孔位的同轴度公差控制在0.02mm以内,保证杠杆转动时无卡滞,两侧的安装位对称度误差不超过0.03mm,保证两端夹紧力输出一致。块体正面的两个小直径通孔,是油路的工艺孔或者固定安装孔,靠近中间的小孔为定位销孔,用于阀块在安装基板上的精确定位,稍大的孔为螺栓过孔,用于穿装固定螺栓完成阀块的锁紧,孔位的位置度公差按照IT7级精度设计,满足常规工装的重复安装定位要求。
从安装边界来看,块体的六个平面均为铣削加工面,安装底面的平面度公差不超过0.01mm,保证和安装基板贴合时无间隙,避免油路密封失效。整体厚度方向的尺寸适配常规6mm通径的油路孔设计,内部油路孔的拐角处做了清根处理,减少流体压力损失,油路的内壁粗糙度控制在Ra1.6以内,避免杂质滞留造成油路堵塞。杠杆夹紧的力传递路径经过块体内部的加强筋结构承载,块体在销轴安装孔的位置做了局部加厚处理,避免长期受夹紧力作用出现孔位变形,延长工装的使用寿命。
在实际功能实现上,这类阀块不需要外接独立的夹紧油缸,通过内部集成的油路给杠杆机构提供动力,当压力油进入对应油腔时,推动杠杆压臂绕销轴转动,完成对工件或者测试阀门的快速夹紧,泄压后在复位弹簧的作用下杠杆自动回位,松开被夹紧件,整个动作行程控制在15mm以内,适配厚度在10-20mm范围内的工件装夹需求。设计时特意将油路进出口设置在块体的侧面,和安装面垂直,方便管路连接时的操作空间预留,不会因为管路接头和安装基板发生干涉,接头的安装螺纹采用常规公制细牙螺纹,适配行业内通用的液压管路接头,不需要定制特殊连接件。
从加工工艺性角度考虑,整个块体的所有加工特征都可以在三轴加工中心上一次装夹完成除底面外的所有特征加工,翻面装夹加工底面和油路孔,不需要多工序周转,降低加工成本。所有孔口位置都做了0.5mm的倒角处理,去除加工毛刺,避免安装时割伤密封件,也防止操作人员装配时被锐边划伤。两端的月牙形凹腔采用立铣刀螺旋插补加工,保证弧形面的轮廓度符合设计要求,和杠杆压臂的侧面保留0.5mm的间隙,避免运动时出现摩擦卡滞。这类结构在实际应用中,相比传统的分离式阀块加夹紧夹具的方案,能减少40%左右的安装空间占用,同时减少3处管路连接点,降低液压系统的泄漏风险,在小型自动化装配工位、阀门测试台架上的应用十分广泛,尤其是在空间受限的紧凑型工装设计中,这种集成式的结构优势更为明显,不需要额外设计夹紧机构的安装支架,直接通过阀块自身的结构完成夹紧功能的承载,简化整个工装的设计复杂度,也减少后续装配的调试工作量。
