带槽安装座铰接式支撑轴承座结构

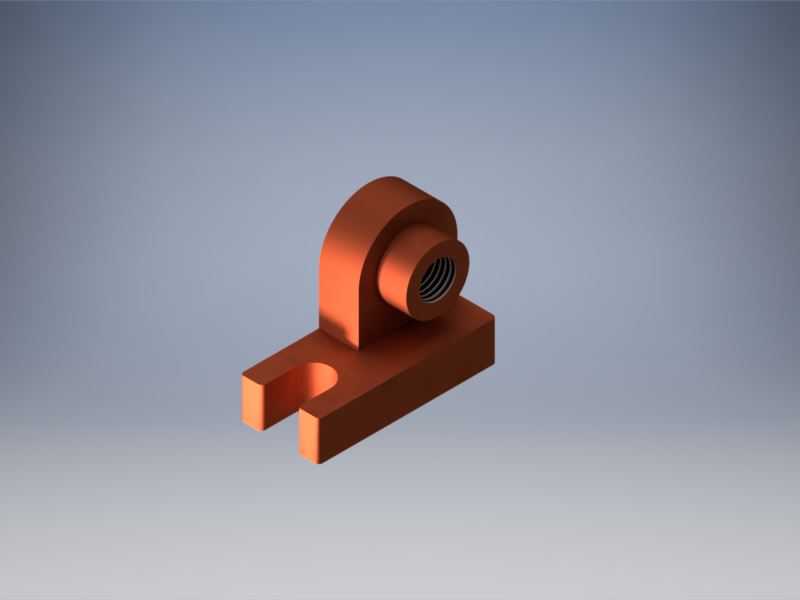

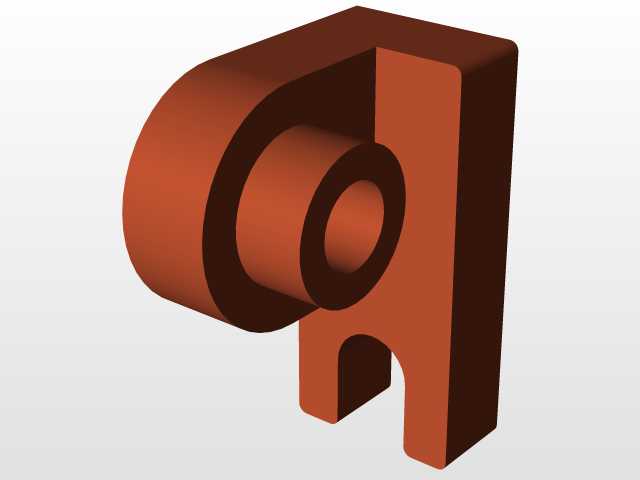

　　这类带开槽安装板的铰接支撑结构，常见于轻工输送线、小型工装夹具的可调支撑点位，也会用在小型流体管路的辅助支撑、检测设备的探头摆臂铰接位置，核心作用是为带铰接转动需求的轴类部件提供稳定的安装基准，同时预留位置调整空间，适配装配时的公差补偿需求。从结构设计逻辑来看，底部的矩形安装板是整个部件的承载基础，板面上开设的长圆形通槽并非随意设计，槽的长度方向对应安装位置的调节行程，实际装配时可以顺着槽的方向微调整个支撑座的固定位置，抵消机架焊接、板材加工带来的孔位偏差，不需要额外扩孔或者补焊调整，能大幅降低现场装配的修正工作量。安装板的厚度取值需要匹配上部铰接部位的承载载荷，避免锁紧固定螺栓后安装板出现翘曲变形，导致上部的轴孔同轴度超差，影响转动部件的运行顺畅度。上部的拱形支撑臂从安装板端面垂直向上延伸，过渡位置做了圆弧圆角处理，这个圆角不是单纯的外观修饰，是为了分散应力集中——当上部轴承受径向载荷时，应力会顺着支撑臂向下传递到安装板，直角过渡的位置很容易在交变载荷下出现疲劳裂纹，合适的圆角半径能把应力峰值降低40%以上，提升部件的长期运行可靠性。

　　支撑臂顶端的筒状轴孔是整个部件的核心功能区，孔内加工的内螺纹用于和配套的铰接轴、调节螺杆配合，实现部件的角度调整或者轴向位置锁定，轴孔的壁厚需要根据螺纹规格、额定载荷来核算，壁厚过薄会导致螺纹啮合长度不足，受载时出现螺纹滑牙、孔壁开裂的问题；壁厚过大则会增加不必要的材料成本，也会让整体结构过于笨重。轴孔和支撑臂的连接位置同样做了加厚过渡，避免轴孔受径向力时在连接根部出现断裂。整个部件的外形轮廓没有多余的冗余结构，所有的棱边除了应力集中位置的圆角，其余都做了小倒角处理，避免装配过程中划伤操作人员，也不会在喷涂、表面处理时出现积液挂漆的问题。

　　安装边界方面，底部安装板的长宽尺寸决定了整个部件的占地安装空间，长槽的孔距需要匹配常用的安装螺栓规格，槽宽比螺栓大0.5到1毫米，既保证螺栓能顺利穿入，也不会因为间隙过大导致锁紧后支撑座出现偏移。上部轴孔的中心高度是关键安装参数，这个尺寸直接决定了配套铰接部件的安装高度，设计时需要和配套的摆臂、连杆部件的运动行程匹配，避免转动时出现运动干涉。轴孔的内螺纹轴线和底部安装板的平行度、垂直度公差需要控制在合理范围，否则会导致配套的轴件安装后出现别劲，转动阻力大，长期运行会出现异常磨损。

　　实际应用中，这类支撑座如果用在食品加工输送线，会选用不锈钢材质做表面抛光处理，避免积尘滋生细菌；如果用在普通工业设备的工装位置，会选用铸铁或者Q235钢材做喷塑处理，兼顾成本和防锈能力。设计建模的时候，需要先确定轴孔的额定载荷，反推轴孔直径、螺纹规格，再确定支撑臂的高度和厚度，之后根据安装空间确定底部安装板的尺寸和长槽的调节行程，最后对所有的应力集中位置做圆角优化，整个建模过程需要反复核对安装边界，确保和周边配套部件不存在运动干涉，装配时所有的紧固件都有足够的操作空间，不需要特殊工具就能完成安装锁紧。
