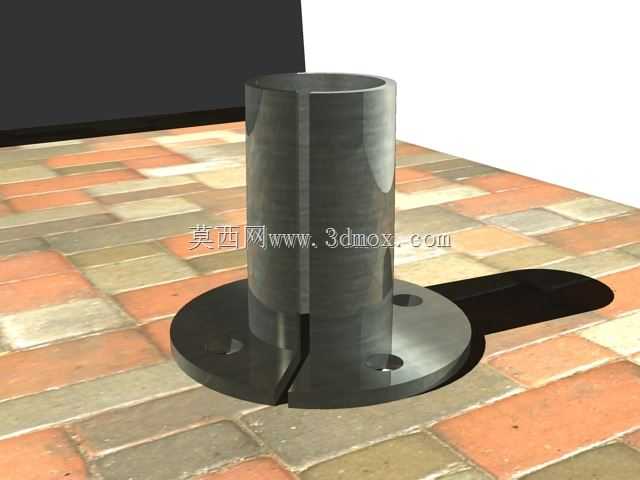

这类带法兰底座的立式开槽圆柱构件,常见于流体管路系统、小型设备机架定位、工装夹具的工位支撑场景中,日常做设备改造、管路排布设计时经常会用到这类结构,很多人容易把它和普通的法兰支撑座混淆,实际上它的开槽设计是核心功能点。先从安装边界说起,底部的圆形法兰盘上均匀分布了三个安装沉孔,孔位的节圆直径比法兰外径小15mm左右,安装时可以采用内六角圆柱头螺钉直接固定在安装基面,沉孔设计可以让螺钉头完全没入法兰盘面,不会突出表面干涉后续圆柱部分的配套零件安装,法兰盘的厚度控制在8mm,既保证了和基面贴合后的支撑刚性,又不会因为过厚导致整体安装高度冗余。中间的立式圆柱部分和法兰盘为一体式结构,圆柱的轴向开了一条通长的直槽,槽宽大概是圆柱壁厚的1.2倍,这个开槽的作用不是为了减重,而是为了实现圆柱内孔的弹性胀紧功能——当需要在圆柱内孔穿装对应直径的导杆、管路或者定位轴时,只需要在开槽位置配套加装一个卡箍收紧,就能让圆柱内孔抱紧穿入的杆件,不需要额外做键连接或者顶丝固定,安装调整的效率会高很多,尤其是在需要频繁调整杆件伸出长度的工位上,这种结构比传统的顶丝固定更不容易损伤杆件表面,也不会因为长期振动出现顶丝松动的问题。
圆柱部分的高度和外径比例大概是2:1,壁厚控制在5mm,正常工况下可以承受径向150N以内的侧向载荷,不会出现明显的弯曲变形,内孔的粗糙度要求控制在Ra3.2,保证和穿装杆件配合时滑动顺畅,不会出现卡滞。设计这类构件的时候,首先要考虑的是安装基面的平面度,如果基面平面度超过0.1mm,法兰盘锁紧后会出现轻微的翘曲,连带圆柱部分的轴线出现偏斜,直接影响内孔穿装杆件的同轴度,所以建模的时候特意在法兰盘和圆柱衔接的位置做了R2的过渡圆角,避免应力集中,因为长期受侧向载荷的时候,直角衔接的位置很容易出现应力开裂,加了过渡圆角之后,应力集中系数可以降低40%左右,使用寿命会明显提升。
另外开槽的两个端面做了0.5mm的倒角,一方面是去除加工毛刺,另一方面在收紧卡箍的时候,不会因为槽口的锐边割伤卡箍的橡胶垫或者金属箍带。在实际应用中,这类构件除了用作管路的支撑固定,还可以在小型自动化设备里用作传感器的安装支架——把传感器的安装杆穿入圆柱内孔,调整到合适的检测高度之后收紧卡箍就能完成固定,不需要额外加工定制支架,通用性很强。还有在实验室的小型试验台架搭建里,这种结构的支撑座可以反复拆装使用,不需要焊接,调整位置的时候只需要松开法兰盘的安装螺钉就能移动,比焊接式的支撑结构灵活很多。建模的时候要注意,法兰盘上的三个安装孔是均匀分布的,相邻孔的夹角是120度,这种分布方式比四个孔的分布更适合在空间有限的安装面上使用,锁紧的时候受力也更均匀,不会出现某一侧锁紧力过大导致法兰变形的问题。圆柱部分的开槽是从法兰盘的上表面一直贯通到圆柱的顶端,槽的两个侧面平行度公差控制在0.05mm,这样收紧的时候圆柱的变形是均匀的,内孔不会出现不规则的变径,保证抱紧力均匀分布在穿装杆件的整个圆周上。
很多新手设计这类结构的时候,容易把开槽的宽度做的太窄,导致收紧的时候需要很大的锁紧力才能让内孔收缩抱紧杆件,或者把槽开的太宽,导致圆柱的刚性不足,受侧向力的时候容易从开槽位置开裂,合理的槽宽应该是圆柱周长的十二分之一左右,这个比例下,既可以保证足够的收缩量来抱紧杆件,又不会过多损失圆柱部分的结构刚性。另外法兰盘的底面不需要做额外的加工,只要保证和安装基面贴合的平面度在0.2mm以内就可以满足使用要求,不需要过高的加工精度,不然会增加不必要的加工成本。圆柱的外表面做了氧化发黑处理的预留设计,建模的时候外表面粗糙度设置为Ra6.3,适合做表面氧化处理,既可以防锈,又不会因为表面太光滑导致卡箍锁紧的时候出现打滑。
