内燃机活塞及配套活塞销三维结构设计

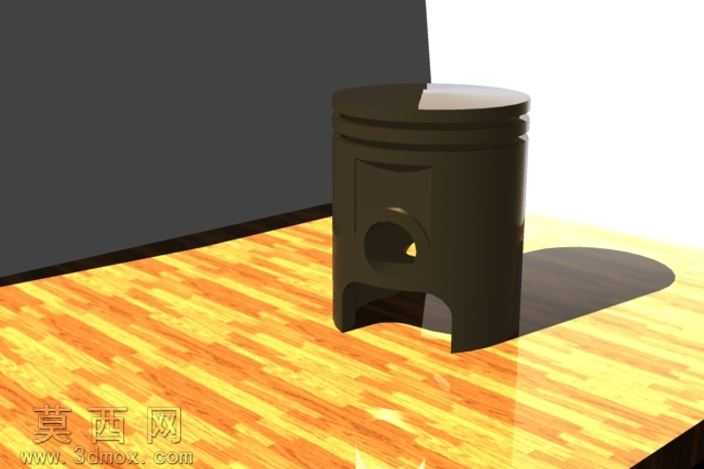

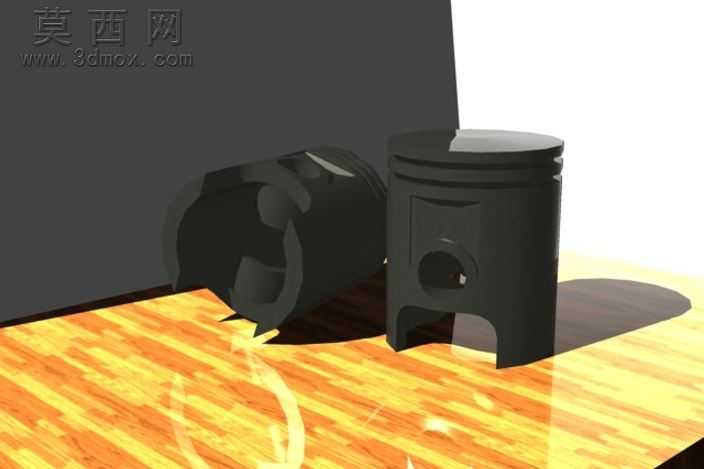

本作品为内燃机核心往复运动部件活塞与配套活塞销的三维建模设计成果，建模过程严格遵循动力系统零部件的实际工程尺寸比例，完整还原了活塞的典型结构特征。建模阶段首先通过草图绘制活塞的轴向剖面轮廓，精准勾勒出活塞顶部的燃烧室适配平面、头部的环槽区域、裙部的导向型面以及销座的安装结构，通过回转特征生成活塞基础实体后，对活塞环槽进行等距切除，预留出活塞环的安装空间，同时对销座部位进行布尔运算开出活塞销的装配通孔，针对裙部下端的避让缺口做了平滑过渡处理，避免应力集中的结构缺陷。配套的活塞销采用空心圆柱结构建模，在保证结构强度的同时降低运动件的往复质量，销体两端做了倒角处理，还原实际零件的装配工艺特征。材质与渲染阶段，为活塞与活塞销赋予了高硅铝合金的材质属性，调整材质的金属度、粗糙度参数还原铸铝件经机加工后的哑光金属质感，对活塞顶面、环槽侧壁等机加工面做了局部高光处理，区分铸造毛坯面与精加工面的视觉差异；场景搭建选用暖色调木纹平面作为承载台面，添加柔和的侧方主光源与环境补光，开启光线追踪渲染模式，精准投射出零件的柔和阴影，还原金属零件在自然光下的光影质感，同时在背景处添加深色哑光背板突出零件主体轮廓。设计思路上，该模型聚焦活塞的核心功能结构，省略了非必要的细小倒角、标识等冗余特征，既保证了结构展示的直观性，也兼顾了模型的轻量化需求，可用于内燃机工作原理演示、动力系统结构教学、零部件装配仿真等场景，裙部的型面设计参考了实际活塞的热膨胀变形补偿逻辑，销座部位的加强筋结构也做了还原，充分体现往复运动零件兼顾强度与轻量化的设计原则，整体模型结构完整，特征清晰，能够准确展现活塞类动力零件的典型构造特点。
