齿轮传动式机械呼吸机结构设计方案

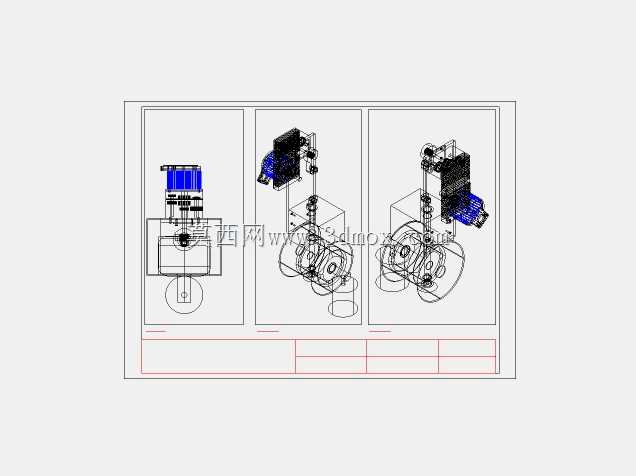

　　这款机械呼吸机的结构设计，核心围绕基层应急呼吸辅助场景的落地需求展开，没有采用复杂的电控伺服架构，而是选择纯机械传动路径来实现稳定的氧气输送动作，适配无稳定电力供应、缺乏专业运维人员的临时救治场景，比如野外医疗点、灾害临时安置点的应急氧疗需求。整套结构的动力输入为单个低速马达，马达输出轴直接啮合第一级减速齿轮组，通过三级直齿轮的扭矩放大与转速匹配，将马达的连续旋转运动转化为气管杆的匀速上下往复动作，齿轮组的啮合间隙控制在0.02mm以内，避免往复动作出现卡顿或行程偏差，保证送气节奏的稳定性。

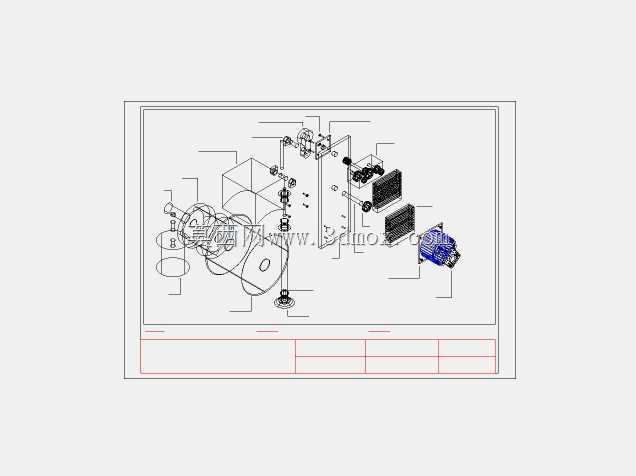

　　气管杆底部嵌套了丁腈橡胶材质的推压头，推压头与氧气球的接触端面做了圆弧过渡处理，下压过程中不会对氧气球囊壁造成局部应力集中，有效延长球囊的使用寿命，每次下压的行程经过精确计算，刚好可以将球囊内储存的定容量氧气推送至出气口，不会出现送气过量或送气不足的问题，出气口采用标准鲁尔接头结构，可以直接适配临床通用的呼吸管路，无需额外加工转接头。从安装边界来看，整套机构的三个功能模块并排布置在统一的安装基板上，基板厚度为5mm，采用冷轧钢板冲压成型，三个模块分别为动力齿轮腔、传动杆导向腔、球囊安装腔，各腔室之间通过隔板分隔，避免传动部分的润滑脂污染氧气管路，整体安装尺寸控制在320mm×180mm×210mm范围内，可以直接固定在标准医疗设备推车的托盘上，也可以通过壁挂支架固定在墙面，不需要额外预留过大的操作空间。

　　设计过程中特意将所有易损件都设计为快拆结构，橡胶推头、氧气球囊、齿轮组的端盖都可以通过手动拧开固定旋钮完成拆卸，不需要专用工具，方便日常维护与零件更换，导向杆与衬套之间采用自润滑铜套，不需要定期加注润滑脂，降低后期运维的工作量。阀块部分集成在出气口位置，内部设置了单向阀结构，只允许氧气从球囊流向患者气道，不会出现患者呼出的气体倒流进球囊的情况，避免交叉污染，单向阀的开启压力设置为0.3kPa，不会对送气过程造成额外阻力。整套结构没有复杂的电子元器件，所有运动部件都为纯机械结构，环境适应性强，在-10℃到45℃的环境温度范围内都可以稳定工作，不会因为低温导致电子元件失效，也不会因为高温出现结构变形。

　　在传动比的匹配上，设计阶段反复调整了齿轮组的齿数比，最终将气管杆的往复频率控制在每分钟12-16次的区间，匹配成年人静息状态下的正常呼吸频率，不需要额外加装调速结构，只要马达转速稳定，就可以持续输出符合人体呼吸节奏的送气动作。球囊安装腔设置了可调节的固定卡扣，可以适配不同容积的标准氧气球囊，根据不同患者的需氧量调整球囊规格，不需要改动其他结构部件，提升了设备的通用适配性。安装基板的四个角都设置了橡胶减震垫，设备运行过程中齿轮传动产生的震动会被减震垫吸收，不会出现固定螺栓松动的问题，也不会产生过大的运行噪音，避免影响救治环境的安静。
