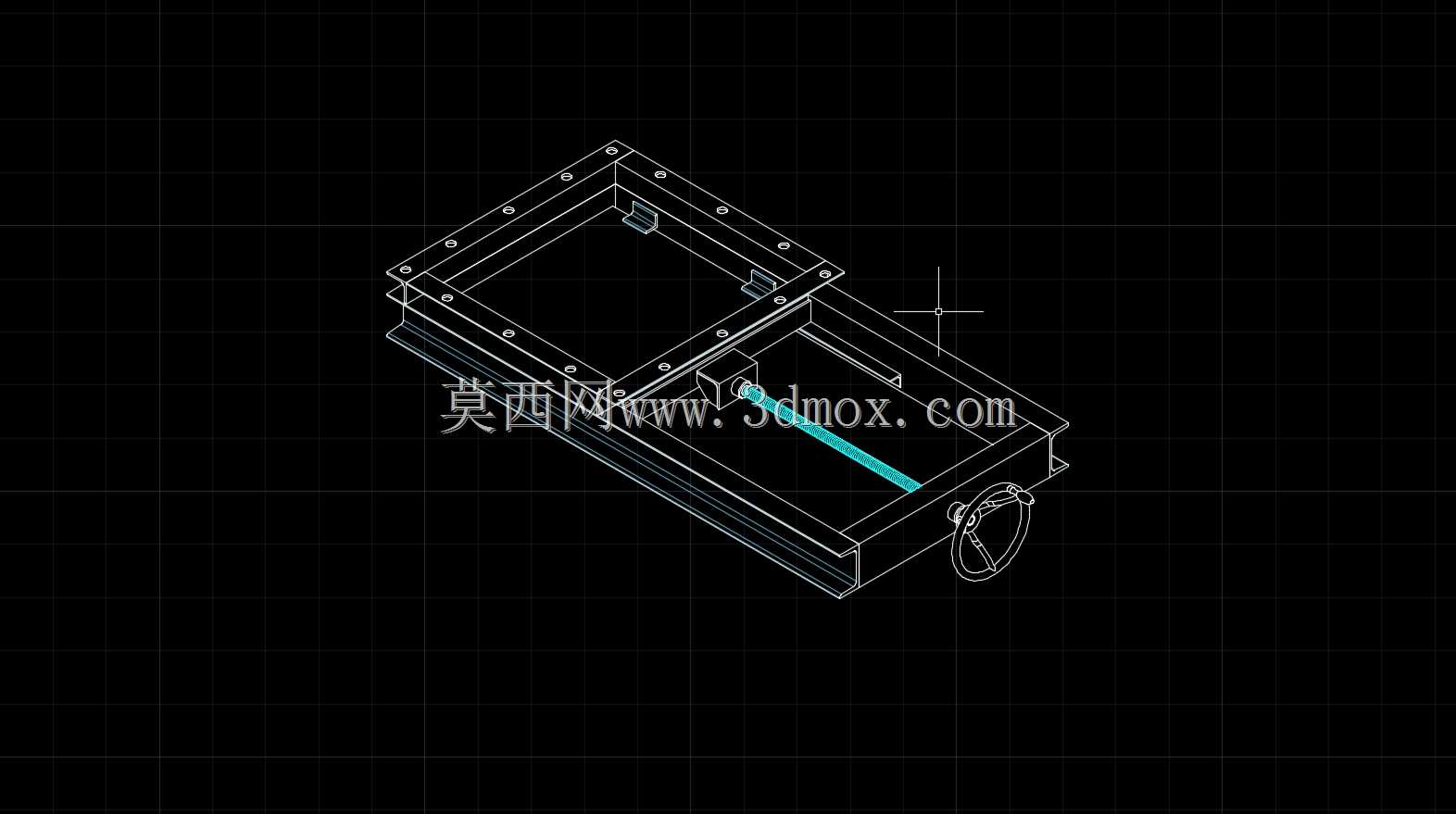

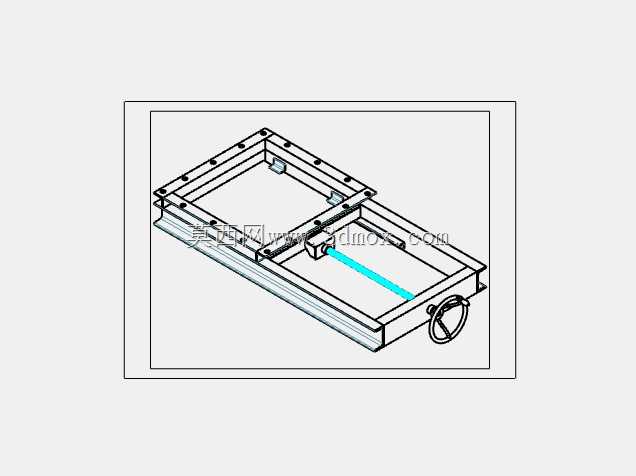

手轮驱动方形法兰式工业滑动闸板结构

这款滑动闸板结构常被应用在工业通风管路、粉体输送料仓出口、小型风道截流场景中，作为通路截断与开度调节的执行部件使用，区别于常规升降式闸板结构，它采用水平滑移的运动形式，整体安装面为方形法兰结构，法兰边缘预留均匀分布的螺栓过孔，可直接与同规格的方形管路端口、料仓出料法兰贴合对接，安装时无需额外加装转接构件，只要匹配对应螺栓孔位完成紧固即可，密封面贴合后可阻断通路内的介质流通，适配低压工况下的气体、粉体、小颗粒物料的通断控制。

从结构组成来看，整体框架采用矩形型钢拼焊成型，框架内侧加工有平行导向槽，闸板本体嵌装在导向槽内部，运动过程中导向槽可限制闸板的五个空间自由度，仅保留沿槽体方向的水平滑移自由度，避免闸板在开关过程中出现卡滞、偏移、密封面错位的问题。驱动端采用手轮配合丝杠副的传动结构，手轮安装在框架侧端的支座上，丝杠螺母与闸板的驱动端刚性连接，转动手轮时丝杠旋转带动螺母做直线运动，进而牵引闸板沿导向槽完成开合动作，这种传动形式具备一定的机械增益，操作人员无需施加过大的手轮扭矩即可驱动闸板完成开关，同时丝杠副具备自锁特性，当手轮停止转动时，闸板可停留在任意开度位置，不会因为介质侧的压力推动出现自行滑移的问题，可满足不同开度下的流量调节需求。

设计过程中首先确定的是安装边界尺寸，方形法兰的外轮廓尺寸、螺栓孔中心距、孔径参数均匹配常规工业方形管路的通用规格，保证结构可直接替换同类型的老旧闸板部件，无需对现有管路进行改造。框架的导向槽深度经过匹配计算，既要保证闸板完全开启时通路的通流面积不受遮挡，避免出现通流截面缩径影响介质输送效率，也要保证闸板完全关闭时，闸板边缘可完全覆盖通流截面，配合密封胶条实现通路的完全截断。闸板本体采用平板式结构，表面做平面度处理，关闭状态下与框架上的密封面完全贴合，减少介质泄漏的可能，针对粉体输送场景，导向槽的下侧还预留了微小的排尘间隙，避免长期使用过程中粉体颗粒堆积在槽内造成闸板卡涩。

实际应用中，这类结构的维护成本较低，日常巡检仅需检查丝杠部位的润滑状态、导向槽内是否有异物堆积、密封面是否出现磨损即可，当闸板出现磨损影响密封性能时，只需松开驱动端的连接螺栓即可将闸板从框架侧端抽出更换，无需将整个结构从管路上拆卸下来，大幅降低了现场维护的工作量。手轮的安装位置设置在框架侧方的操作高度区间，现场操作人员站在管路侧面即可完成开关操作，无需探身到管路下方或上方操作，适配现场的操作空间要求。结构整体没有复杂的电控或液压元件，纯机械传动的形式可应用在防爆、高粉尘、无供电的野外作业场景中，不会因为环境因素出现驱动失效的问题，运行稳定性远高于同规格的电动、气动驱动闸板。在结构强度校核阶段，框架的型钢壁厚、闸板的板材厚度均按照低压工况下的承压要求计算，可承受通路内常规的风压、粉体堆积压力，不会出现框架变形、闸板受压弯曲的问题，丝杠的直径选择也匹配最大驱动扭矩下的强度要求，长期操作不会出现丝杠弯曲、螺纹滑牙的失效问题。
