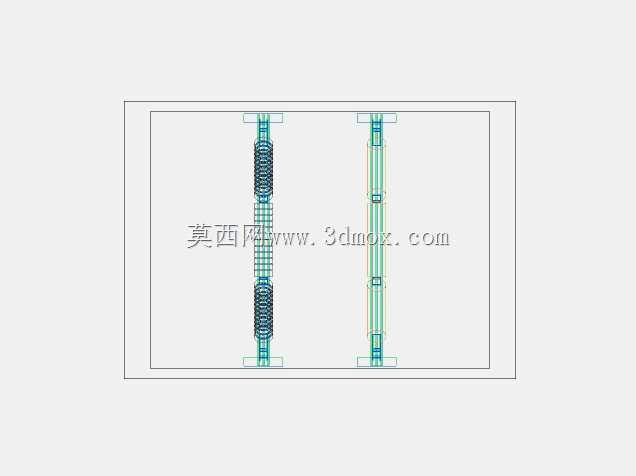

45度倾角皮带机承载缓冲托辊支架组

在散料输送系统的设计选型中，槽型托辊组的布置角度直接决定了皮带运行的稳定性、物料输送的有效截面积以及设备运行的抗冲击能力，本次涉及的45度倾角托辊组，主要适配带宽1600mm的带式输送机，针对大带宽输送场景下的物料承载、跑偏抑制以及受料点缓冲需求做了针对性结构优化。从实际应用场景来看，这类大角度槽型托辊组多用于矿山、港口、砂石骨料堆场的长距离大运量带式输送机，尤其是在输送块度较大、堆积密度较高的散状物料时，45度的槽角能够让皮带形成更深的料槽截面，相比常规35度槽角的托辊组，同等带宽下的物料输送能力可提升15%以上，同时深槽结构能够有效避免大倾角输送段的物料撒落问题，适配16度以内的倾斜输送工况。

从结构功能来看，这套托辊组采用双侧对称布置的侧托辊加中间平行托辊的组合形式，侧托辊与水平方向呈45度夹角布置，托辊辊体采用密封式深沟球轴承结构，辊皮采用加厚无缝钢管加工，能够承受物料下落时的持续冲击载荷，尤其是在皮带机的受料点位置，这类带缓冲结构的托辊组能够吸收物料下落的冲击力，减少皮带的局部形变，延长皮带的使用寿命。支架部分采用型钢焊接成型，安装孔位采用长圆孔设计，能够在安装过程中调整托辊组的前后倾角，通过前倾2度左右的安装方式，能够产生向内的向心力，自动纠正皮带运行过程中的轻微跑偏问题，减少皮带边缘与机架的摩擦损耗。

设计过程中首先需要匹配1600mm带宽的皮带成型尺寸，45度槽角下，两侧托辊的长度、中间托辊的长度需要严格匹配皮带的成槽曲率，避免出现托辊边缘接触皮带非工作面造成的异常磨损；支架的安装跨距需要结合输送物料的堆积密度计算，常规散料输送场景下托辊组的布置间距控制在1.2米到1.5米之间，受料点位置的托辊组间距需要加密到0.4米到0.6米，同时在托辊与支架的连接位置加装橡胶缓冲圈，进一步吸收冲击载荷。安装边界方面，这套托辊组采用中间支架与纵梁连接的安装方式，适配通用的C型钢或者槽钢纵梁，安装孔的中心距与行业通用的1600mm带宽皮带机机架尺寸完全兼容，不需要对原有机架做额外改造即可直接替换安装；托辊的旋转阻力控制在2.5N以内，运行过程中能够有效降低皮带机的整体运行功耗，减少驱动电机的负载。

在实际运维过程中，这类45度槽角的托辊组相比小角度托辊组，对皮带的成槽性要求更高，选型时需要匹配对应成槽性能的输送带，避免出现皮带无法完全贴合托辊槽型造成的局部磨损；同时侧托辊的倾斜角度在安装时需要做对称度校准，两侧角度偏差不能超过0.5度，否则会造成皮带两侧受力不均，引发持续性跑偏问题。针对高磨损工况，还可以在托辊表面加装耐磨橡胶层，提升托辊的使用寿命，减少运维更换的频率。整个托辊组的结构设计充分考虑了通用互换性，所有连接螺栓、辊体轴承都采用行业标准件，日常维护时不需要特殊工具即可完成零部件的更换，能够有效降低设备的全生命周期运维成本。
