食品加工用网带式连续干燥输送装置

在休闲食品、农副产品初加工的生产线布局里，这类带干燥功能的连续输送装置往往布置在清洗、漂烫工序的后端，承担着表面沥水与低温干燥的衔接作用，避免物料表面带水进入下道油炸、包装或速冻工序，既减少后续工序的能耗，也能避免游离水滋生微生物影响成品保质期。不同于独立的烘箱或静态干燥架，该装置将输送与干燥功能整合在同一机架上，物料从进料端铺放到网带表面后，随网带匀速向出料端移动的过程中，就能完成表面水分的吹除、沥干甚至低温热风干燥，全程无需人工转运物料，适配连续化生产的节拍要求。

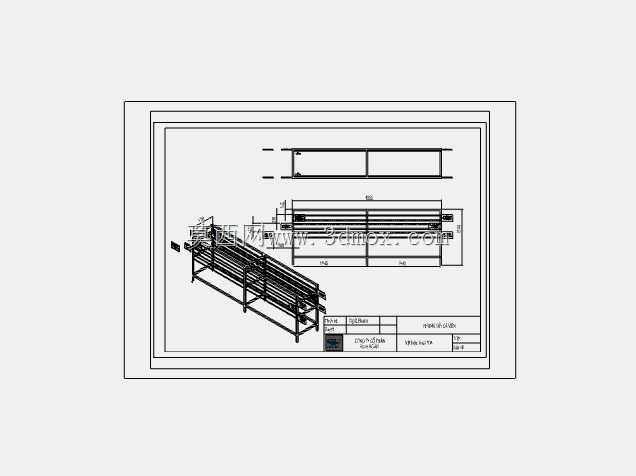

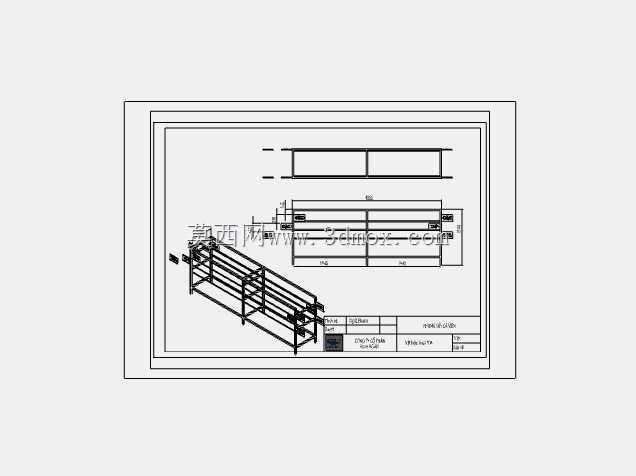

从结构设计的角度看，整个机架采用矩形钢管焊接成型，所有支撑腿底部预留了安装调节的孔位，可根据车间地面的平整度调整支脚高度，保证网带运行面的水平度，避免物料在输送过程中向单侧偏移堆积。网带的张紧机构布置在设备的两端，采用螺杆调节的张紧方式，日常维护时只需调整两端的张紧螺栓就能修正网带的松紧度，补偿长期运行带来的网带伸长量，不需要拆解主体结构就能完成维护操作。设备的上层预留了干燥单元的安装空间，可根据实际处理的物料特性加装风刀、低温热风罩或者自然通风的防尘罩，不需要改动主体机架结构就能适配不同的干燥需求，比如处理清洗后的叶类蔬菜时，可加装高压风刀快速吹除表面浮水；处理需要低温干燥的果脯类物料时，可加装封闭的热风循环罩，实现连续式的低温干燥作业。

设计过程中首先要考虑的是网带的透气率，因为要兼顾沥水和通风干燥的需求，网带的网孔尺寸不能过大，避免小粒径物料从网孔掉落，同时也不能过小，否则水分无法顺利滴落、通风阻力过大会影响干燥效率，最终选用的编织网带在保证支撑强度的前提下，开孔率控制在60%左右，既能承托绝大多数颗粒状、条状、片状的食品物料，也能保证沥水顺畅、通风均匀。其次是机架的宽度与长度边界，设备的整体宽度控制在1.2米以内，长度可根据生产线的干燥时长需求进行模块化拼接，单段标准长度为3米，可根据车间的实际布局拼接为6米、9米等不同长度，既方便运输进场，也能适配不同产能的生产线需求，安装时只需保证相邻段的网带运行面平齐，就能实现平稳的物料输送。

设备的侧边设置了可拆卸的防护挡板，避免物料在输送过程中从网带两侧掉落，挡板采用快拆式的固定结构，日常清洁时可快速拆下，清理网带缝隙和机架内部残留的物料碎屑，符合食品加工设备的卫生清洁要求。传动部分布置在设备的出料端，采用减速电机直接驱动主动辊的结构，传动链短、运行噪音低，可通过搭配变频调速器调整网带的运行速度，根据物料的含水率、干燥需求调整物料在设备内的停留时间，比如处理表面浮水较少的物料时可调高网带速度，匹配生产线的快节拍；处理需要较长干燥时间的物料时可调低网带速度，保证干燥效果达标。

在安装边界的考量上，设备的进料端需要与前道清洗设备的出料口做衔接，高度差控制在10到15厘米之间，保证物料能平稳滑落到网带表面，不会因为落差过大出现物料飞溅、破损的问题；出料端则需要与下道工序的输送设备或者接料斗对齐，网带末端的卸料位置加装了刮料板，能将粘在网带表面的物料刮落，避免物料随网带回转掉落到设备内部。机架底部距离地面的高度预留了20厘米的空间，方便日常清洁地面的积水和杂物，也避免机架长期泡在积水中出现锈蚀问题，所有与物料接触的部分都采用符合食品卫生要求的材质，不会对加工的物料造成污染。

实际生产使用中，这类装置的运行稳定性直接影响整条生产线的连续作业效率，设计时特意将所有的传动轴承都采用外置式的安装结构，避免轴承的润滑脂泄漏污染物料，同时也方便轴承的日常检查和更换，不需要拆解设备主体就能完成易损件的更换作业。网带的下方设置了接水盘，能承接物料滴落的水分，接水盘带有一定的倾斜角度，可将汇集的水引导到侧边的排水管排出，不会出现地面积水的问题，保持车间作业环境的整洁。
