洗臂机器人配套焊接承载框架结构

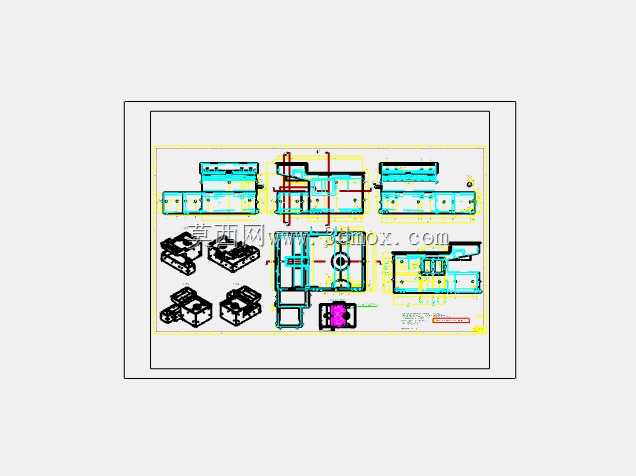

　　这套焊接框架是专为洗臂机器人配套设计的承载基体结构，在工业清洗作业场景中，洗臂机器人需要完成多维度的喷淋、刷洗动作，作业过程中会产生持续的振动、管路拖拽作用力以及清洗介质的溅射冲击，框架作为整套设备的基础承载部件，需要同时兼顾结构刚性、安装适配性以及现场布局的合理性。从结构设计逻辑来看，整体采用分体式钣金拼焊思路，主体舱室采用厚薄搭配的钢板焊接成型，底部预留了脚轮安装位与调平支撑接口，既可以满足车间内短距离移位调整的需求，也能在固定工位时通过调平结构消除地面不平带来的安装应力，避免上部机器人运行时出现框架晃动影响清洗精度。

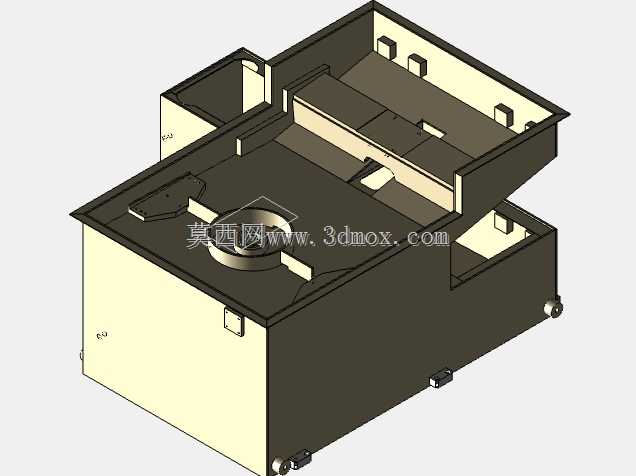

　　框架上部的敞口区域做了阶梯式的承托边设计，对应洗臂机器人的旋转基座安装孔位做了预先的焊接凸台定位，安装时不需要现场配焊打孔，直接通过螺栓连接即可完成基座固定，大幅降低现场装配的工作量。侧面延伸的独立小舱室是为配套的清洗液循环泵、管路控制阀组预留的安装空间，舱室内部做了分隔筋设计，避免泵组运行时的振动传递到主框架影响机器人动作精度，同时舱室边缘做了翻边防水结构，防止清洗作业时飞溅的液体渗入舱室内部腐蚀电气元件。主舱内部预留了多层安装位，可以根据实际需求布置过滤组件、积液槽以及废液收集管路，框架顶面的开孔位置精准对应机器人基座的走线、走管通道，所有开孔边缘都做了卷边钝化处理，避免穿设管路时划伤管线外层防护层。

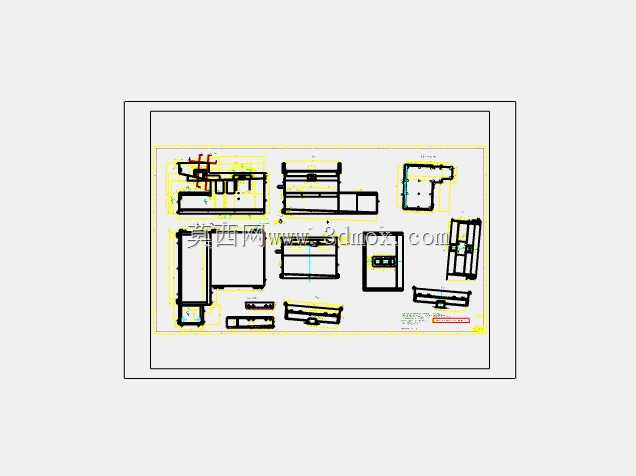

　　从安装边界来看，整体框架的外轮廓尺寸适配常规工业清洗工位的布局要求，不需要对现有车间工位做大规模改造即可直接布设，底部的支撑脚高度预留了100mm的调整空间，可以适配不同高度的上下料接驳台对接需求。焊接工艺上，所有承力焊缝都采用连续角焊缝，非承力的外观面采用段焊控制焊接变形，焊后整体做去应力退火处理，避免长期使用过程中焊缝开裂或者框架变形，框架内外表面做了防锈喷涂处理，能够耐受清洗车间内潮湿、带有弱腐蚀性介质的作业环境。

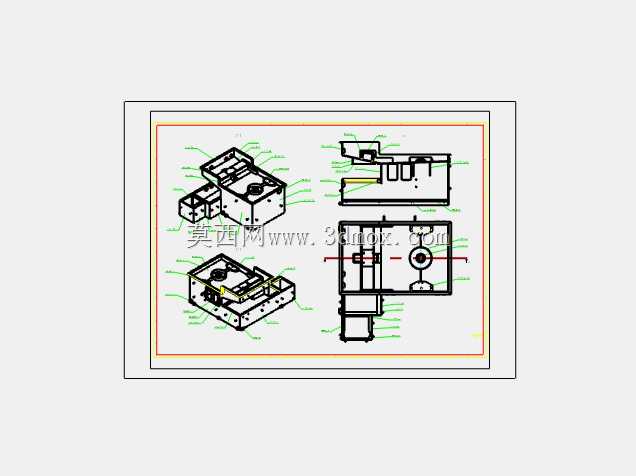

　　在结构细节设计上，框架侧面预留了多个观察口与检修门安装位，日常维护时不需要拆解上部机器人即可完成内部管路、泵组的检修更换，顶面周边的凸起挡边可以收集作业时滴落的清洗液，通过预设的导流孔汇入内部积液槽统一排出，避免清洗液流到车间地面造成环境污染或者安全隐患。不同于标准型材搭建的机架，这套焊接框架根据洗臂机器人的运行轨迹做了针对性的避让设计，在机器人臂摆幅覆盖的区域内没有任何突出结构，避免臂体运行时出现碰撞干涉，同时在框架受力集中的基座安装位置做了局部加厚的加强筋焊接，能够承受机器人高速启停时的冲击载荷，长期运行也不会出现基座位置偏移的问题。
