AutoCAD3D练习用阀块连接摇臂结构

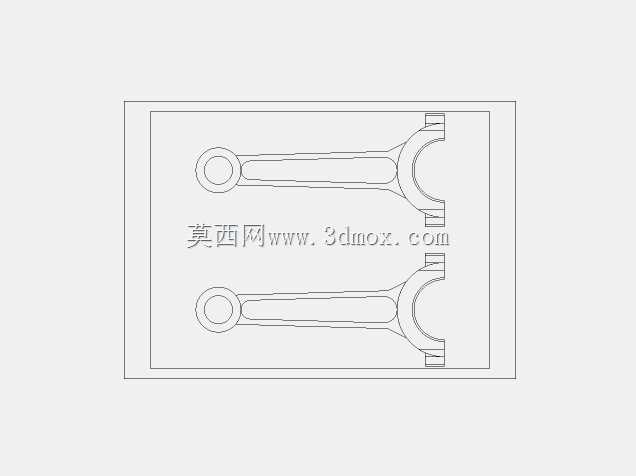

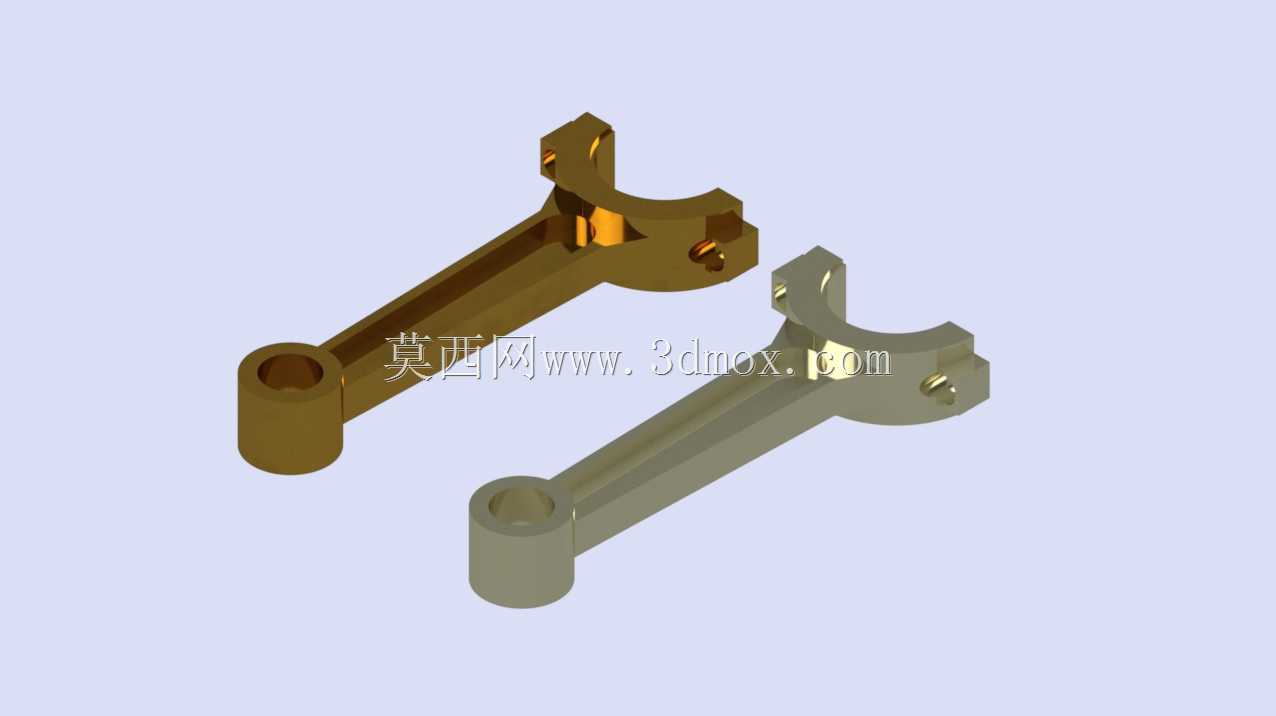

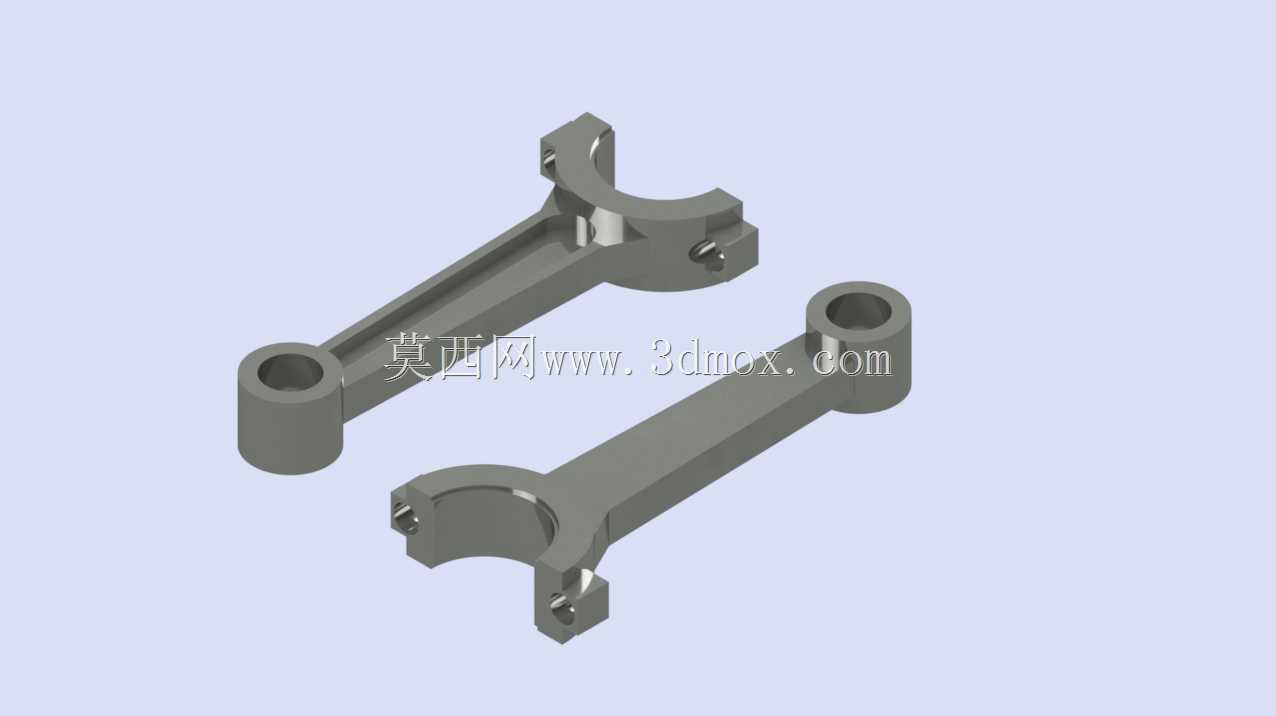

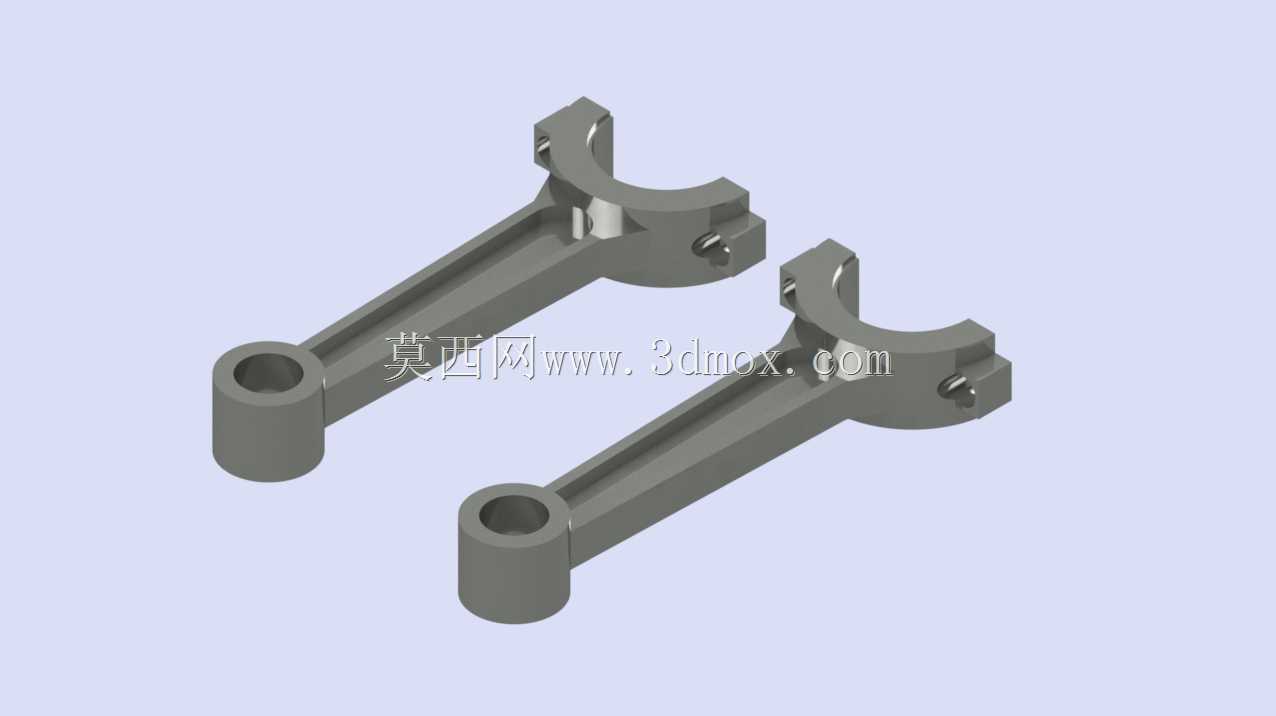

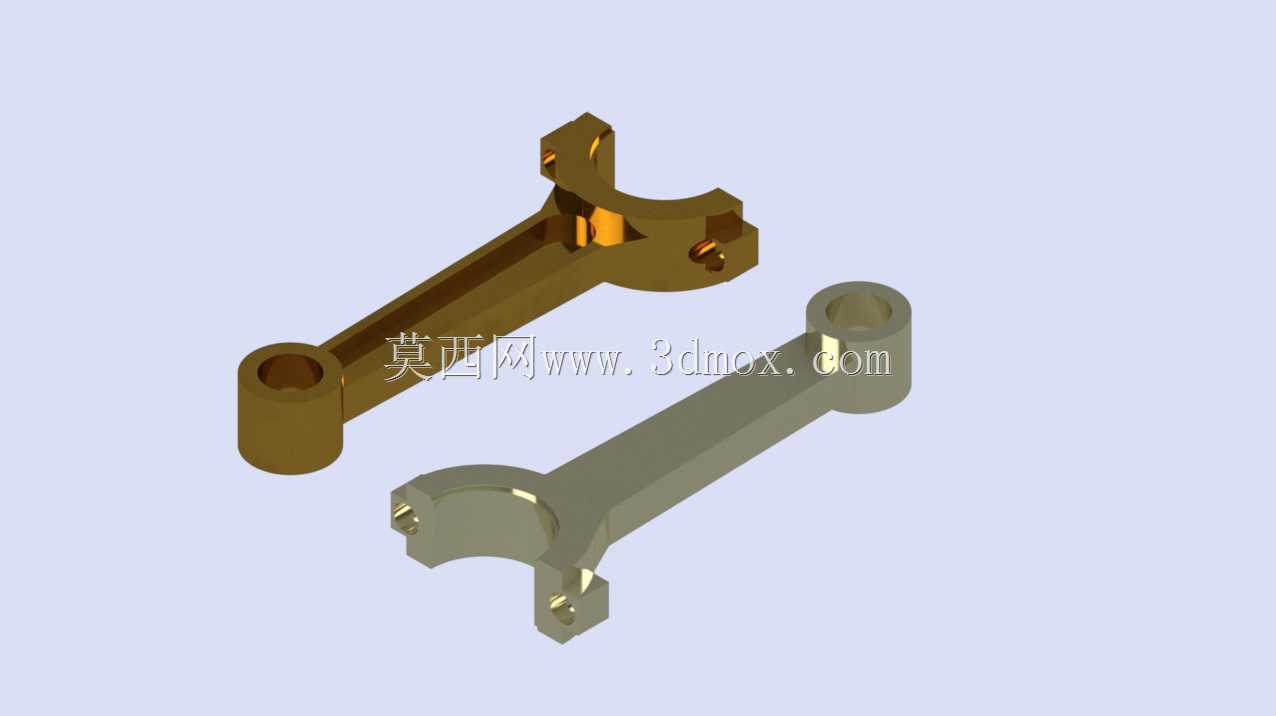

该零件属于阀组配套的铰接式连接摇臂，主要应用在流体控制阀门的执行端联动场景，在工业管路阀组、小型流体设备的手动/自动执行机构里承担力矩传递、行程限位的作用，一端通过圆柱孔与阀杆侧的固定销轴铰接，另一端的半开式抱箍结构卡接在执行器的联动轴上，把执行端的转动行程转化为阀块内部阀芯的线性或转动位移，实现管路通断、流量调节的动作传递。

从结构设计逻辑来看，整体采用长杆式偏心布局，杆身做了等强度的截面优化，中间段厚度小于两端安装位，在保证整体抗弯、抗扭刚度的前提下尽可能降低零件自重，减少动作过程中的惯性负载，避免执行机构输出力矩被多余重量消耗。两端的安装位做了差异化设计：下端是封闭的整圆铰接孔，孔位边缘做了0.5mm的倒角处理，既方便销轴装配时的导入，也能消除锐边应力集中，避免长期交变载荷下孔口出现疲劳裂纹；上端是开口式抱箍结构，抱箍两侧预留了螺栓锁紧位，装配时可以先把抱箍卡入联动轴的卡槽内，再拧紧侧方的锁紧螺栓，让抱箍内圈与轴径形成过盈配合，相比整圆孔的穿轴装配方式，这种结构不需要拆卸执行端的其他关联零件就能完成摇臂的拆装更换，后期运维的便捷性更高。

安装边界方面，下端铰接孔的轴线与上端抱箍的轴线保持平行，两轴的中心距是整个零件的核心安装尺寸，直接决定阀门的动作行程范围，设计时需要严格控制两孔的平行度公差在0.02mm以内，中心距公差控制在±0.03mm，否则会出现动作卡滞、行程不到位的问题，甚至会在动作过程中产生额外的侧向力，加速阀杆密封件的磨损。抱箍的内圆直径与联动轴径采用H7/h6的间隙配合，锁紧后依靠螺栓的预紧力产生的摩擦力传递扭矩，抱箍开口处预留了0.8-1.2mm的收缩间隙，保证螺栓锁紧时抱箍能产生足够的抱紧力，不会在大扭矩传递时出现打滑窜动的情况。下端铰接孔与固定销轴采用H8/f7的间隙配合，既保证摇臂转动时的灵活性，又不会因为间隙过大产生传动空程，影响阀门的控制精度。

实际应用场景中，这类摇臂零件常配套在小型截止阀、节流阀的手动执行机构，或者气动薄膜阀的行程反馈联动机构上，工作时承受的是周期性的交变载荷，因此建模过程中需要重点关注杆身与两端安装位的过渡圆角设计，所有转角位置都设置了R2-R3的圆角过渡，避免直角位置的应力集中，提升零件的疲劳寿命。杆身的侧面做了拔模斜度处理，适配金属模铸造或者粉末冶金的量产工艺要求，减少后续机加工的余量，降低批量生产的成本。零件的两个安装端面都预留了0.2mm的机加工余量，装配时可以根据实际安装间隙配磨端面，保证摇臂安装后没有轴向窜动，转动过程中不会与周边的阀块壳体、执行器外壳产生运动干涉。

建模练习过程中，需要先确定两个铰接点的中心距作为核心尺寸基准，再依次绘制两端安装位的截面轮廓，通过拉伸、布尔运算生成基础实体，之后对杆身做放样处理实现等强度截面的过渡，最后添加倒角、圆角、螺栓孔等细节特征。建模时需要注意抱箍开口处的间隙尺寸，以及锁紧螺栓孔的位置度，避免螺栓装配时与抱箍侧壁产生干涉；同时要校验整个零件在最大转动角度下的外轮廓边界，确认摇臂在全行程动作中不会触碰周边的管路、支架等附属结构，保证机构运行的安全性。这类零件虽然结构不算复杂，但涵盖了铰接、抱箍锁紧、等强度杆身等常见的机械结构设计要点，非常适合三维建模初学者练习基准选择、特征搭建、公差匹配的相关技能，也能帮助初学者理解机械零件从功能需求到结构落地的设计逻辑。
