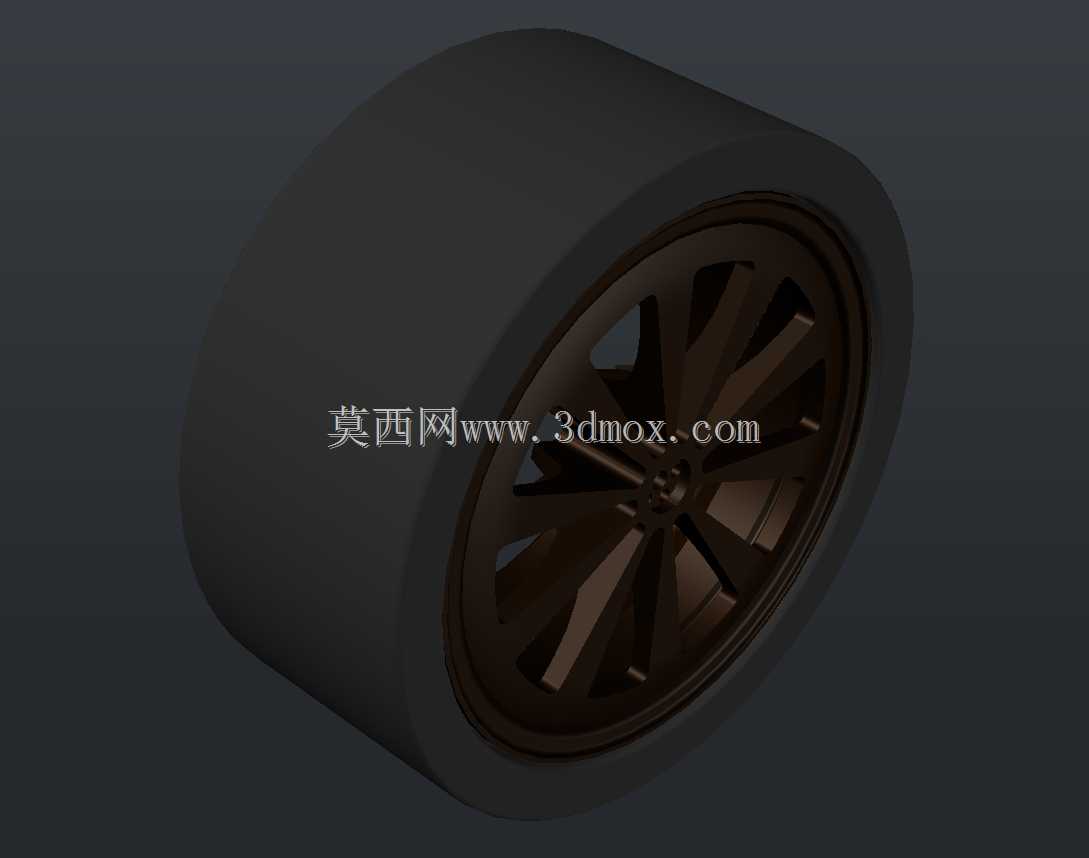

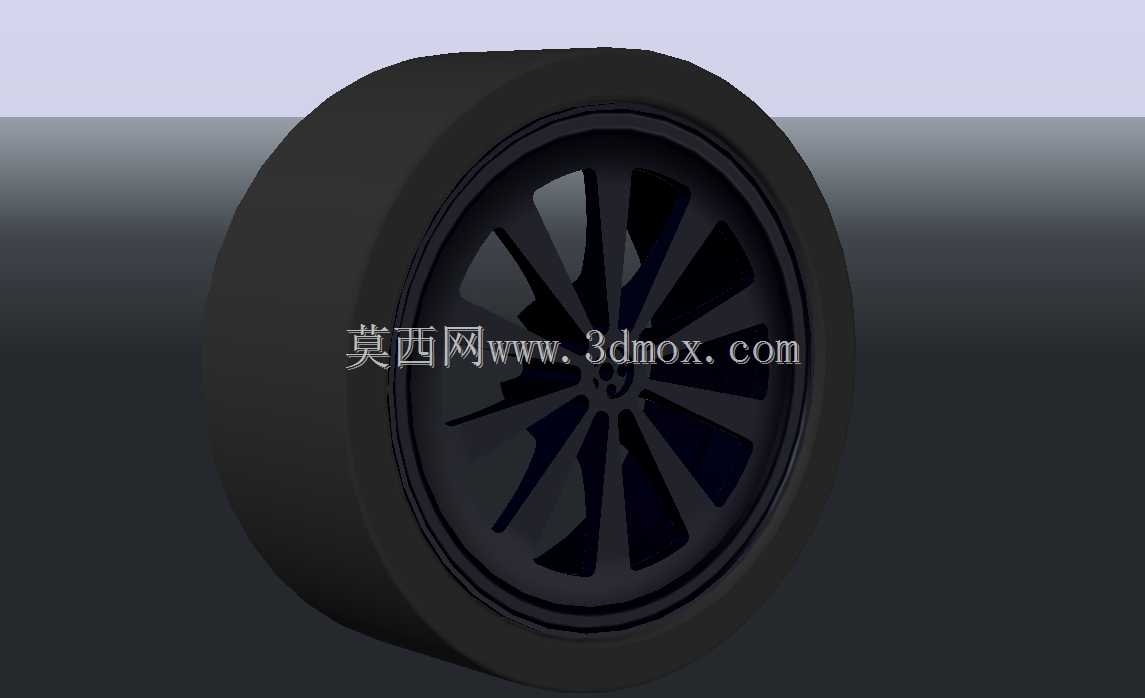

多辐条乘用车轮毂轮圈结构设计方案

汽车轮圈作为行走系统的核心承载部件，直接关联整车行驶的安全性、操控稳定性与NVH表现，日常设计中需要兼顾承载性能、装配适配性、动平衡表现与轻量化需求，不能只追求外观造型忽略实际工程边界。这款轮圈采用多辐条放射式结构设计，首先要匹配常规家用乘用车的安装边界，轮辋部分的胎圈座角度、凸缘高度严格遵循乘用车轮辋的通用规范，能够适配市面上主流的民用真空轮胎，安装时胎圈与轮辋贴合面的密封面粗糙度需要控制在合理区间，避免高速行驶时出现漏气、轮胎脱圈的风险。

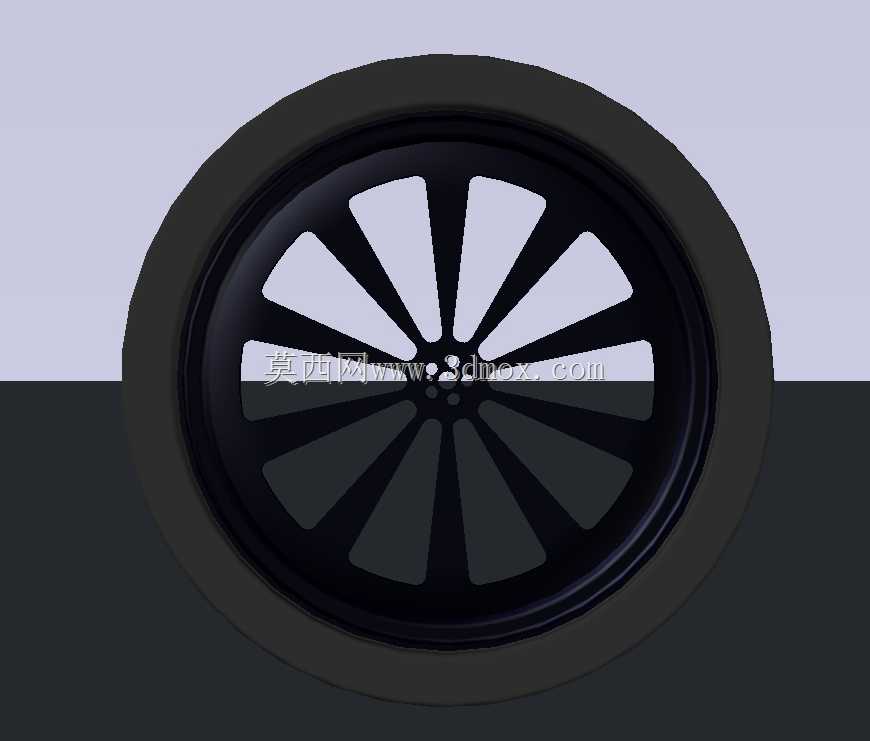

从结构受力角度来看，多辐条的布局并非单纯为了造型美观，每一根辐条都对应轮心安装座到轮辋的传力路径，车辆在直线行驶时，垂直载荷通过辐条均匀传递到轮辋整个圆周，避免局部应力集中；在转向工况下，侧向力会让辐条承受弯曲载荷，放射式的辐条走向能够让力的传递路径更顺畅，减少辐条根部的应力集中系数，日常过减速带、颠簸路面时的冲击载荷也能通过辐条的微小形变吸收一部分，降低硬冲击对悬挂系统的反馈。轮心的安装孔位需要匹配对应车型的轮毂轴承节圆直径，中心孔的公差要严格控制，保证装配时轮圈与轮毂轴头的同轴度，避免高速行驶时出现方向盘抖动的问题，螺栓孔的分布角度、沉头深度也要对应车型的轮毂螺栓规格，保证装配后螺栓压紧力均匀，不会出现行驶中螺栓松动的隐患。

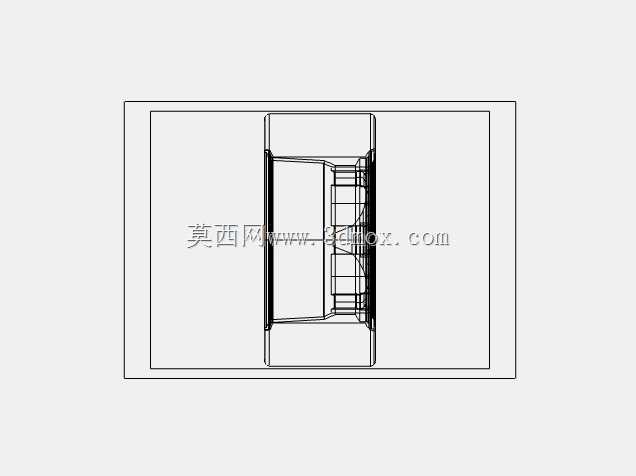

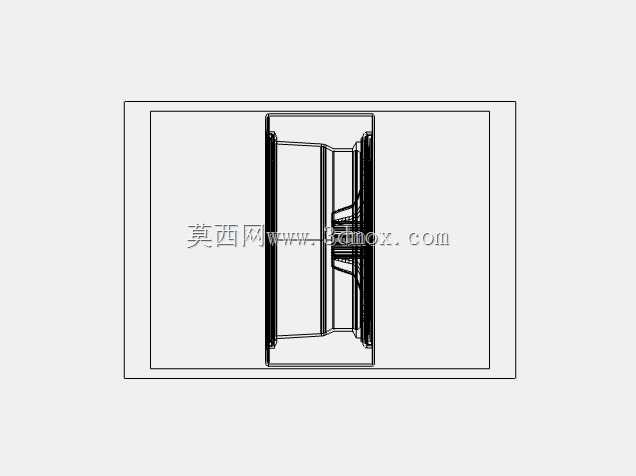

设计过程中首先要确定轮辋的标称宽度与偏距，偏距参数直接影响整车的轮距与转向时的轮胎擦碰边界，偏距过小会让轮圈向外突出，超出翼子板边界同时增加轮轴的受力弯矩，加速轴承磨损；偏距过大则会让轮圈向内收缩，转向时容易擦碰到减震器、下摆臂等悬挂部件，需要结合整车的轮腔空间反复校核转向全行程下的间隙，预留至少10mm以上的安全间隙，避免极限工况下的干涉。轮辐的厚度设计需要做拓扑优化，在保证辐条根部抗弯截面模量满足1.5倍额定载荷冲击要求的前提下，尽可能削减非受力区域的材料厚度，降低轮圈整体的转动惯量，转动惯量的降低能够直接提升车辆的加速响应性，同时减少刹车系统的转动负载，缩短制动距离。

轮辋部分的气门嘴安装位需要设置在两根辐条之间的位置，避免气门嘴被辐条遮挡，方便后续充气、胎压监测传感器的安装与维护，同时气门嘴孔的边缘要做倒钝处理，避免割伤气门嘴橡胶造成慢漏气。轮圈与轮胎配合的轮缘部分做了加厚处理，应对日常路边停车时路肩对轮缘的剐蹭，轻微剐蹭不会损伤到轮辋的密封面，也不会影响轮圈的整体结构强度。整个轮圈的动平衡校正块安装位预留了足够的空间，不管是粘贴式平衡块还是卡扣式平衡块都能牢固固定，保证装配轮胎后整体动平衡量控制在5g以内，避免高速行驶时的车轮跳动。

从实际应用场景来看，这款轮圈适配普通家用紧凑型、中型乘用车，能够覆盖日常城市通勤、高速行驶、轻度非铺装路面行驶的使用需求，结构强度满足常规乘用车的额定载荷要求，不需要额外做加强处理就能应对日常行驶中的各种载荷工况。设计时还考虑了刹车系统的避让空间，轮圈内部的空腔能够容纳常规尺寸的通风刹车盘与单活塞、四活塞刹车卡钳，不需要加装法兰盘就能直接适配，避免加装法兰带来的轮轴受力恶化、螺栓长度不足的隐患。辐条表面的造型做了平滑过渡处理，没有尖锐的棱角，一方面减少行驶时的风阻，另一方面也方便后续的表面喷涂处理，提升漆面的附着力，降低日常使用中漆面剥落的概率。
