简易钢管车架娱乐休闲卡丁车结构

　　该结构围绕小型休闲卡丁车的基础行驶功能展开，采用外露钢管骨架配合平板承载面的布置方式，把驾驶、动力、转向、行走和外围防护件集中在一个紧凑平台上。整车没有复杂覆盖件，车架杆件、安装点和部件相对位置清晰，适合用于理解小型车辆从动力输出到车轮行驶的基本组成，也可作为休闲场地车辆、教学实验平台或个人改装方案的结构参考。

　　从实际使用场景看，这类车辆主要面向封闭场地内的低速娱乐驾驶、机械装配实训和车辆原理展示。车体宽度和轴距都控制在较小范围内，四个车轮位于车架四角，能够在平整铺装路面或专用赛道上完成起步、转向、绕桩和短距离行驶。两侧蓝色构件形成侧向边界，既可以降低侧面碰撞时直接接触车轮和车架杆件的风险，也能在视觉上明确车体宽度，帮助驾驶者判断通过空间。前部平板区域预留了较开阔的脚部空间，转向操纵件从驾驶位向前延伸，驾驶者坐姿与方向盘、座椅和踏板区域的关系比较直接。

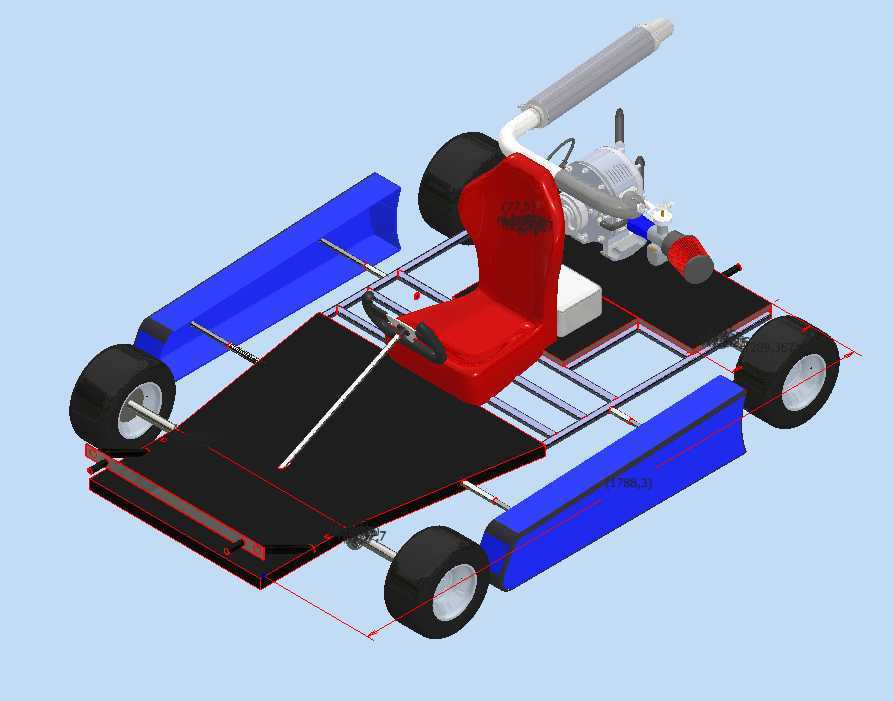

　　车架是整个模型的核心。模型中可以看到多根纵向、横向杆件相互连接，形成近似矩形的承载框架。钢管骨架承担座椅、发动机、车轮支架和外围板件的载荷，结构开口多，便于检修动力单元和传动部件。设计时需要重点关注杆件交点的连接刚度，尤其是发动机安装位、前轴附近和座椅固定点。发动机工作时会产生振动，若支撑点过于单薄，长期运行容易出现焊缝疲劳或螺栓松动；座椅区域则承受驾驶者体重和加减速时的惯性载荷，固定点需要分散到多根车架管上，而不是单独固定在薄板表面。

　　行走部分采用四轮外露布置，轮胎与轮毂造型简洁，车轮通过横向轴件或支架与车架连接。建模时能够清楚检查轮胎转向空间、轮距与车架宽度的关系。对于卡丁车而言，轮距直接影响侧倾稳定性和转弯灵活性：轮距过小，车辆在转弯时横向稳定性不足；轮距过大，则会增加转向阻力和通过宽度。模型中的车轮靠近车体四角，配合较低的座椅位置，使整车重心保持在车架中部偏下区域，有利于低速场地驾驶。前后轮与车架之间的安装边界需要保留拆装空间，轮胎外侧不应与侧护板、转向杆件发生干涉。

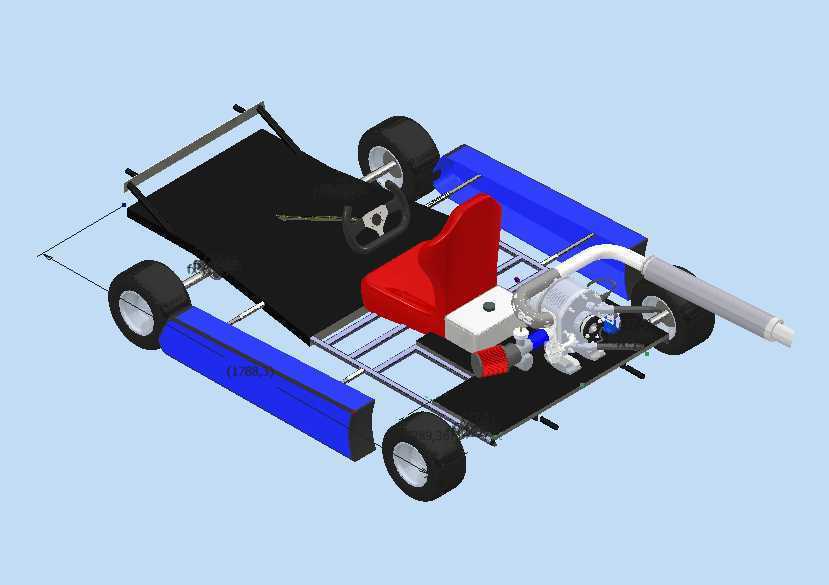

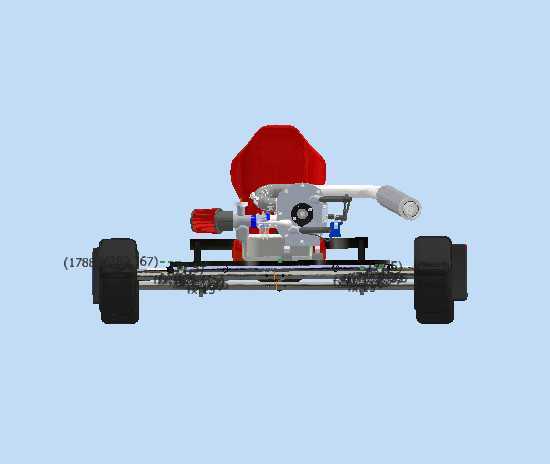

　　动力单元布置在座椅后侧偏中的位置，包含发动机本体、排气引出结构、相关连接管路和附属安装件。后置动力的布置使驾驶位前方结构更简单，也让车辆后部承担发动机重量，与前部驾驶者载荷形成一定平衡。排气通道向车体上方和后方延伸，能够减少热气流直接朝向驾驶者，同时在结构设计中仍需注意排气件与座椅、油管、线束等周边部件的隔热距离。发动机与车架之间应设置可靠支撑面，安装孔位要兼顾维修拆卸，避免出现螺栓被相邻管件遮挡、工具无法进入的问题。

　　驾驶区域由红色座椅、方向盘、转向连杆和脚部平板组成。座椅采用一体式高靠背造型，能够为驾驶者提供基本的背部支撑。座椅底部落在车架中部，位置略高于底板，使腿部前方有自然伸展空间。方向盘位于座椅前上方，转向轴通过连杆机构把转动传递给前轮。该部分在三维结构中需要重点检查转向行程：前轮左右偏转时，拉杆、轮轴、车架边管和底板边缘都应保留间隙；方向盘高度和座椅靠背角度则影响驾驶者手臂弯曲幅度与操作舒适性。对于场地娱乐车辆，操纵机构不追求复杂助力，更重视直接反馈、结构简单和维护方便。

　　车体底板采用大面积黑色平板形式，覆盖车架中间区域，为脚部放置、小件安装和整车外观提供基础平面。底板与钢管骨架之间应通过螺栓或焊接支撑点连接，若只依赖薄板自身承载，踩踏和振动后容易产生凹陷。两侧蓝色护板沿车架长度方向布置，外形为长条盒状结构，边缘与车轮、车架保持距离。它们可以作为侧面防护和外观识别件，也可在后续设计中扩展为广告标识安装面或侧箱结构。护板安装时不应压迫轮胎转向空间，也不应遮挡发动机维护区域。

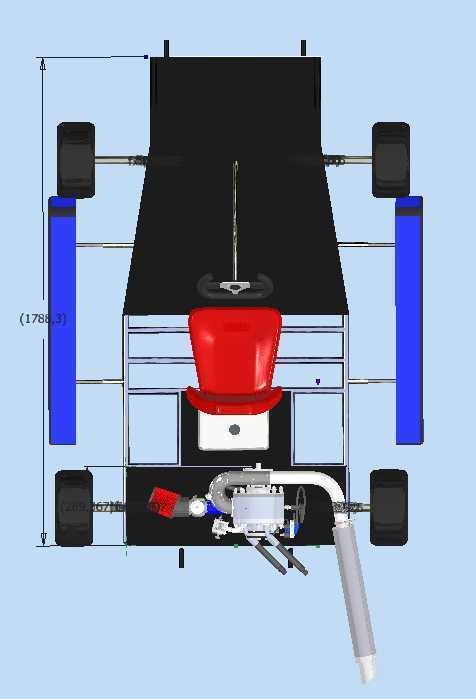

　　从外形边界看，整车长度主要由前后车轮外伸位置和侧护板长度决定，宽度由四轮外沿及两侧防护件共同限定，高度则集中在座椅靠背、发动机和排气通道处。搬运和存放时，需要以车架下部钢管作为支撑或吊装参考，避免直接压靠排气管、转向拉杆等薄弱件。装配顺序上，通常先完成车架主骨架定位，再安装前后轮轴和转向机构，随后固定发动机与排气件，最后安装座椅、底板和侧护板。这样能够在底盘部件尚未被覆盖件遮挡时检查同轴度、转向间隙和动力件固定位置。

　　该模型的价值在于把小型车辆中最常见的机械关系集中呈现：车架负责承载，发动机提供动力，转向系统控制方向，车轮承担行驶，座椅和底板确定人机空间，侧护件提供边界防护。对于结构设计人员来说，可以在此基础上继续细化悬架形式、制动布置、发动机固定支架、座椅安装强度和护板连接方式；对于教学和装配练习而言，外露结构也便于观察各系统之间的空间关系，避免被复杂车身覆盖件掩盖关键机构。
