带步进电机的集成式齿轮减速箱结构

日常做小型自动化设备选型时，经常会遇到步进电机输出扭矩不足、转速过高无法直接驱动负载的问题，这款集成步进电机的齿轮减速箱，就是针对这类小空间、低转速大扭矩需求设计的传动组件。先从实际安装场景说，这类减速箱大多用在小型输送线的驱动辊、精密点胶平台的位移轴、小型工装的回转工位、3D打印设备的送料机构这类场景，这些场景的共同特点是安装空间局促，负载端需要的转速不高，但要求输出扭矩足够带动负载平稳运行，同时不能有太大的传动回差，不然会影响工位定位精度。

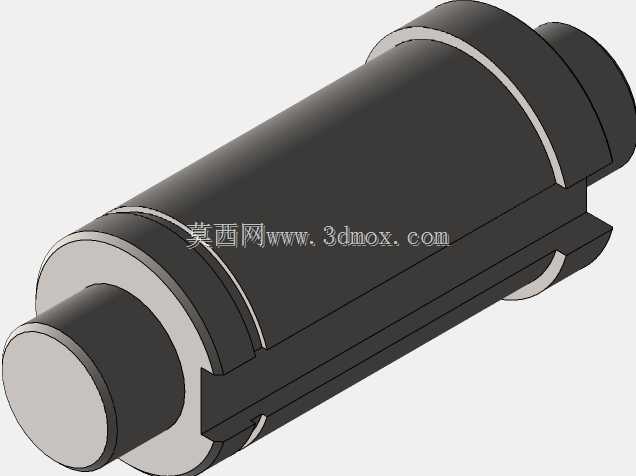

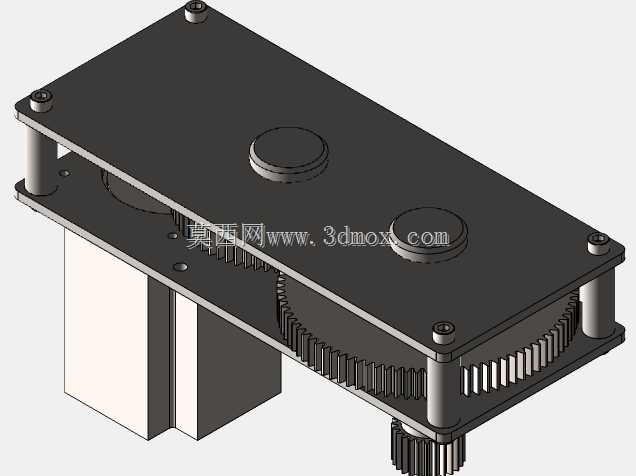

从结构设计思路来看，这款产品把步进电机的输出端和齿轮减速级做了同轴集成，没有采用额外的联轴器连接电机和减速箱输入轴，直接把电机的输出轴做成减速箱的第一级主动齿轮轴，这样做的好处首先是缩减了整体轴向长度，很多小型设备的安装腔轴向尺寸卡得很死，省掉联轴器的十几毫米长度，往往就能让整个组件塞进预留的安装位里；其次是减少了连接环节带来的传动间隙，联轴器本身的配合间隙、安装时的同轴度误差，都会叠加到整个传动链的回差里，集成式的设计直接规避了这部分误差来源，对需要正反转频繁切换的工位来说，能明显减少反向启动时的空行程。

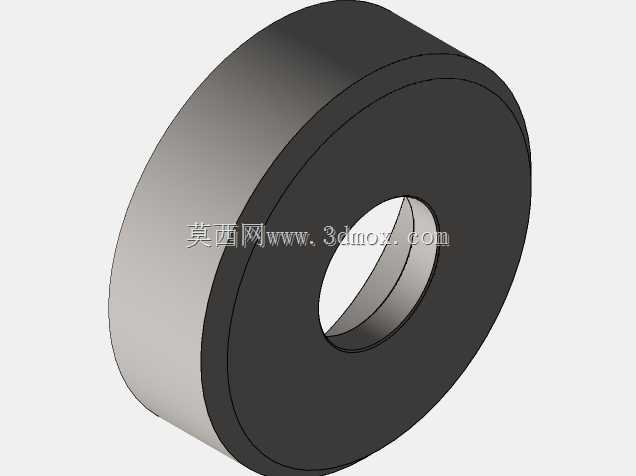

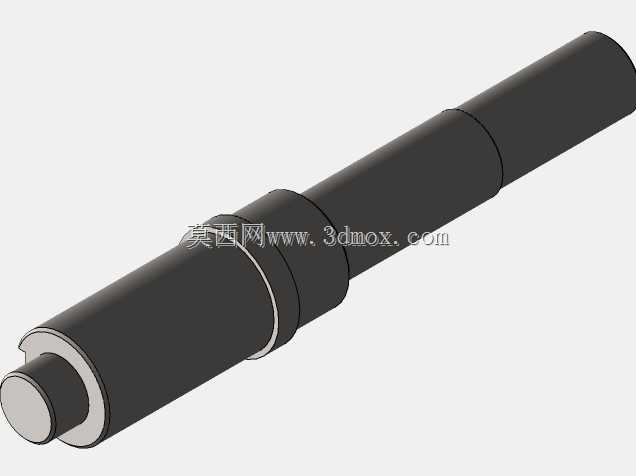

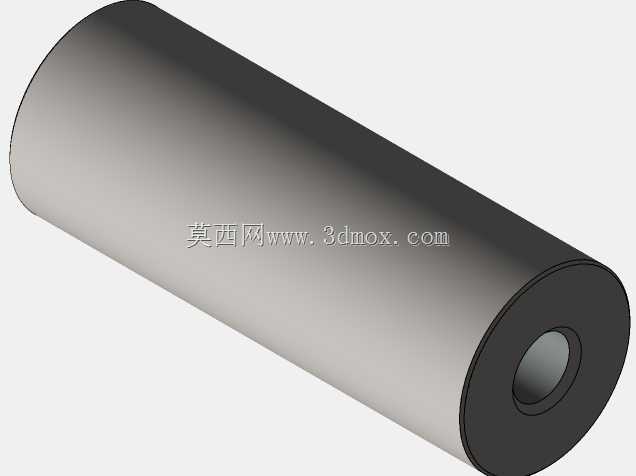

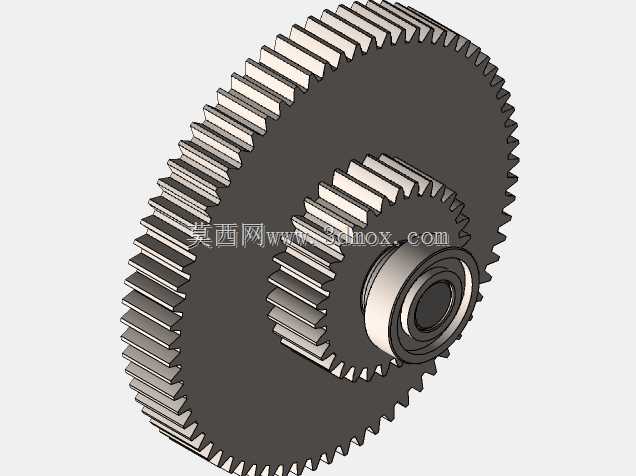

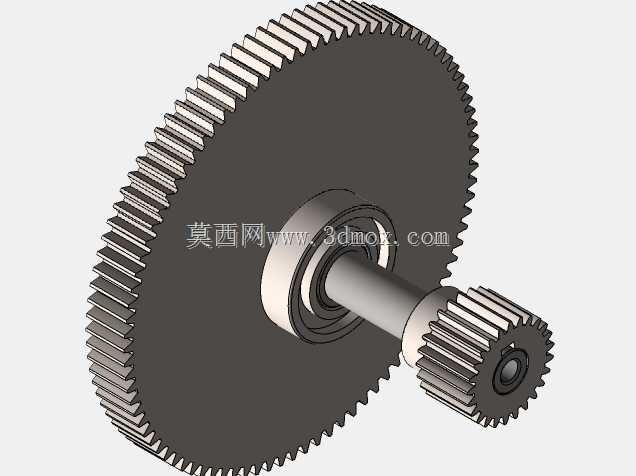

再看功能特性，这款减速箱的齿轮组采用的是多级圆柱直齿轮传动，直齿轮的优势在于加工难度低、传动效率高，啮合的时候没有轴向力，不需要额外设置承受轴向载荷的轴承，能进一步简化壳体内部的结构，降低整体制造成本。每一级齿轮的模数都根据该级的传动扭矩做了匹配，输入级也就是和电机轴连接的第一级，转速高、扭矩小，用小模数齿轮就能满足强度要求，同时能减少高速转动时的齿轮啮合噪音；越靠近输出端的齿轮级，传递的扭矩越大，对应的齿轮模数、齿宽都会相应加大，保证轮齿的弯曲强度和接触强度满足负载要求，不会出现断齿、齿面过早磨损的问题。输出轴做了阶梯轴设计，不同轴段分别对应轴承安装位、密封件安装位、负载连接位，轴肩的位置严格按照轴承内圈的定位尺寸设计，保证齿轮啮合的时候不会出现轴向窜动，输出端的轴段可以根据不同的负载连接需求，加工成平键连接、扁位连接或者螺纹孔连接的形式，适配不同的安装接口。

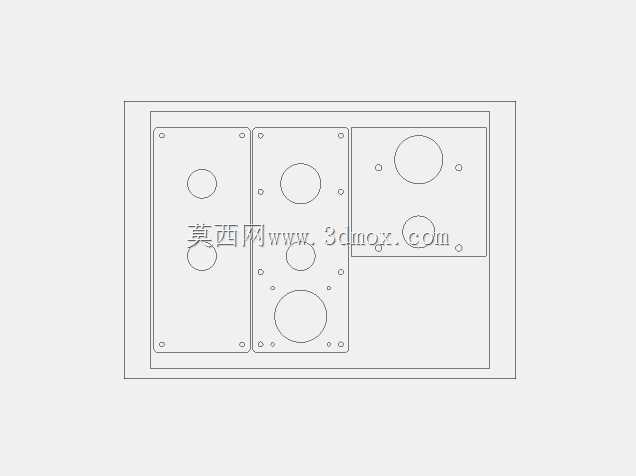

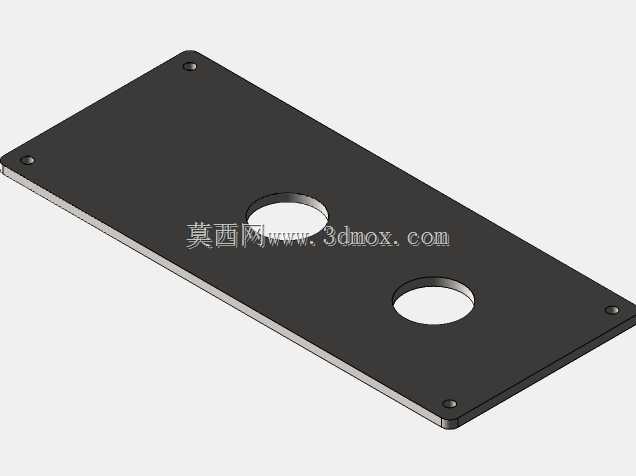

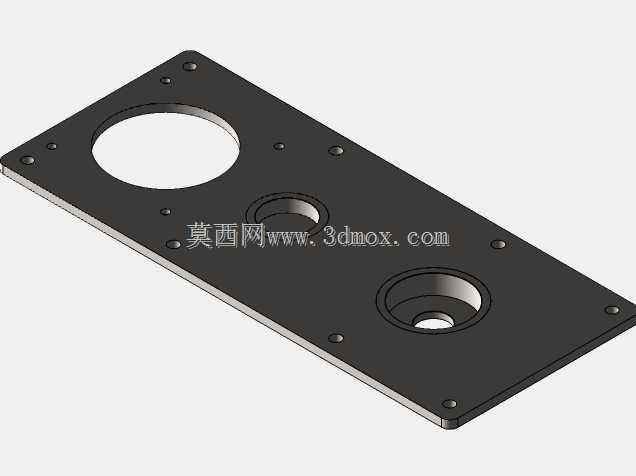

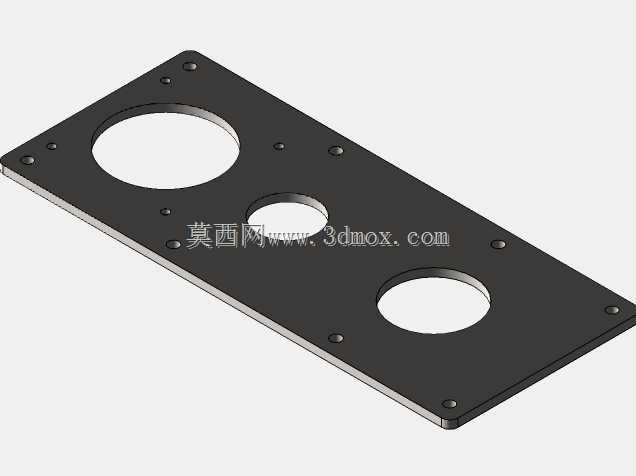

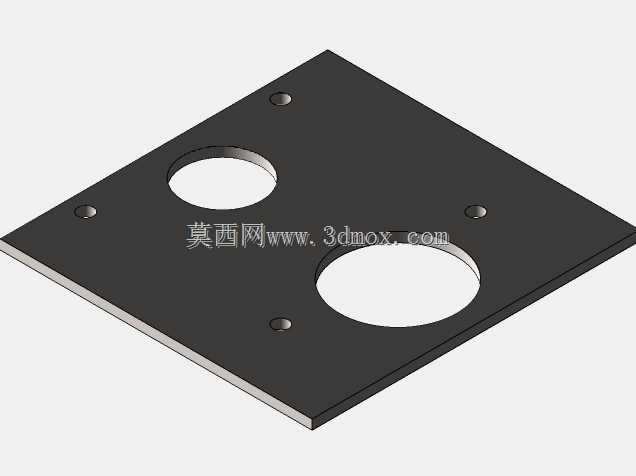

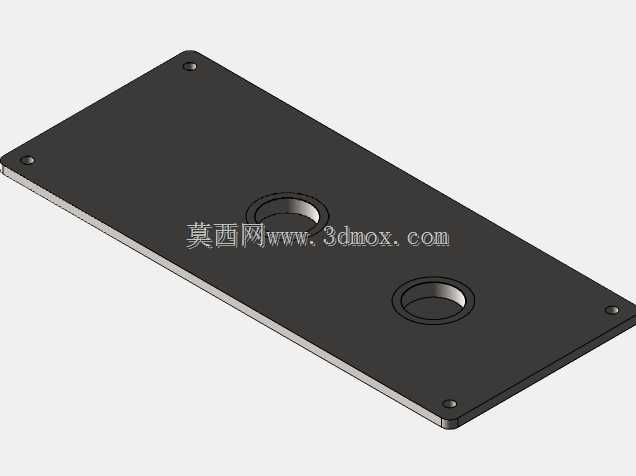

说下外形尺寸和安装边界，整个组件的外形是同轴圆柱结构，最大外径处是减速箱壳体的外圆，安装的时候可以采用法兰端面安装，也可以采用壳体外圆抱紧的方式安装，两种安装方式的定位基准都和输出轴的轴线重合，能保证安装后输出轴的同轴度误差控制在很小的范围内。轴向尺寸上，电机段的外径比减速箱壳体段略小，安装的时候如果是穿腔安装，要注意预留电机段的穿入空间，输出轴的伸出长度要和负载端的连接深度匹配，避免出现轴顶死或者连接长度不足打滑的问题。壳体上的安装孔位采用均匀分布的设计，不管是法兰安装还是端盖固定，都能满足不同角度的安装需求，不需要额外调整安装方位。

从实际使用的角度来说，这类集成减速箱在选型的时候，首先要核算负载端的实际需要扭矩，再乘以1.2到1.5的安全系数，对应减速箱的额定输出扭矩来选型号，不能只看减速比，不然容易出现齿轮过载损坏的问题；其次要注意输出轴的径向承载能力，因为直齿轮传动本身会产生径向力，如果负载是带轮、链轮这类有径向拉力的连接方式，要确认输出轴的允许径向载荷在额定范围内，不然会加速轴承磨损，甚至出现输出轴弯曲变形的问题。另外在装配的时候，齿轮组的润滑要采用适配低转速工况的润滑脂，不能用太稀的润滑油，避免出现渗漏的问题，同时要保证各级齿轮的啮合侧隙在合理范围内，侧隙太小会导致转动卡滞、温升过高，侧隙太大又会导致回差超标，影响传动精度。

这款结构在建模的时候，所有配合尺寸都按照实际加工的公差要求做了预留，轴承安装位的轴径采用基孔制配合，壳体上的轴承孔采用基轴制配合，齿轮和轴的连接采用平键过渡配合，保证装配的时候不需要额外修配就能顺利组装，同时满足传动的精度要求。整个结构没有多余的冗余设计，所有的壁厚、加强筋位置都根据受力情况做了优化，既保证壳体有足够的刚度，不会在受力的时候出现变形导致齿轮啮合不良，又尽可能控制了整体重量，适合对组件重量有要求的移动类小型设备使用。
