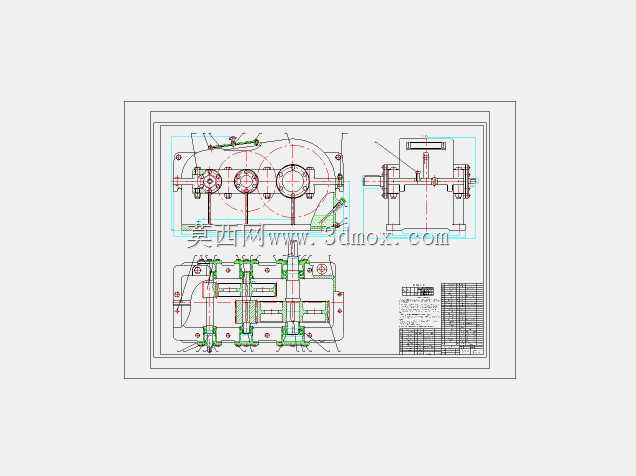

在常规工业传动场景中,齿轮减速器是匹配原动机与工作机转速、传递额定转矩的核心部件,这套齿轮减速器的结构设计,完全围绕通用工业传动场景的实际需求展开,覆盖了从输入轴动力接入、多级齿轮啮合减速到输出轴转矩输出的完整传动链路。从结构布局来看,该减速器采用剖分式箱体结构,上下箱体通过定位销与连接螺栓实现精准合箱,既保证了传动部件的装配便利性,也能在设备长期运行过程中维持足够的箱体刚度,避免齿轮啮合过程中因箱体形变导致的啮合偏载、齿面异常磨损问题。设计过程中,首先根据传动比要求完成各级齿轮副的参数匹配,确定各轴的跨距与支撑位置,选用深沟球轴承作为轴系支撑部件,同时在轴承端盖位置设置了密封结构,防止箱体内部润滑油泄漏,同时阻挡外部粉尘、碎屑进入箱体内部破坏传动副的啮合精度。
从安装边界来看,该减速器的箱体底座设置了对称分布的安装螺栓孔,安装面经过铣削加工保证平面度,能够直接固定在设备的安装基座上,输入轴与输出轴的轴伸尺寸、键槽规格均按照通用传动接口标准设计,可直接匹配标准联轴器、带轮等传动连接件,无需额外做接口改装。在润滑设计上,箱体内部预留了足够的油池空间,采用浸油润滑方式对低速级齿轮进行润滑,高速级齿轮通过齿轮转动带起的润滑油实现飞溅润滑,同时在箱体对应轴承的位置设置了导油槽,能够将飞溅的润滑油引导至轴承位置,对轴承滚动体与滚道进行润滑与冷却,避免轴承长期高速运转出现过热烧蚀的问题。
在实际应用场景中,这类齿轮减速器可配套输送设备、小型机床辅机、轻工生产流水线等设备使用,能够将原动机输出的高转速降低至工作端需要的低转速,同时放大输出转矩,满足工作端大负载运行的需求。设计过程中对各级齿轮的强度做了校核,保证在额定负载下齿根弯曲强度、齿面接触强度均满足长期运行要求,轴系的刚度校核也充分考虑了齿轮啮合产生的径向力与轴向力,避免轴系挠曲变形导致的齿轮啮合错位。箱体上设置的油位观察孔、放油螺塞、透气帽等附属结构,也完全按照工业设备的日常维护需求设计,方便运维人员定期检查油位、更换润滑油、释放箱体内部因温度升高产生的压力,延长设备的整体使用寿命。
从三维建模的角度来看,这套结构的建模过程严格按照机械设计的公差配合要求完成,各零件之间的装配间隙、配合公差均符合通用机械设计标准,齿轮的齿形参数按照渐开线圆柱齿轮标准生成,装配过程中验证了各运动部件的干涉情况,确保齿轮啮合过程中无卡滞、无运动干涉,轴承与轴、轴承与箱体座孔的配合公差也根据配合性质做了对应设置,能够直接用于后续的工程图生成、生产加工指导,也可作为机械设计教学过程中的典型减速器结构案例,帮助学习者理解多级齿轮传动的结构布局、轴系设计、箱体设计的核心要点。
