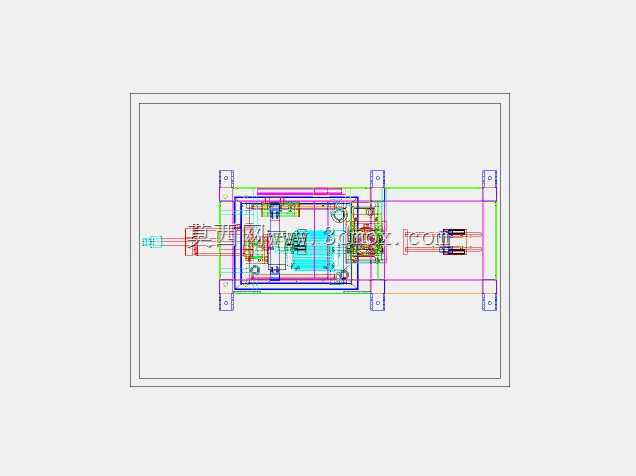

工业流体管路用膨胀机结构三维设计

在工业流体输送、深冷空分、天然气处理以及化工工艺管路系统中，膨胀机是承担压力能释放、流体降温以及余压能量回收的核心阀类配套组件，区别于常规截断类、调节类阀门，该类设备需要同时兼顾流道通畅性、压力调节精度以及安装适配性，避免在管路运行中出现流阻过大、压力波动超差、安装干涉等工程问题。从实际工程应用场景来看，这类阀块集成式膨胀机多安装在工艺管路的压力梯度节点位置，比如空分装置的透平膨胀段旁通支路、天然气管网的调压站支路、化工反应装置的进料泄压段，替代传统分散布置的调节阀、节流孔板、止回组件，通过集成化阀块设计减少管路连接点，降低现场焊接装配的工作量，同时减少管路泄漏点，提升整套压力调节单元的运行可靠性。

从功能特性来看，该结构采用阀块集成式布局，将膨胀节流流道、压力反馈通道、安装定位接口全部整合在一体式阀块基体上，不需要额外搭建分散的管路附件，流道走向经过平滑过渡设计，避免直角转折造成的局部流阻激增，同时在节流区域做了流速缓冲结构设计，避免高压流体长期冲刷造成的局部气蚀损伤，延长组件的实际使用寿命。设备的执行端采用直线驱动布局，驱动组件与阀块本体采用同轴安装设计，执行机构的输出力直接作用在节流调节元件上，减少中间传动环节的间隙，提升压力调节的响应速度，在管路压力出现波动时可以快速调整节流开度，将下游管路压力稳定在设计区间内，避免压力超差对下游仪表、设备造成冲击损伤。

从设计思路层面，该结构在建模阶段优先考虑了现场安装的兼容性，阀块本体两侧的安装法兰采用标准管路接口尺寸，法兰孔位的分布间距匹配同压力等级的通用管路法兰标准，不需要现场重新配做连接法兰，降低现场改造的施工难度。阀块上的所有外接接口都做了统一的高度规划，传感器接口、控制气路接口、泄压接口全部布置在阀块的同一侧操作面，方便现场运维人员进行接线、接管以及日常巡检，避免接口分散在不同方位造成的操作空间不足问题。考虑到工业现场的管路振动问题，整个膨胀机的安装支座做了加强筋结构设计，支座与阀块本体的连接位置采用大圆角过渡，减少应力集中，避免长期管路振动造成的连接位置开裂，同时支座上的安装孔设计成长条可调结构，允许现场安装时存在一定的位置偏差，降低对管路预装精度的要求。

从外形尺寸与安装边界来看，该结构的整体宽度控制在常规管路操作预留空间范围内，安装后两侧预留的操作检修空间不需要额外拓宽管廊宽度，适配现有多数工业管廊的安装空间标准。设备的整体高度考虑了现场保温层的安装需求，执行机构顶部与管廊顶部的预留空间满足保温施工、手动操作的空间要求，不会出现安装后保温层无法包覆、操作手柄无法动作的问题。阀块底部的排污接口设计在整个结构的最低位置，在设备停机检修时可以完全排净阀块内部残留的工艺介质，避免残留介质冻堵、腐蚀内部流道。整个结构的运动部件全部做了防护外壳设计，避免现场灰尘、水汽进入传动间隙造成的卡涩问题，同时外壳上预留了观察窗口，可以直观看到内部调节元件的开度位置，方便现场巡检时快速判断设备运行状态，不需要拆卸外壳就能完成初步的运行状态排查。在流道设计上，针对不同压力等级的使用场景，节流元件的型线做了等百分比调节特性优化，在小开度区间保证调节精度，在大开度区间保证流通能力，适配不同工况下的流量、压力调节需求，避免出现小开度调节震荡、大开度调节不足的问题。
