阀块类支撑连接构件工程制图设计

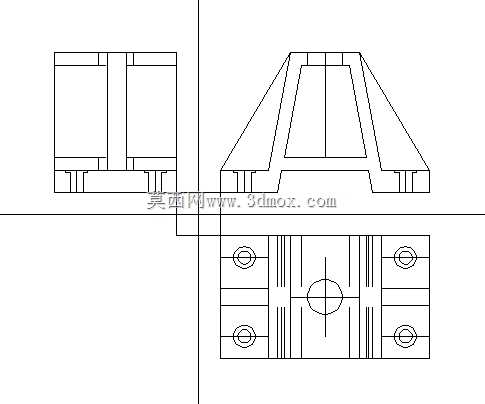

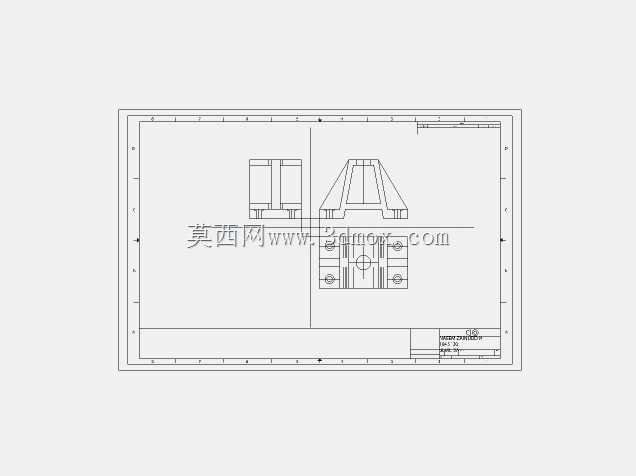

　　该构件属于阀组集成系统中的支撑连接类阀块，主要应用在工业液压阀站、流体控制管路的集成安装场景中，承担上部阀件承载、管路接口定位、安装基准统一的核心作用，在液压动力单元、工艺流体控制阀组、机床液压系统的阀组安装段都能见到这类结构的应用。从视图表达来看，设计时采用了三视图的标准投影逻辑，主视图呈现构件的正面装配形态，能看到上部的梯形加强支撑结构，这类结构的设计初衷是在不额外增加过多整体重量的前提下，提升构件上部承载面的抗弯折能力，避免阀件安装后长期受管路振动、流体压力冲击出现连接面变形的问题。

　　俯视图清晰呈现了安装面的孔位布局，四个角位的沉头安装孔用于将整个阀块固定在设备基座或者阀组安装面板上，中间区域的圆形通腔是流体通道的预留位置，两侧对称分布的纵向槽道是用于嵌装密封件或者定位相邻阀块的配合结构，这类对称布局的设计能保证构件安装时的受力均匀，不会出现单侧偏载导致的密封面渗漏问题。左视图呈现的是构件的侧部截面形态，能看到下部支撑脚的高度设计，这个高度是经过安装边界核算的，需要预留出下部管路接头的安装空间，同时保证上部阀件的操作高度符合现场运维的操作人机要求，不会出现安装后管路接头干涉、阀件操作手柄被遮挡的问题。

　　设计过程中首先明确了构件的核心功能边界：既要满足上部阀件的安装平面度要求，又要保证流体通道的位置精度，同时兼顾安装时的操作便利性。外形尺寸的设定完全匹配对应通径阀件的安装标准，安装孔的孔距公差控制在机械安装的通用公差范围内，保证和标准阀件的互换性，不需要额外做适配加工就能完成装配。支撑筋的厚度设计参考了同压力等级阀块的常用参数，既不会因为壁厚过薄导致承压时出现应力变形，也不会因为壁厚过大造成材料浪费、整体重量超标。安装面的粗糙度要求在制图中做了明确标注，保证和阀件连接时的密封性能，避免流体介质从结合面渗漏。

　　这类构件的设计不需要复杂的曲面造型，所有结构都采用规则的平面、柱面、槽腔组合，加工时可以通过常规的铣削、钻削工序完成，不需要特殊的加工设备，能有效控制加工成本，同时也方便后期运维时的备件替换。在实际选型应用中，这类阀块支撑构件需要匹配对应管路的通径、工作压力等级来确认具体的尺寸参数，安装时需要保证基座的平面度符合要求，避免强行锁紧安装螺栓导致构件出现内应力，长期使用过程中出现开裂问题。视图中呈现的所有结构细节都对应实际加工的工艺要求，比如沉头孔的深度要匹配所选安装螺栓的头部尺寸，保证螺栓锁紧后头部不高出安装平面，不会影响上部阀件的贴合安装；中间通腔的倒角设计是为了安装密封件时不会刮伤密封圈唇边，保证密封可靠性；两侧的槽道宽度公差需要和配合的密封件尺寸匹配，过松会出现密封件脱出，过紧会导致装配困难甚至压坏密封件。
