马德拉基台钳结构设计三维数模

在机加工车间的日常作业场景里，台钳是钳工工位、普通铣床、钻床、小型磨床旁最常见的工装夹持部件，这款马德拉基台钳的结构设计，完全围绕中小尺寸金属、非金属工件的稳定夹持需求展开，没有冗余的装饰性结构，所有轮廓都服务于夹持刚性与操作便利性。从实际使用场景来看，这类台钳既可以固定在钳工工作台的台面上完成锉削、錾削、划线、装配等手工作业，也可以通过底部的定位结构安装在小型机床的工作台上，承担钻削、铣削轻量切削时的工件固定任务，适配的工件尺寸覆盖常规小批量加工的绝大多数零件，不需要额外制作复杂的专用夹具就能完成基础装夹，能大幅降低单件小批量加工的工装准备时间。

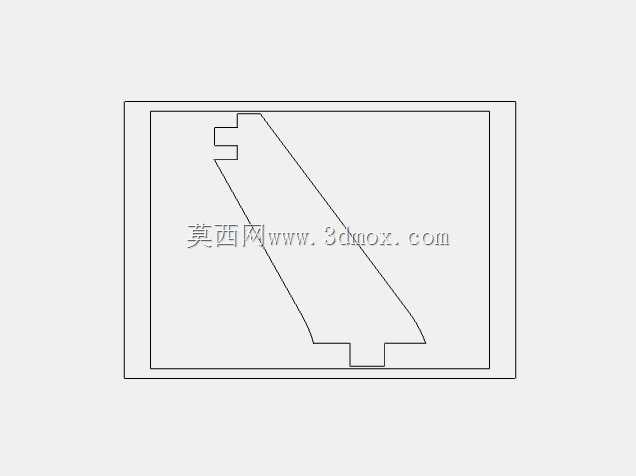

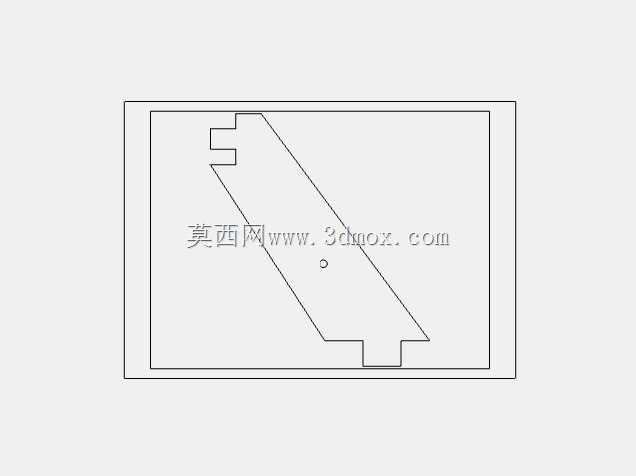

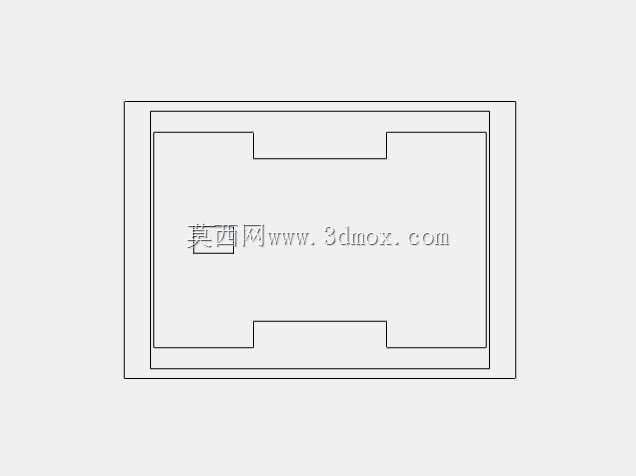

从功能特性上看，这款台钳的核心结构围绕夹紧力的稳定传递设计，固定钳身与活动钳身的配合面采用了嵌套式的导向结构，也就是图中呈现的凹凸配合轮廓，这种结构相比普通平口钳的外露导轨，能更好地阻挡加工过程中产生的切屑进入导向间隙，减少日常维护的清理频次，同时嵌套式的导向结构拥有更大的配合接触面积，在承受较大夹紧力或者切削侧向力的时候，活动钳身不会出现翘头、偏摆的问题，能保证夹持的工件基准面不会发生偏移，避免加工尺寸超差。钳身的主体轮廓采用了方正的箱型结构设计，这种结构的刚性远优于开放式的钳身结构，在承受冲击载荷比如钳工錾削、或者断续铣削的振动时，钳身不会产生明显的形变，能保证装夹的稳定性。

设计思路上，这款台钳没有采用快换钳口、旋转底座这类附加功能结构，所有结构都服务于基础夹持功能的可靠性，整体轮廓的嵌套设计除了提升导向精度之外，也简化了零件的加工工艺，固定钳身和活动钳身的配合面可以通过一次铣削加工成型，不需要额外加工复杂的导轨安装槽，降低了零件的加工难度，同时装配的时候也不需要额外调整导轨间隙，依靠零件本身的加工精度就能保证配合精度，适合批量生产时的成本控制。从安装边界来看，这款台钳的底部轮廓为规整的矩形，安装孔位分布在钳身底部的四个角位置，安装时只需要在工作台面对应位置加工四个通孔或者T型槽固定点，就能完成台钳的固定，不需要额外制作过渡安装板；钳身的整体高度控制在常规台钳的适配范围内，安装后钳口的高度符合人工操作的人机工程学要求，钳工站立作业时手臂自然下垂就能操作钳口的夹紧与松开，不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳。

从外形尺寸的适配性来看，这款台钳的钳口张开行程覆盖了常规小型零件的装夹需求，钳口的宽度尺寸适配常见的小型工件装夹，既不会因为钳口过窄导致长条形工件装夹不稳，也不会因为钳口过宽导致台钳整体体积过大，占用过多的工作台面空间。在实际使用中，这类台钳的活动钳身进给采用螺杆传动结构，配合嵌套式的导向结构，夹紧力可以通过螺杆的输入扭矩稳定控制，既可以夹持脆性的塑料、铝材工件不会夹伤变形，也可以通过施加更大的扭矩夹紧钢材工件，承受较大的切削力不会出现工件移位的问题。另外，钳身的方正外形也方便在台钳上附加辅助定位块，比如加工斜面工件时，可以在固定钳身的基准面上安装角度靠块，快速实现工件的角度定位，不需要复杂的调整就能完成斜面的钻削、铣削加工，拓展了台钳的使用场景。对于结构设计从业者来说，这款台钳的数模完整呈现了嵌套导向式夹持机构的设计逻辑，所有配合面的尺寸公差、安装孔位的位置精度都可以直接参考用于同类工装夹具的设计，不需要从零开始验证结构的刚性与合理性，能缩短同类工装的设计周期。
