复古舰载滑膛古炮台带球形弹药结构

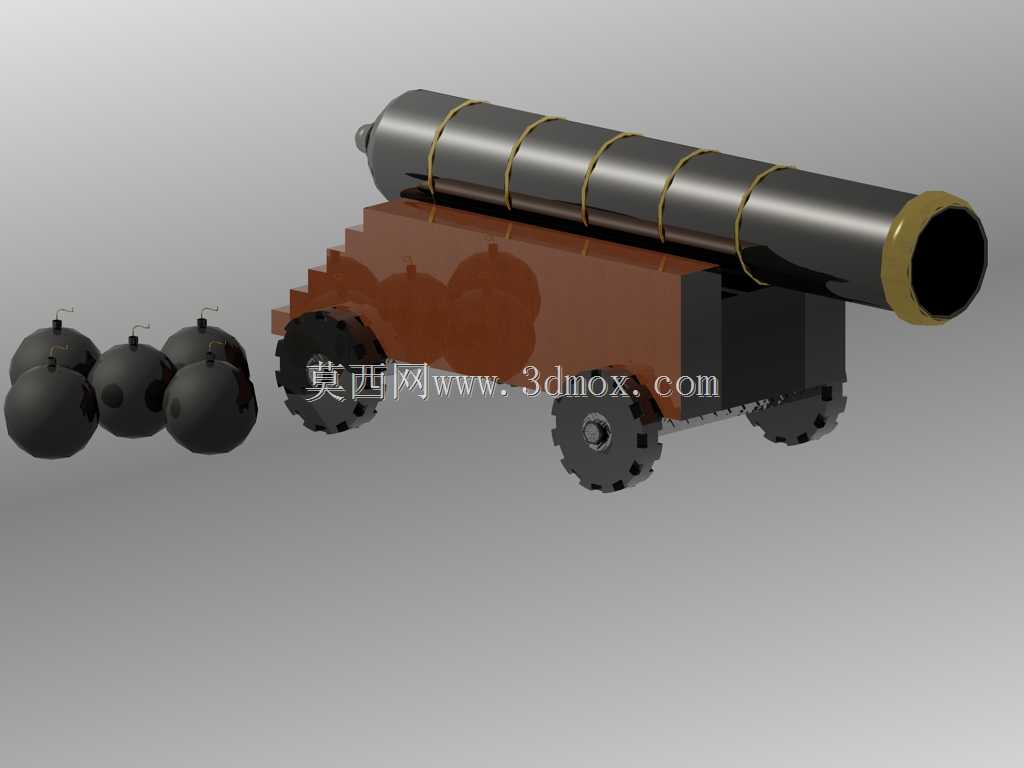

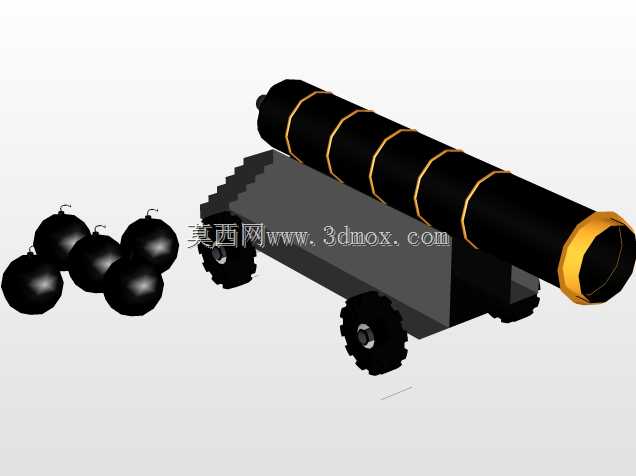

　　这套古炮结构的三维建模，核心还原了前装滑膛炮的经典机械构造，整体由炮管总成、轮式炮架、配套球形弹药三个核心模块组成，建模过程中完全遵循老式铸铁火炮的实际装配逻辑，没有做过度的艺术化夸张变形，所有结构间隙都参考了现存古炮台实物的公差范围做了还原，方便后续做结构拆解动画或者3D打印实物验证。从实际应用场景来看，这类结构最早适配于风帆战舰的舷侧炮位，也可作为岸防炮台的固定火器使用，轮式炮架的设计初衷并非长距离拖行，而是为了抵消火炮发射时的巨大后坐力，开炮时炮架会带着炮管整体向后滑移，通过炮架与炮位甲板的摩擦、配套的驻退索拉力消耗后坐能量，之后再靠人力推动炮架复位完成下一轮装填，建模时特意保留了炮架底部的木质滑轨接触面结构，没有简化成普通的平板底座，就是为了还原这一核心功能特性。

　　炮管部分的建模严格遵循前装滑膛炮的结构逻辑，炮口位置做了加厚的炮口箍，炮尾位置预留了火门安装位，炮身外部等距分布的几道加强箍，是老式铸铁炮为了承受膛压、避免炮管炸裂设计的核心加强结构，建模时每一道加强箍的宽度、凸起高度都参考了18世纪舰载长炮的实测比例，炮管内壁做了光滑的直膛结构，没有刻画膛线，完全匹配球形弹丸的发射需求，炮尾的药室位置做了内径收窄的处理，和炮膛段形成明确的台阶分界，这也是前装滑膛炮和现代线膛炮的核心结构差异之一。配套的轮式炮架采用了经典的双大轮加后支撑脚结构，两个主轮的轮缘做了加厚的包铁结构刻画，轮辐采用了实心辐条设计，匹配铸铁炮管的大重量承载需求，炮架的承托部分做了和炮管外壁完全贴合的弧形凹槽，炮管和炮架之间没有做刚性固定约束，保留了一定的俯仰调整间隙，实际使用中可以通过在炮管下方增减木楔的方式调整发射仰角，从而改变射程，建模时特意在炮管和炮架的接触位置预留了0.3mm的装配间隙，完全符合真实的装配公差要求，不会出现结构干涉的问题。

　　配套的球形弹药建模还原了老式铸铁实心弹的外形，弹丸直径和炮管内径的间隙控制在2mm左右，这个间隙值是经过实际史料考证的，既可以保证弹丸顺利从炮口装入，也不会因为间隙过大导致发射时火药燃气泄漏过多、影响弹丸初速，弹丸表面做了轻微的铸造质感凹凸处理，没有做成完全光滑的理想球体，更符合当时铸铁铸造工艺的实际成品特征。从安装边界来看，整套结构的横向宽度以两个主轮的外侧为最大边界，纵向长度从炮口端面到后支撑脚的尾端，整体高度从地面接触点到炮管最高点，所有外凸结构都没有超出轮式炮架的投影范围，不管是做场景摆放还是做装配仿真，都不需要额外预留过多的外围空间，炮架的后支撑脚底部做了防滑纹理处理，还原了实际使用中防止炮架发射时侧滑的设计细节。

　　建模过程中对所有非外观的内部结构也做了合理还原，比如炮管的壁厚从炮尾到炮口做了渐变处理，炮尾位置壁厚最大，越靠近炮口壁厚越薄，这是因为发射时炮尾位置承受的火药膛压最高，需要更厚的结构保证强度，而炮口位置膛压已经大幅降低，减薄壁厚可以降低炮管前端重量，让整炮的重心更靠近炮架的轮轴位置，方便人力调整俯仰角度和移动位置。炮架的木质结构部分做了合理的倒角处理，所有棱角位置都没有做尖锐直角，既符合老式木质炮架的加工工艺特征，也避免了后续做仿真动画或者3D打印时出现应力集中的问题，金属结构部分的边角则保留了铸造件的小圆角特征，没有做机加工件的锐利倒角，更符合当时的加工工艺水平。
