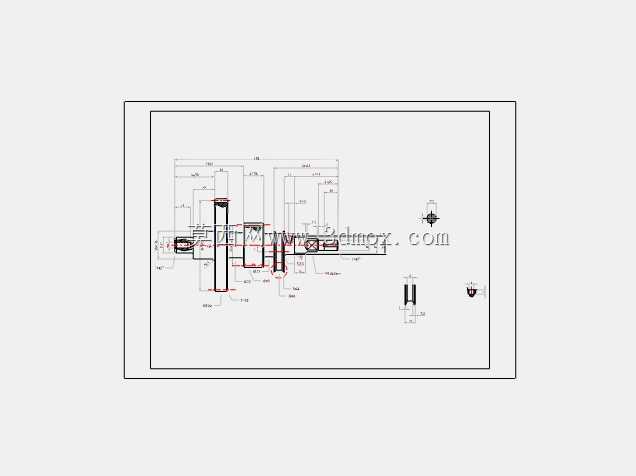

在液压阀块的集成装配体系中,轴类零件作为阀组内部动作执行、扭矩传递、阀芯限位的核心连接件,其加工精度直接决定阀组的换向稳定性、内泄漏控制水平与长期运行可靠性。这套轴细节设计图纸,完全围绕阀块的实际装配工况展开,没有冗余的结构设计,每一处尺寸标注都对应实际装配的公差配合要求。从实际应用场景来看,这类轴件多用于集成式液压阀块的阀芯驱动端、手动调节机构的传动连杆、或者阀组内置的阻尼转轴部位,工作场景多伴随液压油的持续冲刷、交变载荷的往复作用,部分工况下还需要承受一定的径向偏载,因此设计阶段就需要兼顾结构强度与装配适配性。
设计过程中首先锚定的是安装边界条件:轴件的安装空间完全内嵌于阀块的预制安装孔内,因此轴的最大外圆尺寸必须与阀块孔位形成间隙配合,既要保证轴件转动或滑动过程中无卡滞,又要控制配合间隙避免液压油内泄漏量超标。轴上的台阶结构并非随意设置,每一段轴径的变化都对应不同的功能段:靠近驱动端的大直径轴段用于安装轴向限位挡圈,抵住阀块内部的孔肩实现轴向定位,避免轴件在往复动作过程中出现轴向窜动;中间的等直径轴段是核心工作段,表面粗糙度要求匹配密封件的安装需求,避免长期往复动作磨损密封胶圈导致泄漏;轴端的扁位、销孔结构则用于和外部操作手柄、或者内部阀芯实现周向固定,保证扭矩传递过程中无相对滑动,避免动作滞后或传动失效。
从尺寸链的校核逻辑来看,设计时优先保证了各功能段的轴向尺寸公差,因为轴件的轴向累计误差会直接影响阀芯的开口量,进而影响阀组的流量控制精度,因此每一段台阶的长度尺寸都标注了严格的公差带,装配时不需要额外修配即可满足安装要求。轴上的退刀槽、倒角结构也完全适配加工工艺需求:螺纹段末端的退刀槽宽度满足车削加工的退刀要求,同时槽的位置避开了应力集中区域,避免轴件在交变载荷下出现疲劳断裂;所有锐边都做了倒角处理,既方便装配时顺利导入孔位,也避免安装过程中割伤密封件导致密封失效。
在形位公差的标注上,图纸重点控制了各段轴径的同轴度,因为如果不同轴段的同轴度超差,轴件装入阀块后会出现别劲现象,轻则导致操作力矩变大,重则会导致阀芯卡滞引发设备故障;同时工作段的圆柱度也做了明确要求,保证轴件与密封件的接触均匀,延长密封件的使用寿命。从实际选型适配的角度来看,这套轴的设计参数可以直接匹配通径10到16的常规液压阀块安装需求,不需要对阀块的原有孔位进行二次加工,替换维护时可以直接装配使用。设计阶段也充分考虑了加工可行性,所有结构都可以通过常规的车削、铣削工序完成,不需要特殊的定制刀具,普通的机械加工车间即可完成制造,加工成本可控,适合批量配套生产。在实际装配过程中,轴件装入阀块后,轴向通过孔用挡圈实现限位,周向通过销钉或者扁位传递扭矩,配合对应的密封件即可完成安装,不需要额外的调整工序,装配效率较高。针对阀块工作时可能出现的液压油冲击,轴的材质选型预留了足够的强度余量,能够承受瞬时的冲击载荷而不出现塑性变形,长期运行下的磨损量也控制在允许范围内,保证阀组的调节精度不会随使用时间出现明显衰减。
