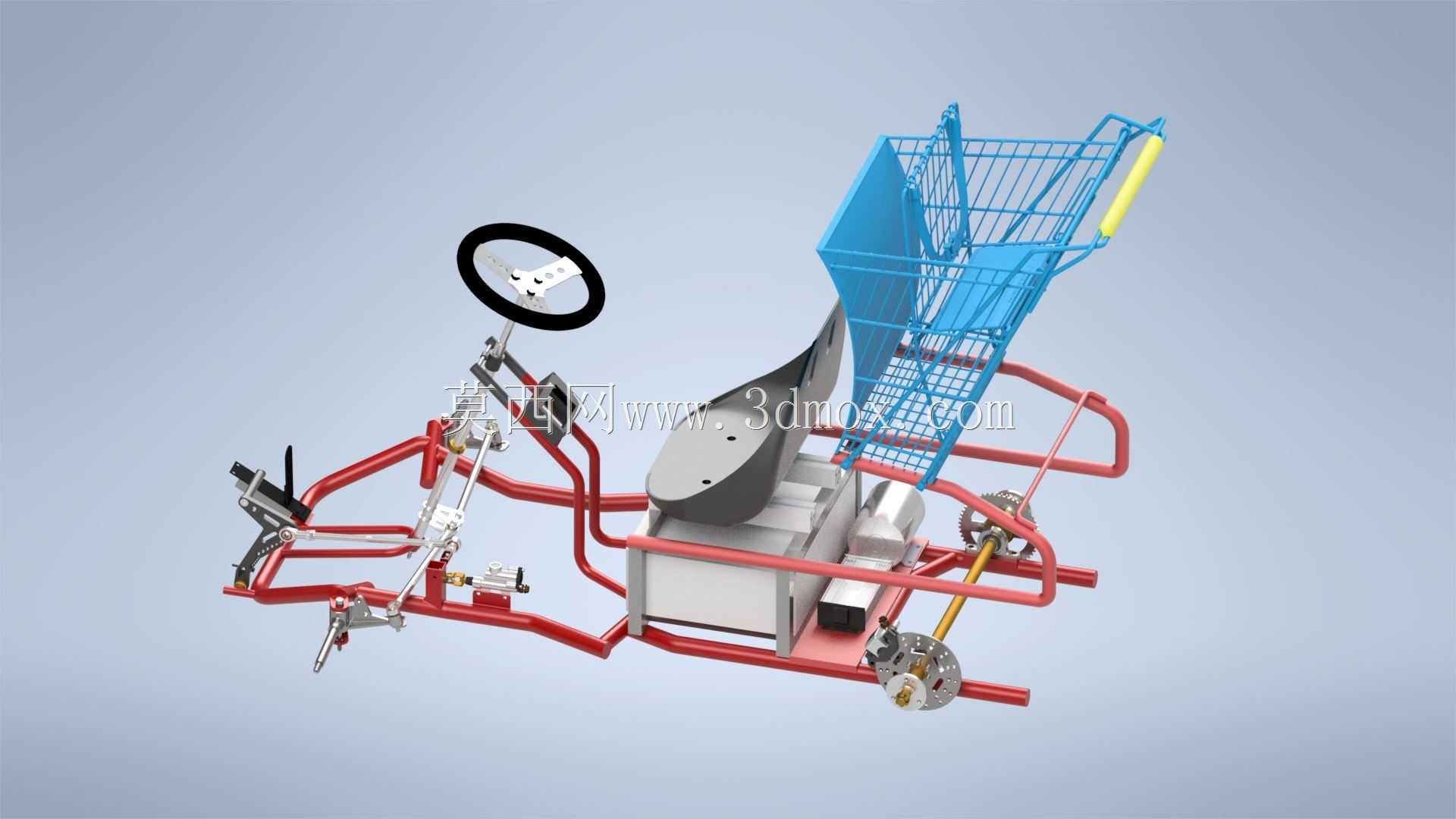

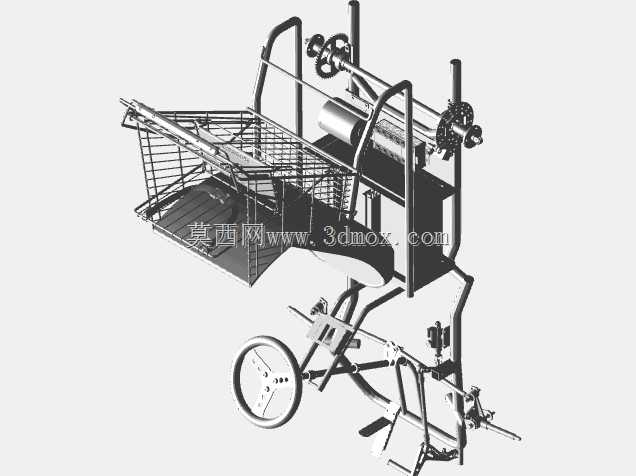

电动购物车集成化承载框架结构设计

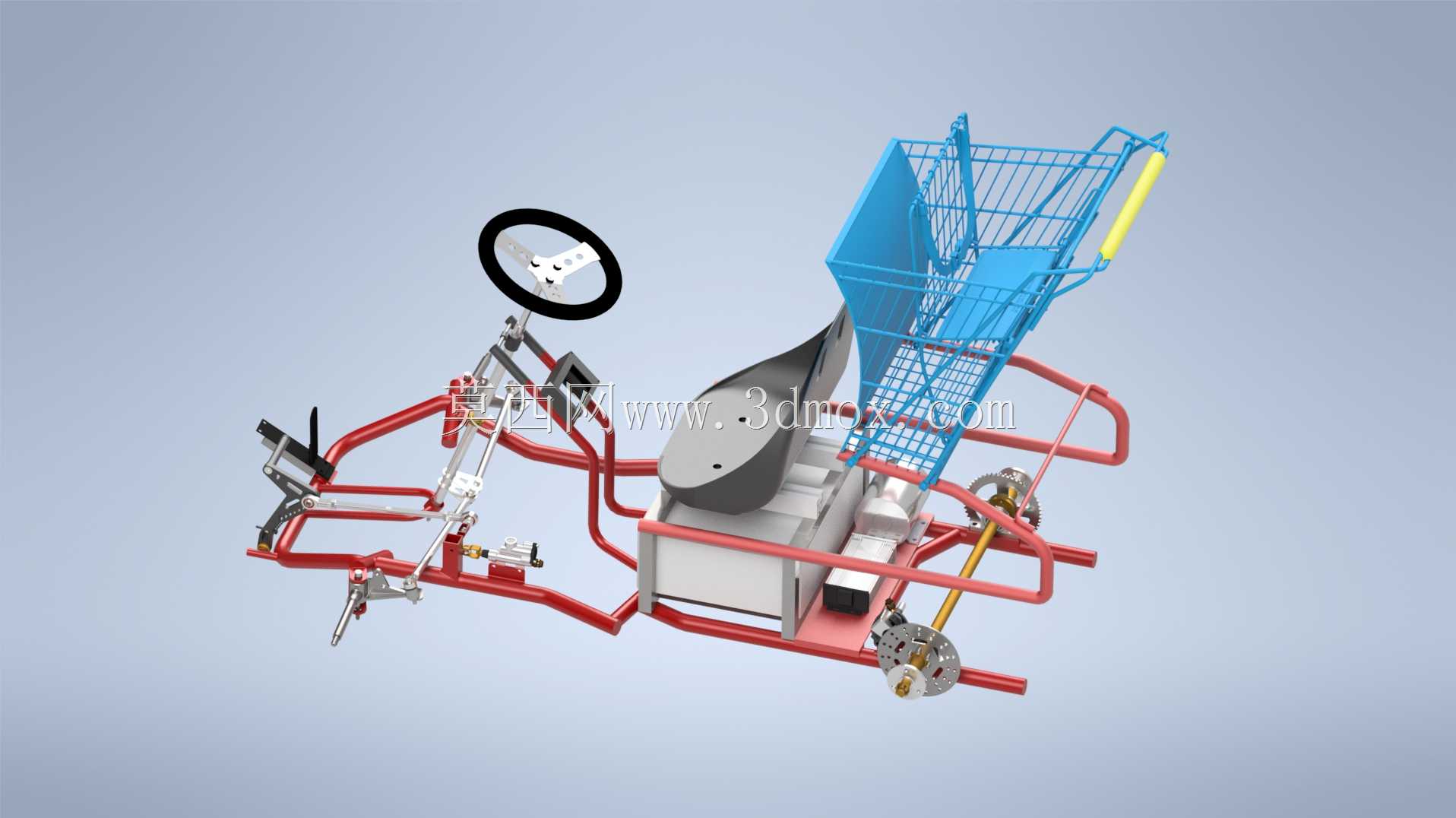

该结构为电动购物车的核心承载主体框架，日常应用场景覆盖大型商超自助购物、仓储小件物料转运、园区短途代步接驳等领域，区别于传统无动力手推购物车，该框架预留了全套动力系统、操控系统、能源系统的安装位，可实现电动驱动行进，大幅降低长距离推行的人力消耗，尤其适合大占地面积商超、多层仓储库区的物料与货品转运作业。

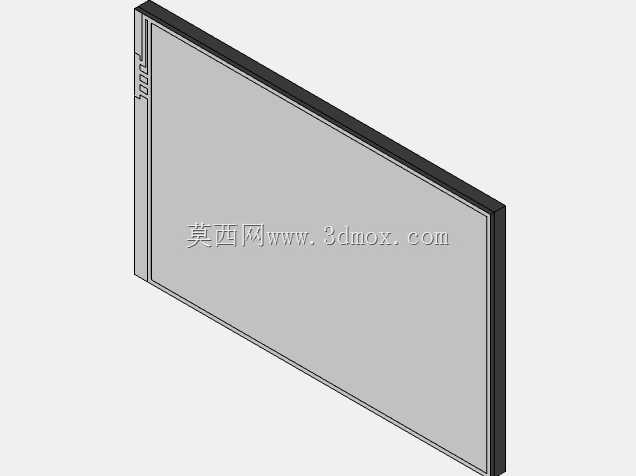

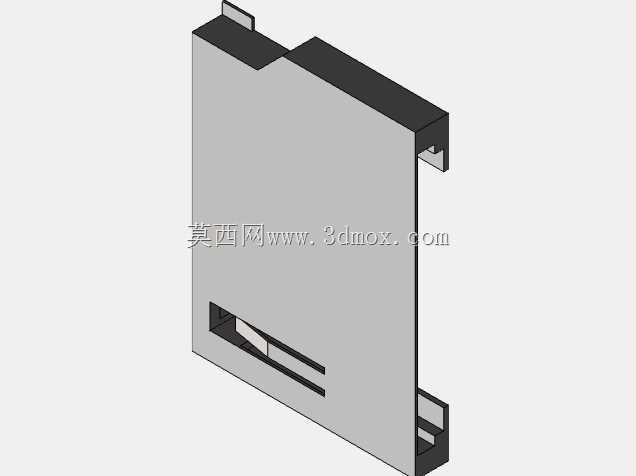

从实际使用需求出发，框架采用立式薄型化布局设计，主体承载面为大尺寸平整立板结构，可直接挂载购物篮、储物筐等载物容器，立板边缘做了折边加强处理，在控制整体壁厚、降低自重的前提下，提升了整体抗弯折、抗冲击性能，避免满载状态下出现框架形变。框架上部设置有卡扣式挂接结构，可快速适配不同规格的标准化购物载具，挂接位预留了2mm的装配间隙，可抵消载具安装时的尺寸公差，同时设置有限位挡边，防止行进过程中载具出现滑脱、移位问题。

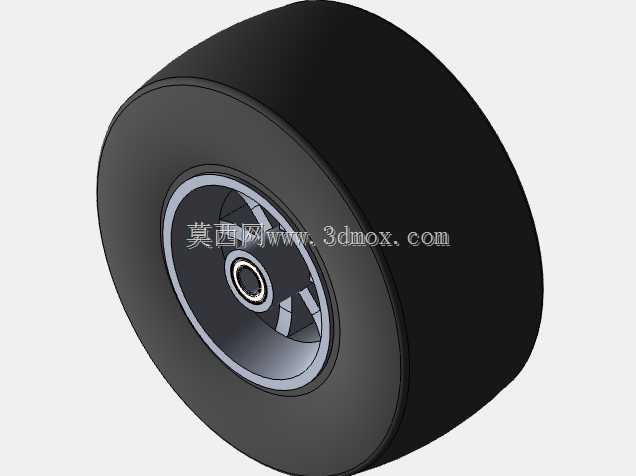

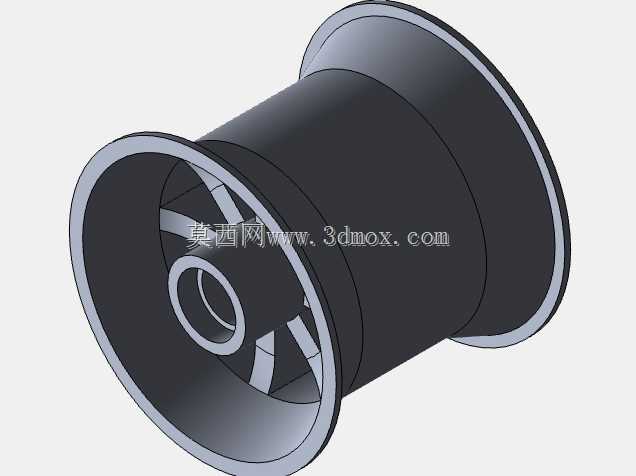

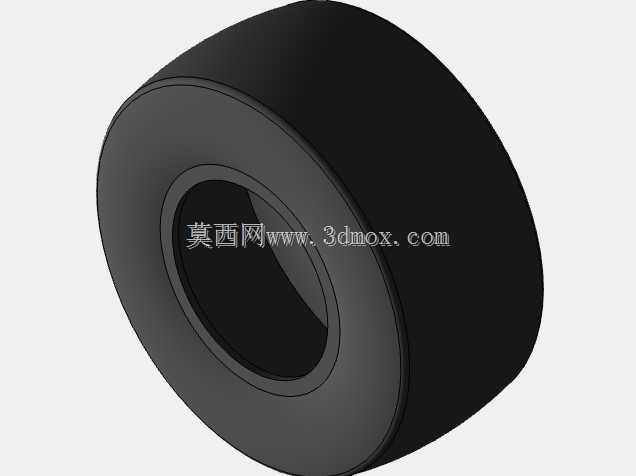

框架下部预留了驱动轴的安装通孔，孔位同轴度公差控制在0.05mm以内，可适配标准直径的驱动轴安装，两侧预留的轮组安装位可直接装配行走轮与转向轮，轮组安装面的平面度公差控制在0.1mm以内，保证轮组装配后转动顺畅无卡滞，不会出现偏磨、行驶跑偏的问题。转向系统安装位设置在框架上部靠前位置，预留了方向盘转向柱的穿装孔与固定螺孔，螺孔位置度公差符合通用机械装配标准，可直接适配常规卡丁车式转向组件的安装，转向行程预留充足，可实现小半径转向，适配商超、仓储区内狭窄通道的转弯通行需求。

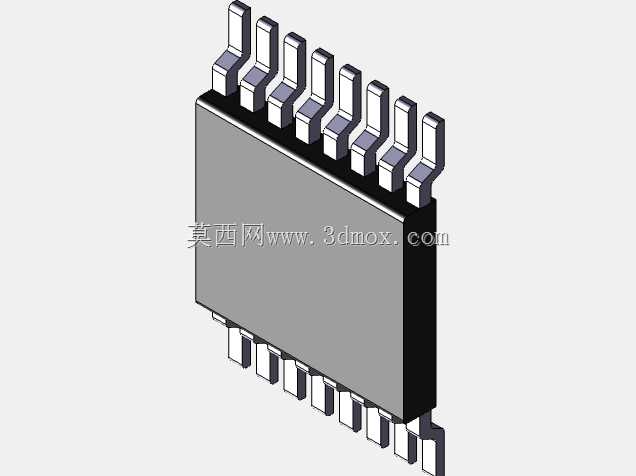

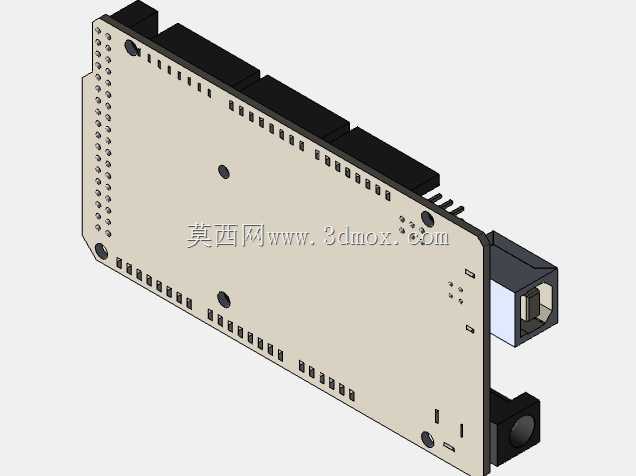

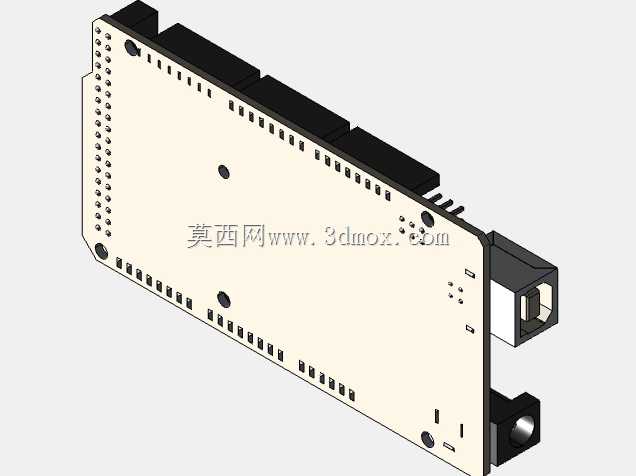

动力控制单元的安装腔设置在框架中部靠下位置，腔体内预留了电机、电机控制器的安装螺柱，螺柱高度统一，可保证控制器安装后与框架壁面留有5mm的散热间隙，避免长时间运行时热量堆积影响电控元件寿命。制动系统的安装位与驱动轴位同轴布置，可直接装配碟刹或鼓刹组件，制动拉索的走线槽沿框架内侧壁布置，走线槽为内凹式结构，可避免拉索外露被剐蹭损坏，同时预留了拉索调节余量，方便后期维护时调整制动间隙。

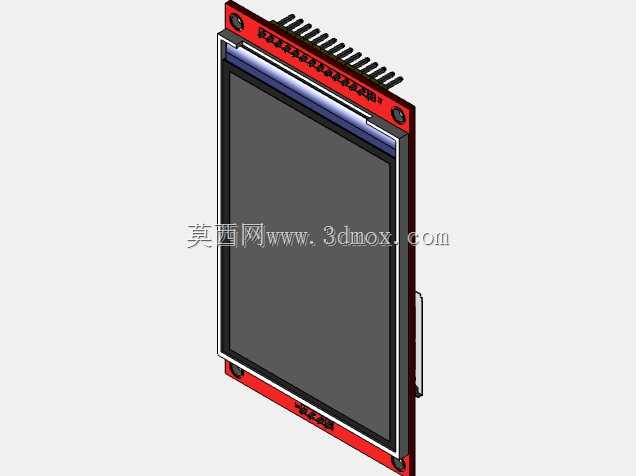

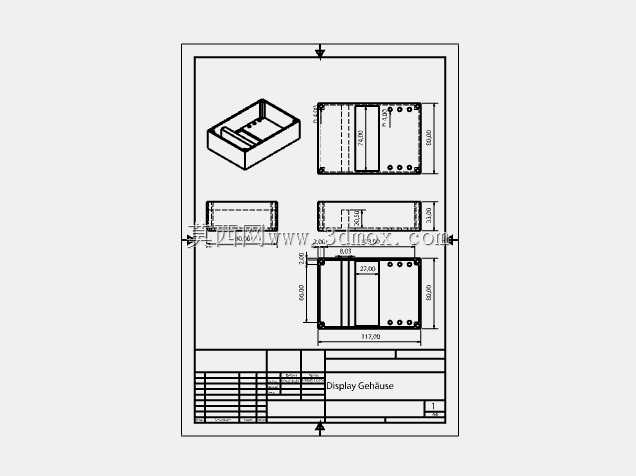

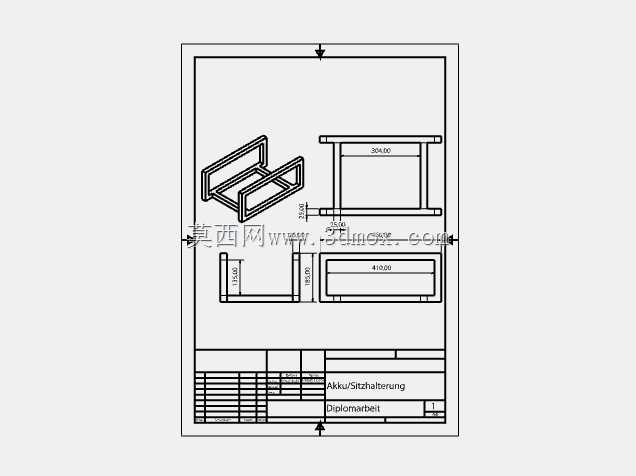

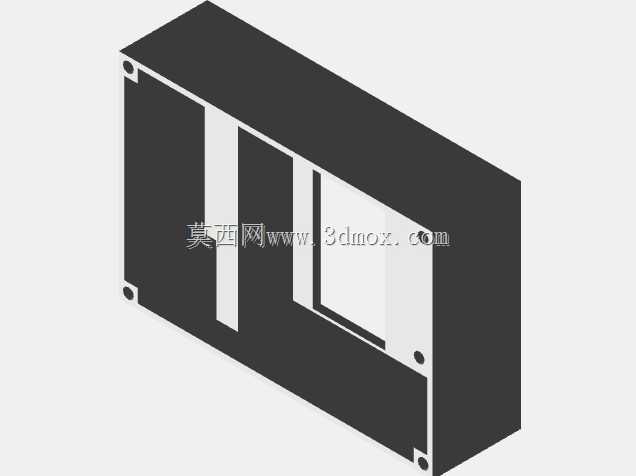

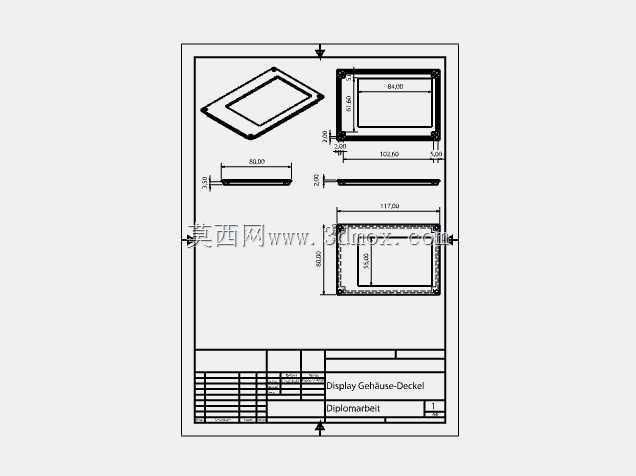

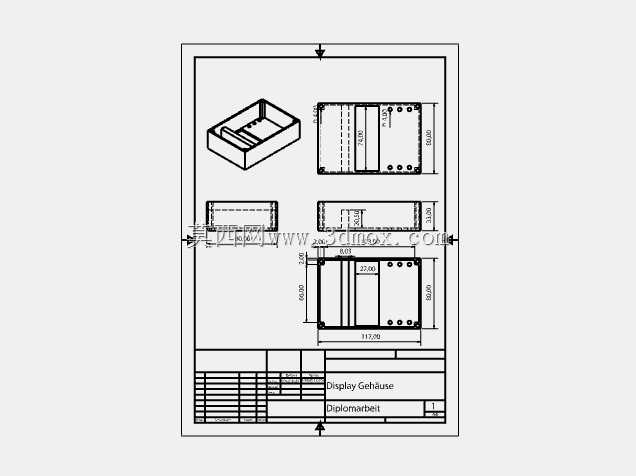

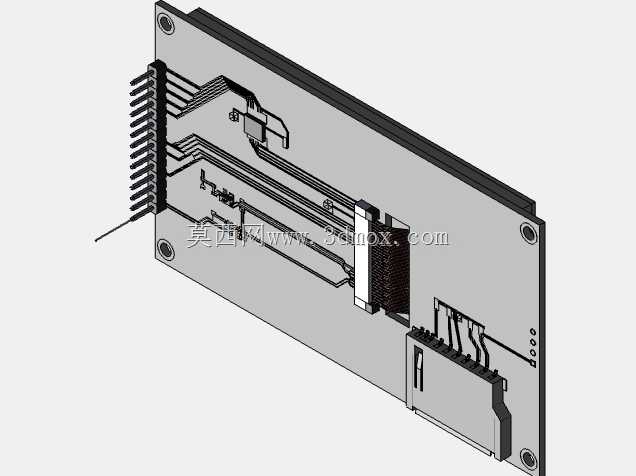

乘坐位设置在框架后部，预留了座椅安装的固定孔位，孔位间距符合通用代步车座椅的安装标准，可直接适配标准化座椅组件，座椅下方的空腔预留了电池组与电池固定支架的安装空间，空间尺寸可适配常规铅酸电池或锂电池组的安装，电池固定位设置有防滑减震垫安装槽，可减少行进过程中颠簸对电池的冲击，延长电池使用寿命。显示单元的安装位设置在转向柱旁的框架立板上，预留了显示屏嵌装的卡槽与走线孔，可实时显示电量、行驶速度等运行参数，方便使用者随时掌握设备运行状态。

油门踏板与制动踏板的安装位设置在框架前部下方，踏板安装面做了防滑纹理预留，同时设置有踏板行程限位块，可避免踏板过位导致的组件损坏，踏板转轴的安装孔位同轴度精度达标，保证踏板踩踏顺畅无卡顿。框架整体的外部安装边界经过优化，整体宽度控制在常规购物通道可通行的尺寸范围内，长度适配商超电梯、仓储通道的通行要求，不会出现通行卡滞问题。所有外露边缘均做了圆角倒钝处理，避免使用过程中剐蹭使用者或周边货品，框架表面预留了喷涂处理的余量，可做防锈、防静电涂层处理，适配商超、仓储等对静电、防锈有要求的使用场景。各子组件的安装位均做了模块化设计，不同组件可独立拆装，后期维护时无需整体拆解框架，可单独更换故障部件，降低运维成本。框架的受力点经过有限元仿真验证，在额定满载状态下，最大形变量控制在允许范围内，可满足长期高频使用的强度要求，不会出现永久性形变或结构断裂问题。
