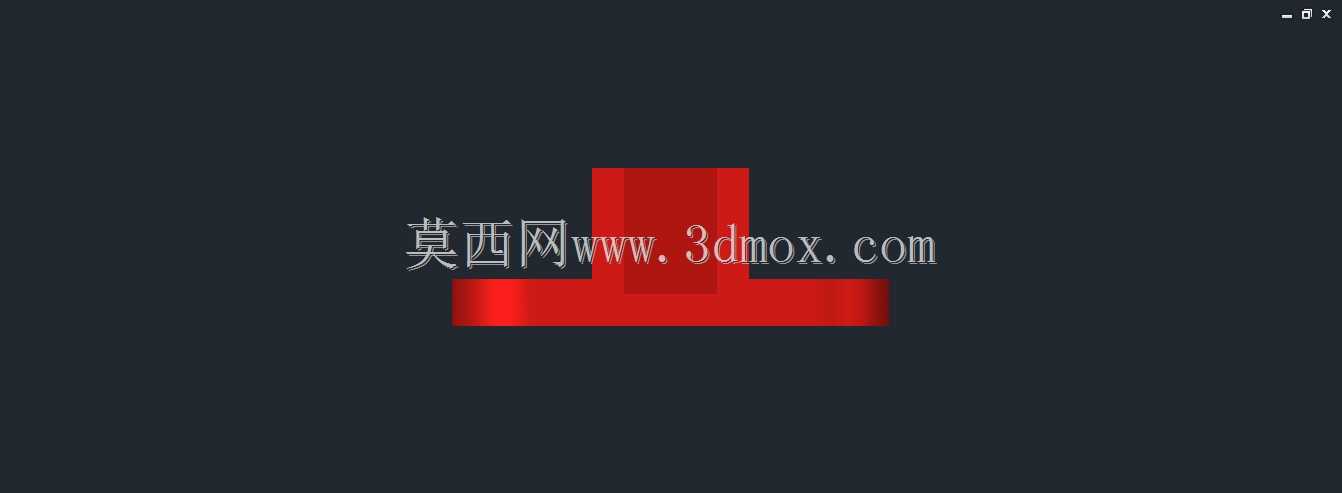

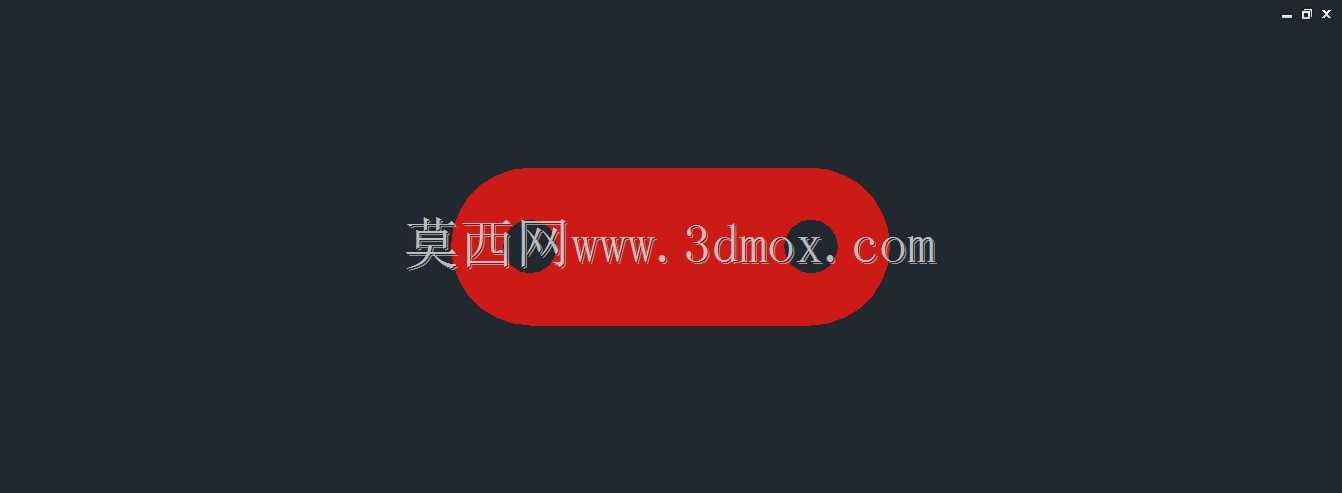

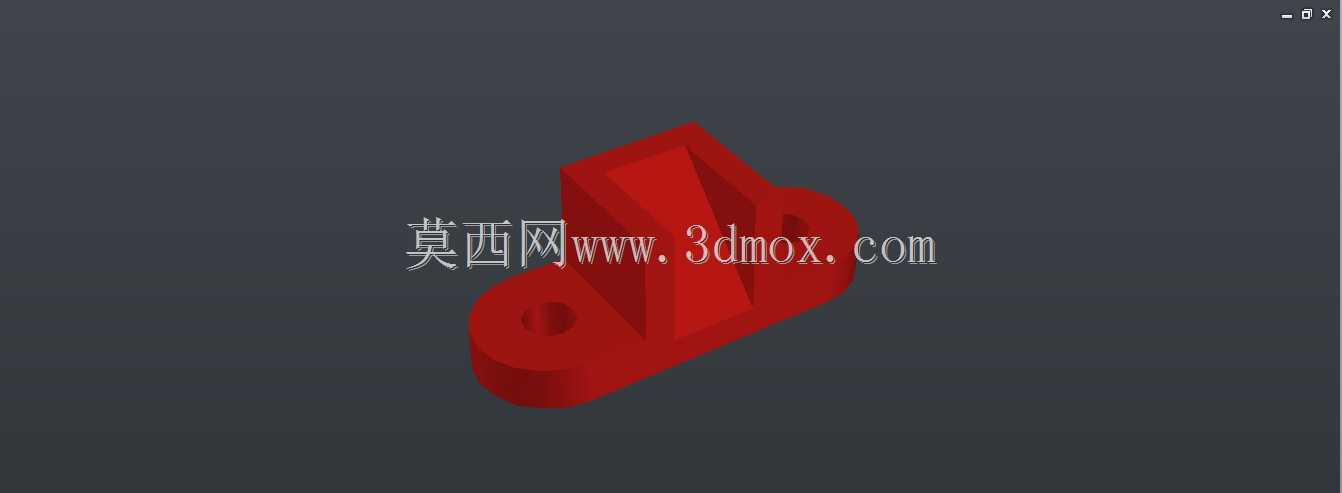

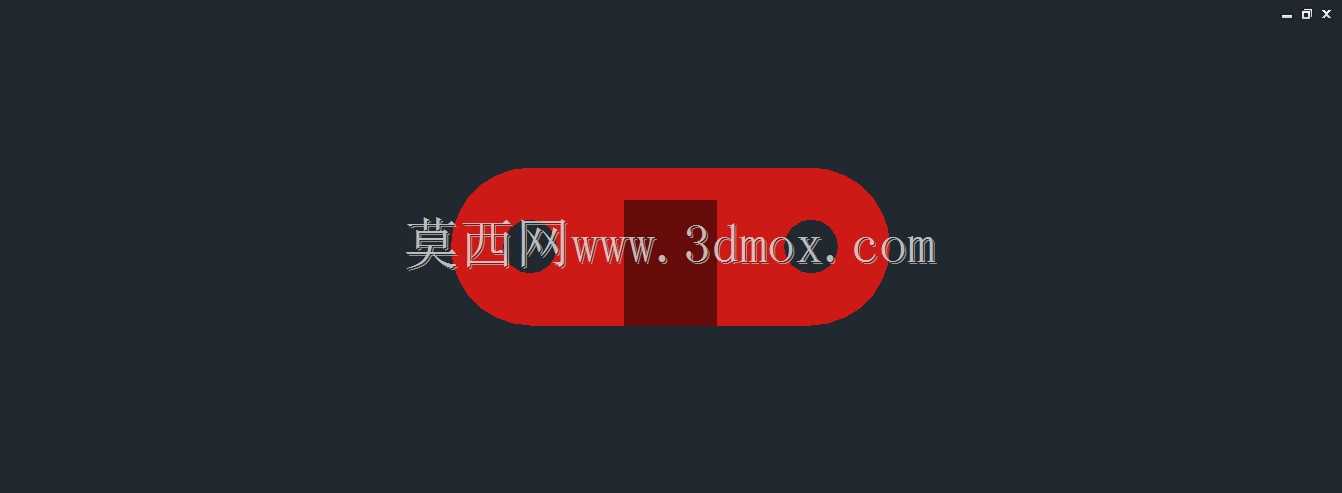

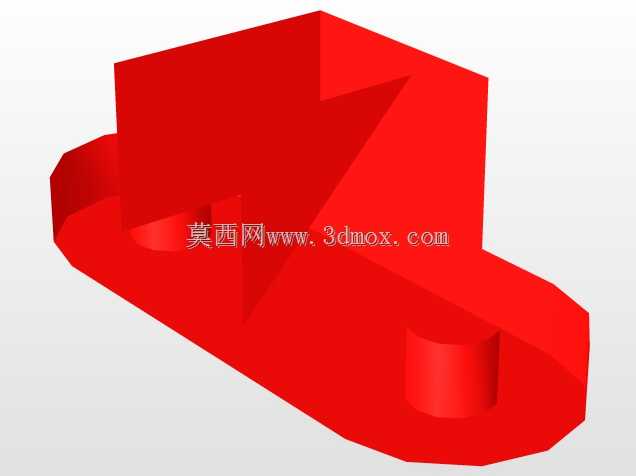

阳极氧化红色铝制阀块安装连接构件

在流体控制类设备的阀组集成布局中，这类带安装耳的块状构件常作为阀块的附属连接载体，承担油路或气路分流、元件固定的双重作用，尤其在紧凑化安装的仪器仪表配套阀组里，这类零件的结构合理性直接影响整个阀组的装配效率与运行稳定性。从实际使用场景来看，这类零件多装配在小型气动控制回路、低压液压检测台的阀组侧边，一方面通过自身的块状本体预留的流道衔接空间，对接相邻阀件的通路口，另一方面依靠侧边延伸出的带孔安装耳，将整个阀组模块固定在设备的安装基板上，避免设备运行过程中振动导致阀件移位、接口渗漏。

设计这类构件时，首先要匹配对应阀块的安装边界，本体的凸起定位结构需要和阀块侧面的定位凹槽完全契合，保证装配后两者的贴合面间隙控制在0.02mm以内，防止密封件受压不均出现泄漏。安装耳上的通孔位置需要严格对应设备基板上的预设安装孔位，孔距公差控制在±0.05mm，避免装配时出现孔位错位无法穿装固定螺栓的问题。本体的块状结构做了等壁厚设计，整体壁厚均匀，既可以保证阳极氧化处理时氧化层厚度一致，也能避免压铸或机加工过程中出现应力集中导致的变形。表面采用红色阳极氧化处理，一方面是利用阳极氧化层提升铝制基体的耐磨性能与抗腐蚀能力，在车间多油污、多潮气的使用环境下延长零件使用寿命，另一方面红色的外观标识可以和周边黑色、银色的阀件形成明显区分，方便设备运维人员快速识别该固定构件，在检修拆装时快速定位拆装点位。

从安装尺寸边界来看，零件整体的凸起结构高度不超过相邻阀件的操作手柄最低高度，避免阀件操作时出现结构干涉；安装耳的厚度经过受力校核，在穿装M4固定螺栓、按标准扭矩拧紧的情况下，安装耳不会出现压溃变形，同时本体的流道衔接面粗糙度控制在Ra1.6，保证和密封件贴合时的密封可靠性。零件的边角处都做了R0.5的倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员或损坏密封胶圈，也能减少阳极氧化处理时边角位置的电流集中效应，防止氧化层厚薄不均出现色差。在实际选型适配时，需要确认该构件的安装耳孔距、本体定位凸起尺寸与待安装的阀块、设备基板尺寸完全匹配，同时要确认本体的衔接面通路口径与对接管路的通径一致，避免出现通流截面突变导致的流体阻力增大、压力损失超标的问题。这类铝制构件相比钢制的同类零件，重量降低60%左右，在便携式检测仪器、移动作业的流体控制设备中使用，能够有效降低设备整体自重，提升设备的移动便携性。阳极氧化层的硬度可以达到HV300以上，日常拆装维护时不容易被工具划伤表面，长期使用也不会出现锈蚀掉屑的问题，能够避免杂质掉入流体回路中造成阀件卡滞、管路堵塞的故障。
