带滚珠保持架的阀块内部回转结构

　　该结构主要应用于流体输送管路的阀块集成控制单元内，常见于液压系统、中低压流体输送管网的换向与截流工位，承担着介质通断切换、流向调整的核心功能，区别于常规滑阀、锥阀的结构形式，该设计通过环形排布的滚珠作为阀芯回转的支撑与减摩元件，大幅降低阀芯动作过程中的摩擦阻力，同时提升高压工况下的结构稳定性。从实际使用场景来看，这类带滚珠支撑的阀块结构多适配于需要频繁换向、动作响应速度要求高的液压站回路，或是对操作力矩有严格限制的手动控制阀组，相比传统无支撑的回转阀芯，其在长期往复回转动作下不会出现阀芯偏磨、卡滞的问题，能有效降低设备运维过程中的阀芯更换频率。

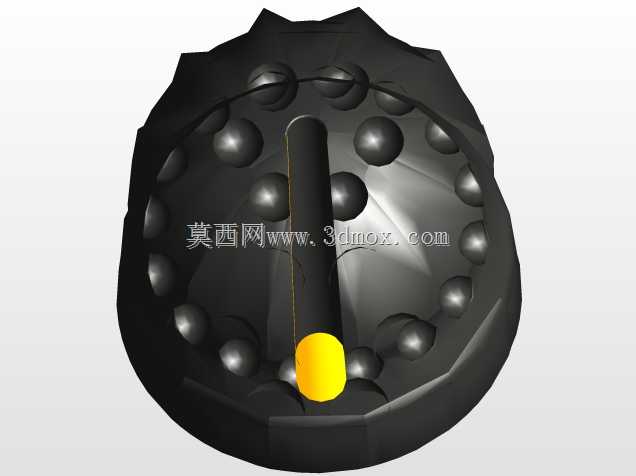

　　设计过程中首先考虑的是阀块内部腔室的加工可行性，环形滚珠槽的同轴度公差需要控制在0.02mm以内，才能保证每颗滚珠都能均匀承受阀芯回转时的径向载荷，避免局部应力集中导致的滚珠碎裂、槽道压痕问题；阀芯中心的驱动轴采用阶梯式结构，下端的黄色标识段实际为轴端的密封安装位，与阀块底部的密封圈配合形成轴向密封，防止介质从驱动轴与阀块的配合间隙处泄漏。外形尺寸方面，该阀块的外部安装面采用多边形切边设计，相比圆形外轮廓更便于管路接头的安装定位，相邻安装边的夹角经过匹配标准管接头的扳手空间校核，不会出现安装时扳手与相邻管路干涉的问题；内部滚珠的排布数量经过载荷计算确定，单颗滚珠的额定静载荷满足系统最高工作压力下的径向力承载要求，滚珠与槽道的配合间隙控制在0.005-0.01mm之间，既保证阀芯回转时无明显旷量，又不会因间隙过小导致动作卡涩。

　　安装边界上，阀块的上端面预留了标准的驱动元件安装接口，可适配手动手柄、气动执行器或是电动执行机构，不需要额外加工转接法兰，底部的介质流通孔位置与常规通径阀块的安装孔位完全兼容，可直接替换同规格的传统阀块部件，不需要对原有管路进行改造。结构设计上，环形排布的滚珠同时起到了阀芯对中作用，即使在介质压力波动、单侧受力不均的工况下，阀芯也能始终保持与阀腔的同轴度，避免出现阀芯偏斜导致的密封面贴合不严、内泄漏量超标的问题；驱动轴与阀芯本体采用一体式加工结构，消除了装配连接带来的累积误差，轴肩位置的过渡圆角经过应力优化，避免频繁换向时的应力集中导致轴段断裂。

　　实际工况验证中，这类结构的阀块在连续10万次换向动作后，阀芯的操作力矩增量不超过初始值的15%，内泄漏量始终保持在标准允许范围内，相比传统铜套支撑的阀芯结构，使用寿命提升两倍以上，尤其适合在工程机械、冶金设备这类工作环境恶劣、维护不便的场景下使用。腔室内部的流道采用圆弧过渡设计，减少介质流经阀腔时的压力损失，同时避免流道直角位置的介质冲蚀问题，滚珠槽道的边缘做了倒角处理，装配时可顺畅压入滚珠，不会出现槽道边缘刮伤滚珠表面的问题，所有与介质接触的表面粗糙度控制在Ra1.6以下，降低介质杂质附着在腔壁的概率，减少阀芯卡滞的诱因。
