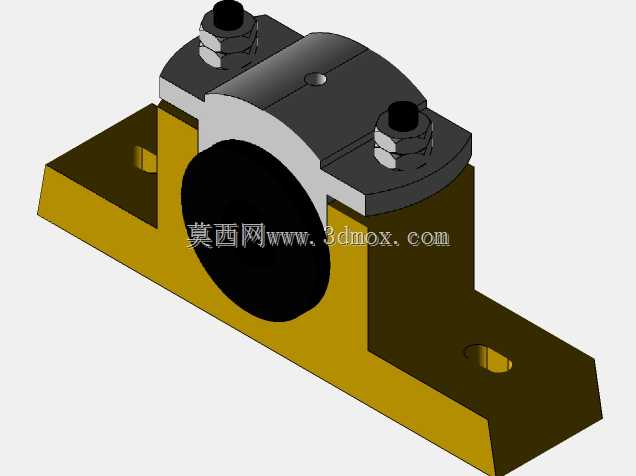

这类对开式压紧固定支座,在流体管路布设场景里的出镜率相当高,不管是车间工艺管线排布、小型液压站阀组周边管路固定,还是设备内部气路、水路的走向定位,都能看到这类结构的身影。它的核心作用是牢牢抱紧穿过支座中心的圆形管件,限制管路沿径向的窜动与振动传导,避免管路因为设备运行震动、介质流动冲击出现接头松脱、管壁磨损的问题,同时也能给长距离布设的管路提供分段支撑,减少管路自重带来的弯折应力。

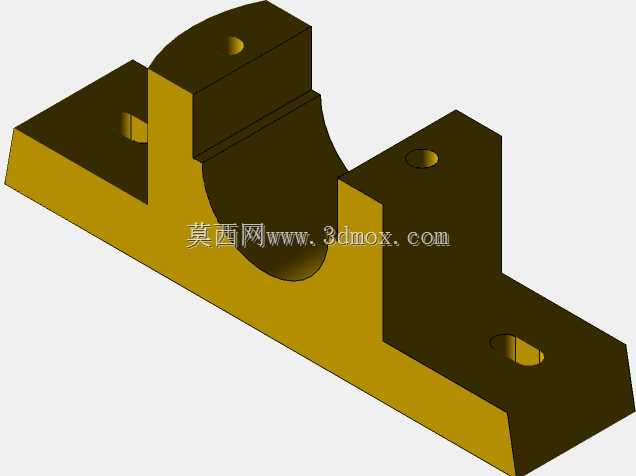

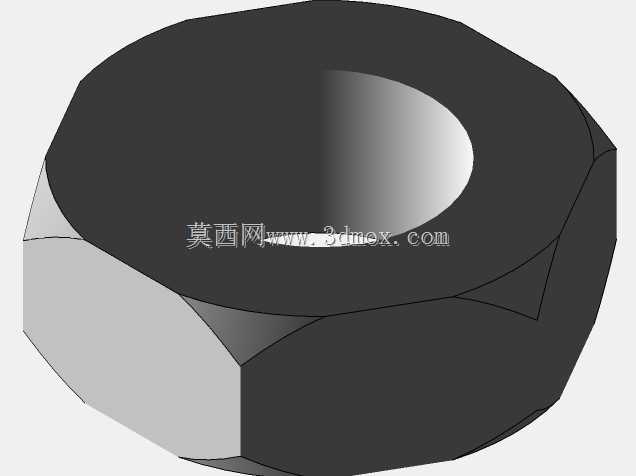

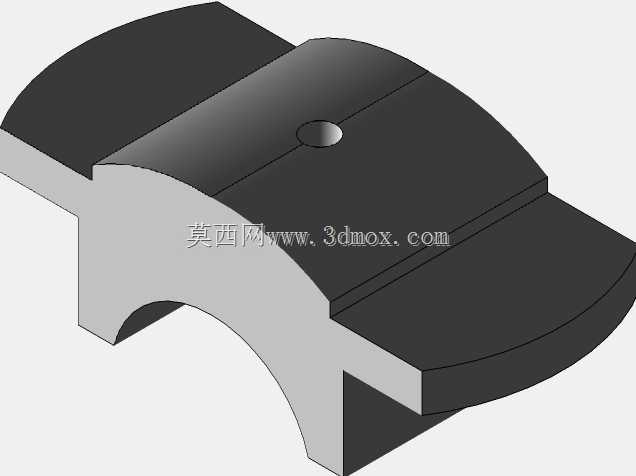

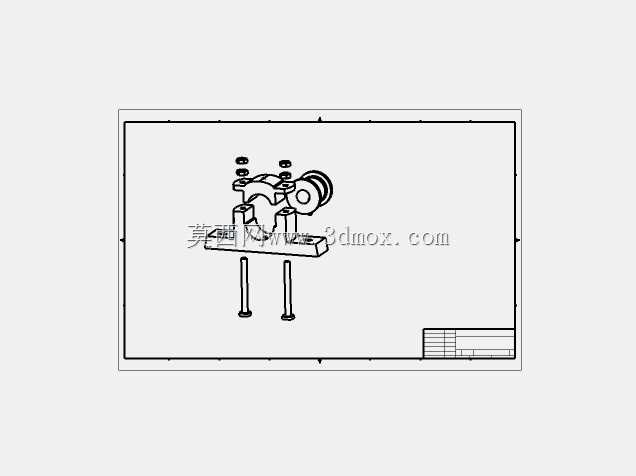

从结构功能来看,整个支座分为下半座与上压盖两个主体部分,下半座一体铸造成型,两侧伸出带安装孔的固定翼板,安装时可以通过螺栓直接固定在设备安装面、墙面支架或者管路排布的型材架上,翼板上的安装孔做了长圆形设计,允许安装时在小范围内调整固定位置,降低安装面的孔位加工精度要求,现场装配的容错率更高。上压盖与下半座配合形成完整的圆形夹持腔,腔体内部可以根据被固定管件的外径做适配加工,也可以加装橡胶减震垫来适配不同管径、同时缓冲管路传递的振动。两侧的压紧螺栓采用六角头配防松螺母的结构,拧紧螺母时可以让上压盖均匀下压,整个夹持腔的抱紧力沿圆周方向均匀分布,不会出现局部应力集中夹伤薄壁管件的问题,也能保证长期运行下压紧力不会因为震动出现衰减。
设计这类结构的时候,首先要明确被固定管件的外径范围,以此确定夹持腔的公称直径,这是整个结构的核心尺寸基准,夹持腔的直径公差要控制在合理范围,过大会导致抱紧力不足,过小则会出现装配干涉、无法顺利装入管件的问题。下半座的支撑高度要结合管路布设的标高要求确定,要保证管件安装后与下方安装面留有足够的操作空间,方便后续管路接头的拆装维护,同时也要控制整体高度,避免支座过高导致整体稳定性下降、受力后出现倾覆风险。两侧翼板的安装孔中心距要匹配常用的安装型材规格,比如适配标准工业铝型材的孔距,或者常规管支架的安装尺寸,提升结构的通用适配性。
安装边界方面,首先要确认安装面的平面度,若安装面存在明显凹凸,会导致支座固定后出现翘曲,夹持腔的圆度被破坏,进而影响抱紧效果,安装前需要对安装面做简单找平处理。压紧螺栓的拧紧力矩要根据被固定管件的材质调整,固定金属硬管时可以施加较大的拧紧力矩保证抱紧力,固定PVC、PE这类非金属薄壁管件时,要控制力矩避免夹裂管壁。支座的安装间距要结合管路的刚性调整,刚性较好的金属管路可以适当拉大支座间距,软管或者薄壁管则要加密支座布置,避免管路出现下垂变形。另外在设计建模时,要注意上压盖与下半座的配合面做定位止口设计,避免拧紧螺栓时两个部件出现错位,导致夹持腔不同心,影响固定效果;螺栓过孔与螺栓之间要留有合理的装配间隙,方便装配时顺利穿入螺栓,降低加工精度要求。这类结构因为拆装方便、固定可靠,不需要对管件做焊接、打孔等二次加工,在设备改造、临时管路布设场景下也十分适用,只需要确定管径与安装位置,就能快速完成管路的固定作业,不需要复杂的专用工具,日常维护时松开螺栓就能调整管路位置或者更换管件,运维效率很高。
- 上一篇:阀块类连接支座三维结构设计
- 下一篇:带滚珠保持架的阀块内部回转结构
- 全部评论(0)
- 模板大小: 2.53 MB
- 售价:5金币
- 下载次数: 19
- 系统要求: Autodesk Inventor,AutoCAD,Other
- 软件分类: 阀门
