千吨级压力机配套环形密封承压构件

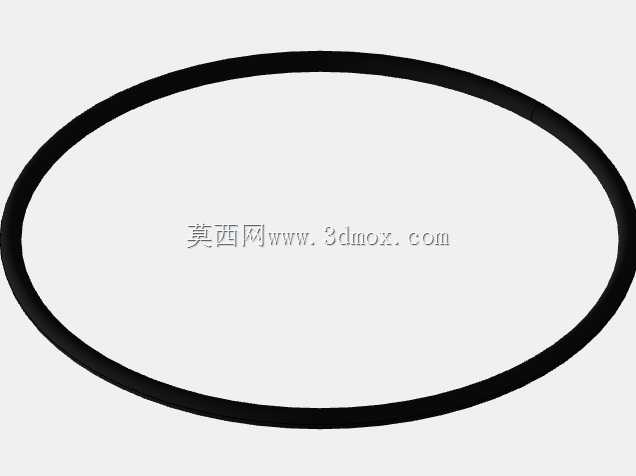

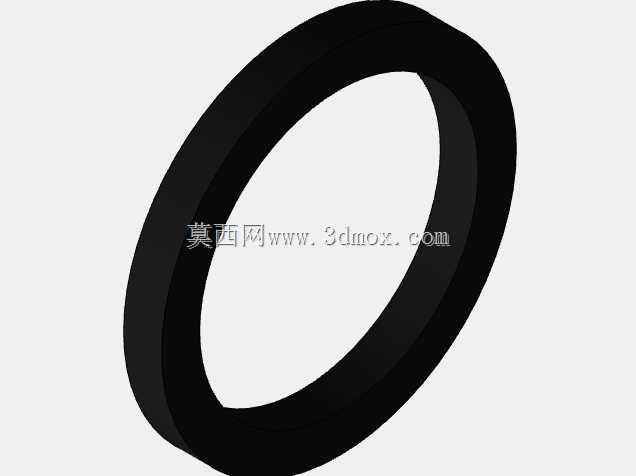

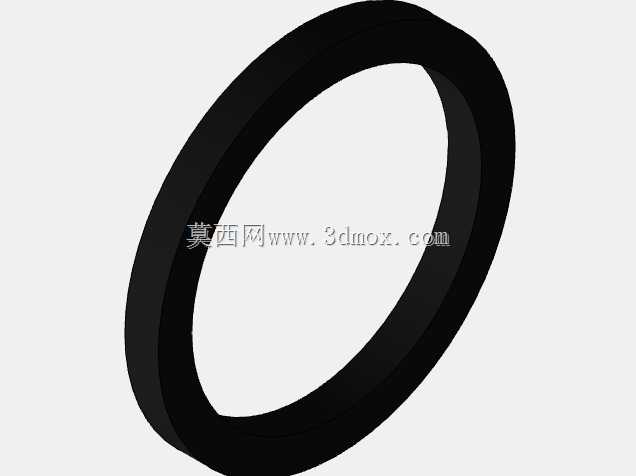

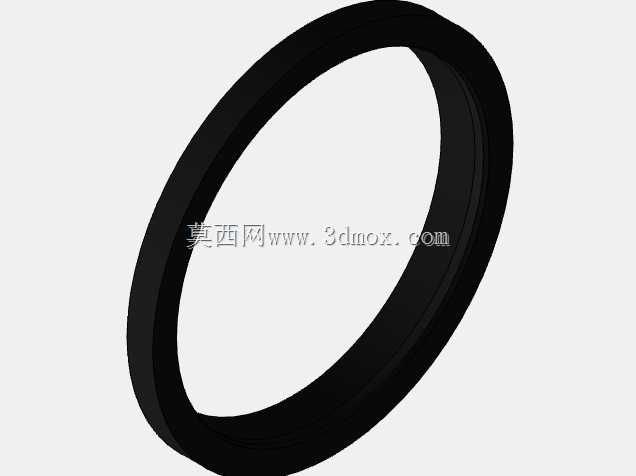

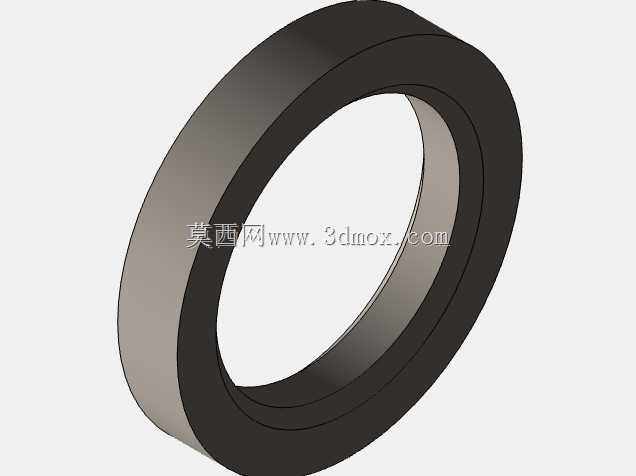

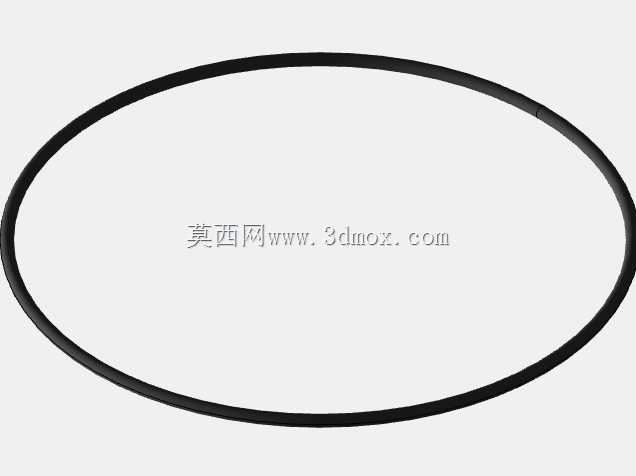

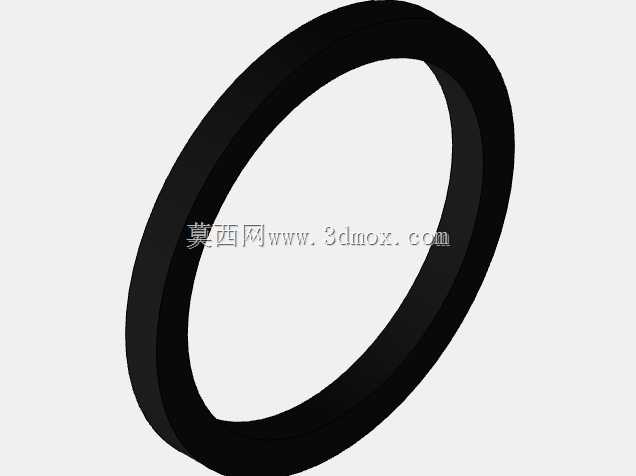

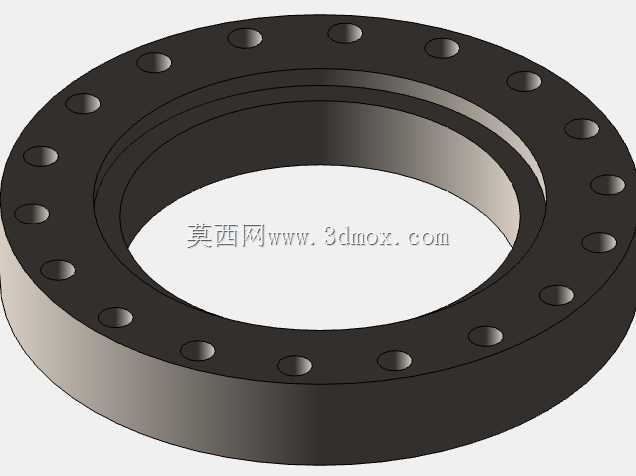

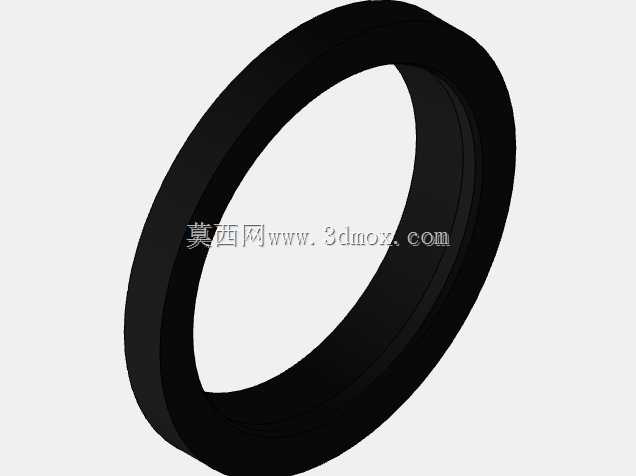

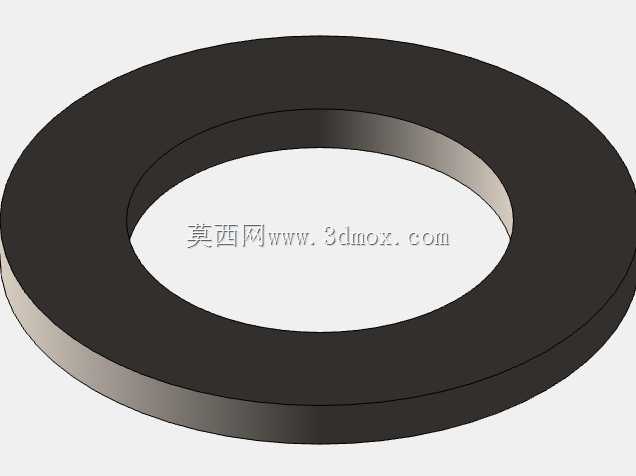

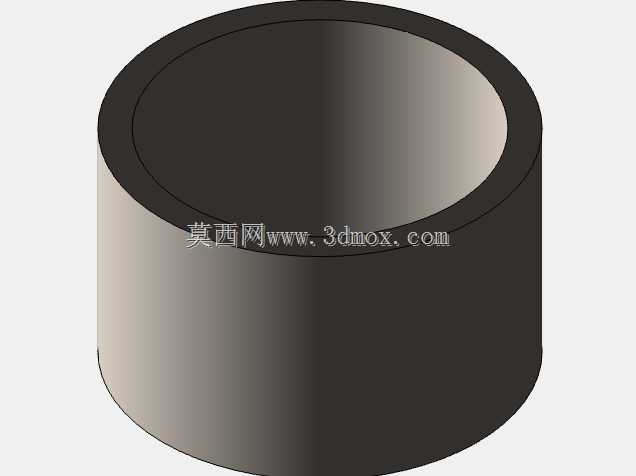

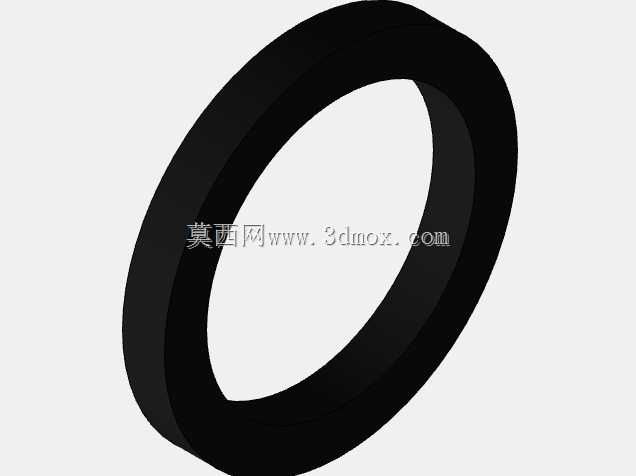

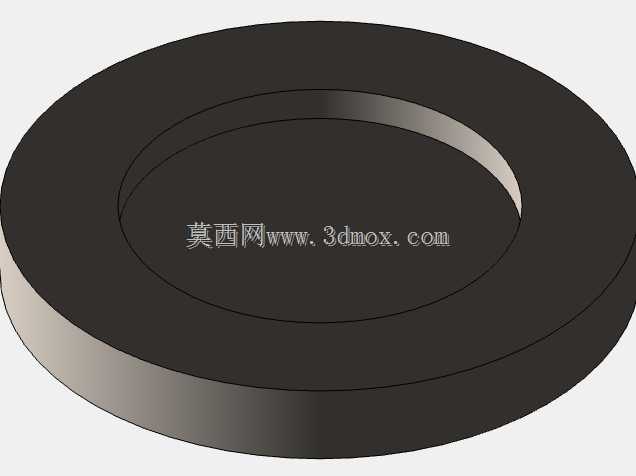

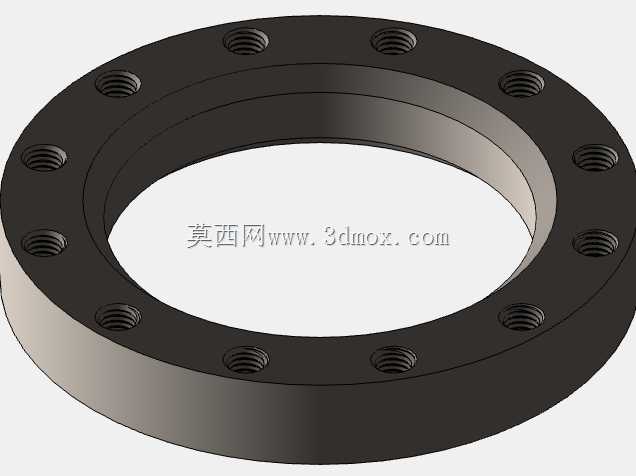

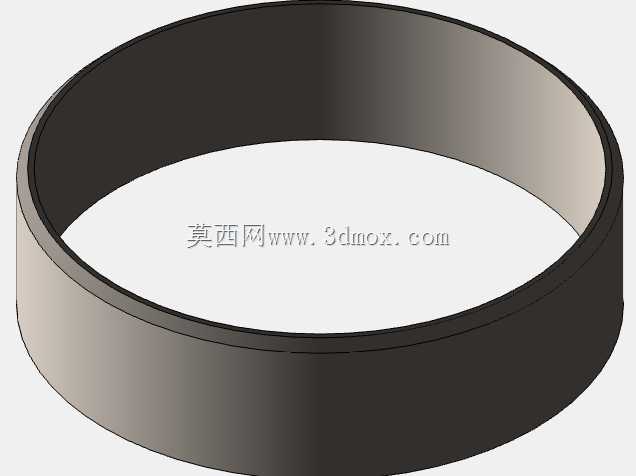

　　在重型锻压成型的生产场景里，千吨级压力机的稳定运行离不开各承压密封部件的可靠配合，本次呈现的环形构件，是1200吨级压力机液压回路与模腔衔接位置的核心密封承压零件，直接决定了高压工况下设备的压力保持能力与运行安全性。从实际应用场景来看，这类环形构件主要部署在压力机主油缸的活塞端、高压油路对接法兰面以及模座的压力传导缓冲位置，在金属锻压、板材冲压、复合材料模压等重载加工场景中，需要承受持续的高压冲击、往复摩擦以及介质侵蚀，一旦构件出现形变或者密封失效，会直接导致压力机压力输出不足，甚至出现高压介质泄漏引发的生产安全隐患。从功能特性上看，该环形构件采用等截面闭环环形结构，截面为规整的矩形设计，内外圆柱面的同轴度公差控制在0.02mm以内，端面的平面度公差不超过0.015mm，能够保证安装后与配合面的完全贴合，避免高压工况下出现局部应力集中导致的压溃破损。构件的材质选用耐油耐磨的丁腈橡胶搭配内置金属骨架的复合结构，橡胶层邵氏硬度控制在75±5度，既能够保证在16MPa的持续工作压力下实现可靠密封，又能通过内置金属骨架抵消部分径向形变，避免长期往复运动下出现构件移位、卷边的问题。

　　在设计思路层面，该构件没有采用常规O型圈的圆形截面设计，而是选用矩形截面，主要是考虑到千吨级压力机的工作行程长、压力波动大，矩形截面的接触面积更大，在高压下的形变补偿能力更强，相比同规格O型圈的密封寿命能提升40%以上；同时在构件的内外棱边位置设计了R0.5mm的过渡圆角，避免安装过程中尖锐棱边刮伤配合面的镀层，也能减少高压介质冲刷下的棱边磨损速度。从外形尺寸与安装边界来看，该环形构件的外径适配主油缸320mm的安装腔尺寸，内径与260mm的活塞杆直径匹配，截面的轴向宽度为22mm，径向厚度为30mm，安装时需要在配合的缸体端面上加工深度21.5mm、宽度30.2mm的安装槽，槽底的表面粗糙度需要达到Ra1.6以上，槽口位置加工15度的导入倒角，方便构件安装时不会被切边。

　　在实际选型匹配过程中，需要注意该构件的工作温度区间为-20℃到120℃，适配常规矿物液压油、水基乳化液等压力机常用工作介质，不能用于磷酸酯抗燃油的工况场景，否则会加速橡胶层的老化开裂。在结构建模过程中，该构件的建模逻辑优先保证配合尺寸的公差带合理性，所有配合面的尺寸均按照基孔制的间隙配合设计，预留0.2mm的安装间隙，既不会因为间隙过大导致密封失效，也不会因为间隙过小造成安装时构件被挤压破损。不同于普通低压管路的密封件，这类重载压力机用的环形承压构件，在设计时还需要考虑长期载荷下的蠕变特性，橡胶层的压缩永久变形率需要控制在10%以内，保证设备连续运行3000小时以内不需要更换密封构件，减少重型设备的停机维护时间。

　　在实际装配环节，该构件安装前需要在表面涂抹少量与工作介质相容的润滑脂，避免干摩擦导致的初始磨损，安装时要保证构件完全卡入安装槽内，不能出现局部翘起的情况，装配完成后需要进行3次以上的全行程空载往复运动，检查构件是否存在移位情况，再逐步升压至额定工作压力，保压30分钟检查无泄漏后才能投入正式生产。很多现场维护的案例显示，这类环形构件的失效大多不是因为压力过载，而是安装时的磕碰划伤、安装槽内残留铁屑杂质导致的局部密封失效，因此在建模时特意在构件的非配合面位置设计了浅槽的定位标识，方便现场安装时快速判断构件是否安装到位，减少装配失误的概率。
