重型线缆卷绕承载工装结构设计

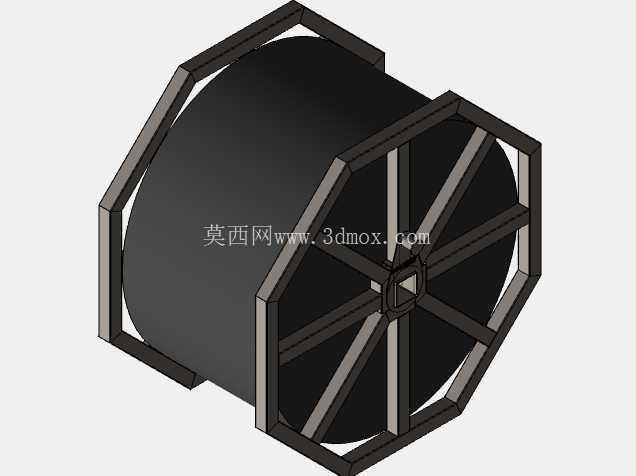

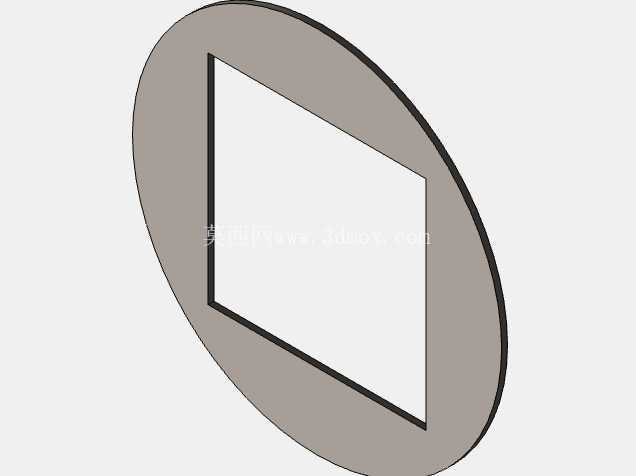

　　在重型线缆、钢缆、大截面工业管线的生产转运与现场敷设作业场景中，常规圆柱形卷盘的侧边防护强度不足，堆码时易出现侧边受压变形、内层线缆被挤压破损的问题，这款八角框架式重型承载卷装结构，正是针对大重量盘装物料的周转、存储、放线全流程需求开发的承载工装。从结构受力逻辑来看，设计阶段优先考虑了重载工况下的框架抗形变能力，摒弃了传统圆盘卷盘的整圈侧边结构，采用八边形外框作为主体支撑轮廓，八边形的直边段在堆码时可以形成稳定的平面接触，避免圆形卷盘堆码时易滚动、接触应力集中的缺陷，相邻两个直边的夹角处做了圆角过渡处理，消除应力集中点，防止框架在承受径向载荷时出现角部开裂。

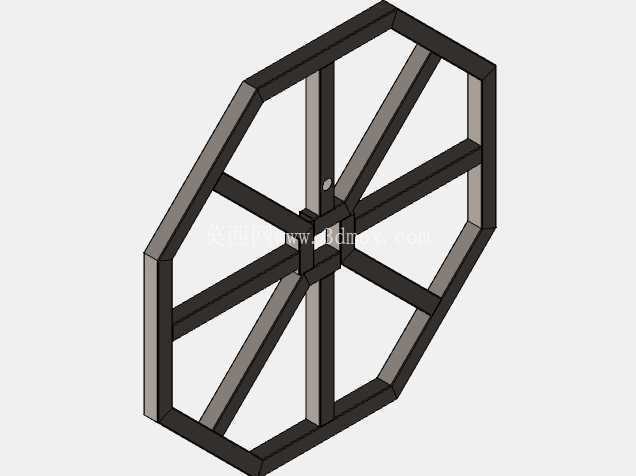

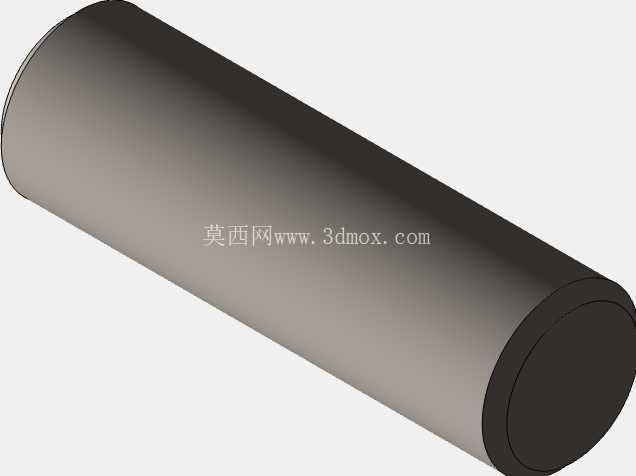

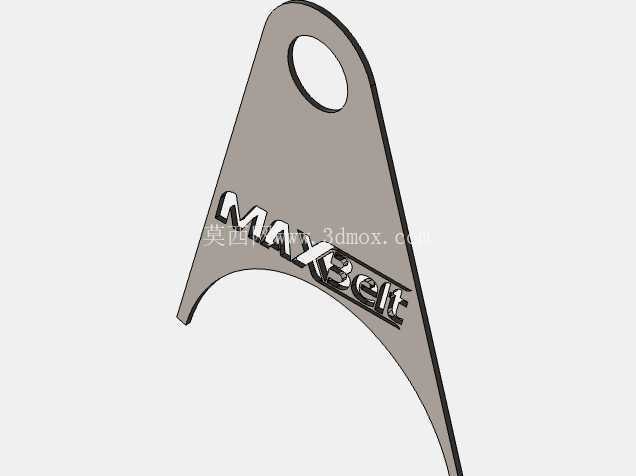

　　两侧的八角框架之间通过中心同轴的支撑筒体连接，筒体直径根据常规重型线缆的最小弯曲半径设定，确保盘绕在内层的线缆弯曲曲率符合材料允许范围，避免线缆绝缘层或内部线芯因过度弯曲出现性能损伤。两侧框架的辐条采用对称放射式布置，从中心轴套位置向外延伸至八角框的每个边中点位置，每根辐条的截面采用矩形空心型钢构型，在保证支撑刚度的前提下尽可能降低整体自重，中心轴套的内孔尺寸适配行业通用的放线架、吊装转运设备的轴径参数，不需要额外加工转接套就可以直接挂载到现有敷设设备、车间转运架上使用，安装边界完全匹配现有重型线缆作业的通用工装接口。框架的外边缘做了等宽的外翻边设计，外翻边的高度略高于盘绕完成后的线缆外轮廓，一方面可以在多层堆码时对上层卷装形成定位，避免堆垛滑落，另一方面可以在转运过程中防止线缆外圈与外部物体发生剐蹭，保护外层线缆的外包装不受损伤。在实际使用场景中，这类卷装结构既可以作为线缆生产企业的成品出厂承载工装，配合吊装设备完成厂内转运、集装箱装载、长途运输全流程承载，也可以作为工程现场的放线承载架，直接挂载到放线支架上完成线缆敷设作业，不需要额外拆卸转运包装。

　　设计过程中对框架的受力做了针对性优化，当整盘物料重量完全作用在中心轴套位置时，放射状辐条可以将载荷均匀分散到八角外框的八个直边上，避免局部载荷过大导致框架变形，八边形的结构相比方形框架拥有更多的受力支撑点，相比圆形框架又拥有更好的堆码稳定性，在同等耗材用量的前提下，抗径向挤压能力比传统圆盘卷盘提升40%以上。框架的所有连接节点都采用满焊连接，焊缝位置做了打磨平滑处理，避免尖锐边角划伤线缆外包装或作业人员，中心筒体的外表面做了防滑处理，防止线缆盘绕完成后出现相对筒体的周向滑动，保证整盘物料在转运过程中的结构稳定性。

　　考虑到户外作业场景的使用需求，整体结构的材料选用具备良好抗锈蚀能力的结构钢材，表面做喷塑处理，可以适应潮湿、多粉尘的作业环境，不需要频繁做防腐维护。结构的整体宽度根据标准集装箱的内宽尺寸做了匹配设计，装入集装箱时两侧预留的间隙刚好满足叉车作业的操作空间，不需要额外做装载加固就可以保证运输过程中不会出现横向窜动，八角外框的对边尺寸也适配常规货运车辆的货箱宽度，公路转运时不会出现超宽问题。在放线作业过程中，两侧的八角框架辐条之间预留的空隙可以方便作业人员观察内层线缆的剩余量，也可以在需要锁定卷盘转动时，直接将止动销插入辐条间隙完成锁止，不需要额外设计止动结构，简化了现场作业的操作流程。
