传感器安装固定冲压钣金支架结构

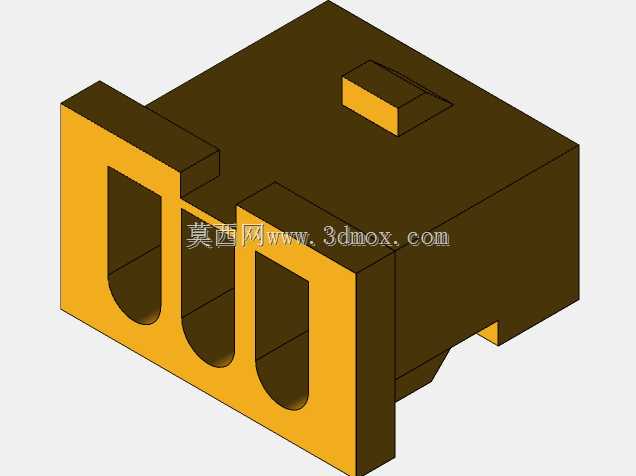

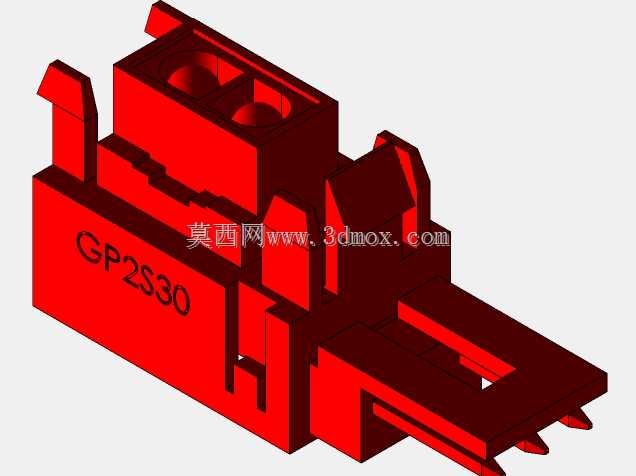

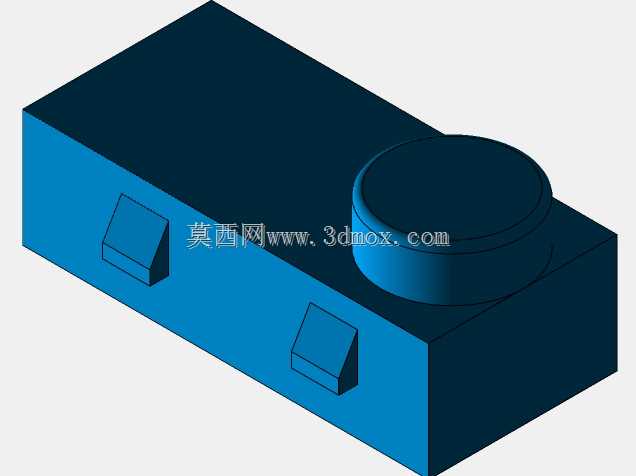

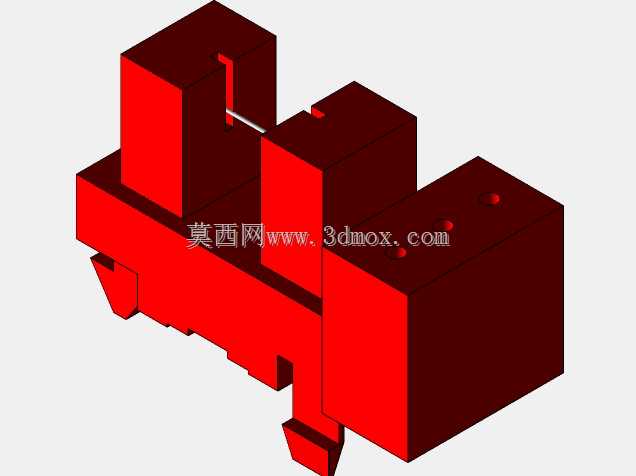

　　这款钣金支架是为工业场景下的传感器安装固定开发的配套结构件，日常在流体控制管路、工业自动化检测工位、阀门组件配套检测单元中都能见到这类结构的应用，核心作用是给外置式传感器提供稳定的安装基准，避免设备运行过程中的振动、管路形变导致传感器检测位置偏移，保障检测信号的稳定输出。从结构形态来看，整体采用单张钣金板材经冲压、折弯工艺一体成型，没有额外的焊接拼接结构，这种设计一方面能减少加工工序、控制制造成本，另一方面一体成型的结构不存在焊缝应力集中的问题，长期在带振动的工业环境下使用也不会出现焊缝开裂、结构松脱的故障。

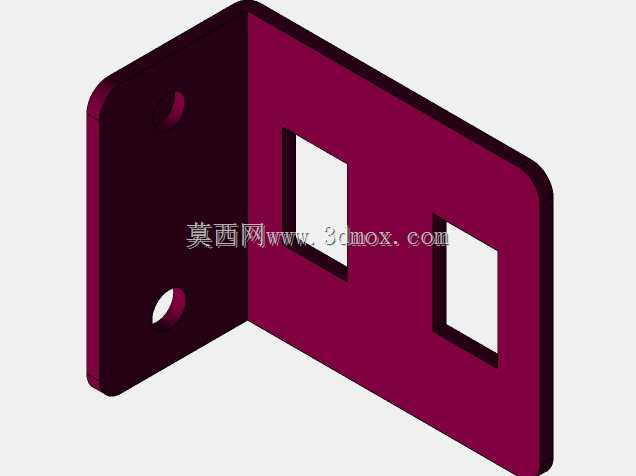

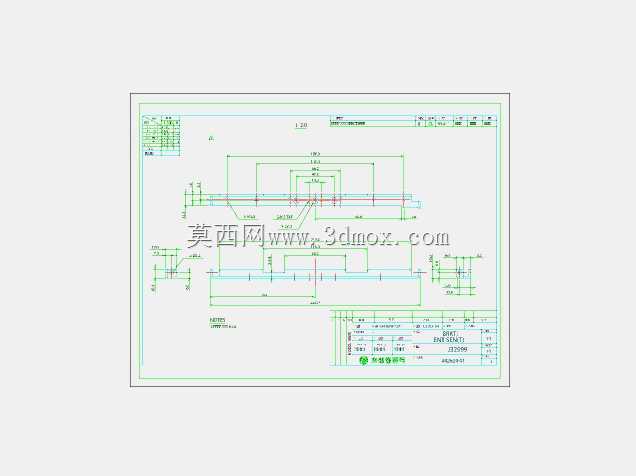

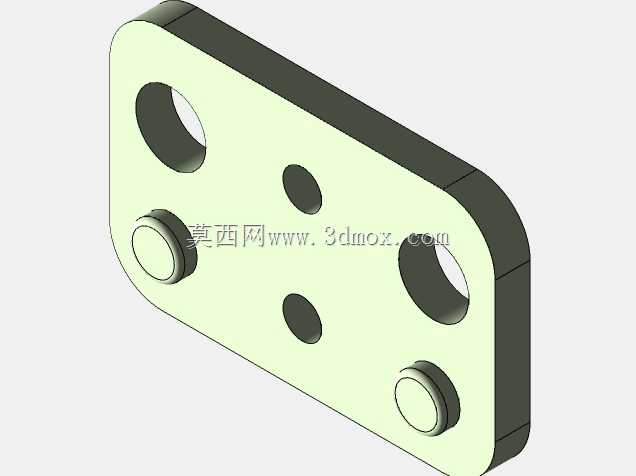

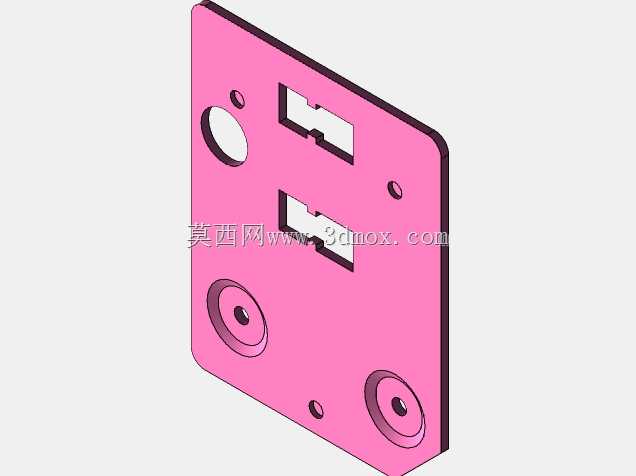

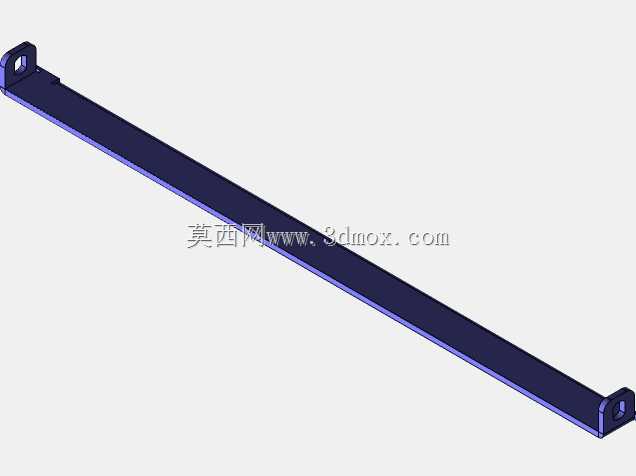

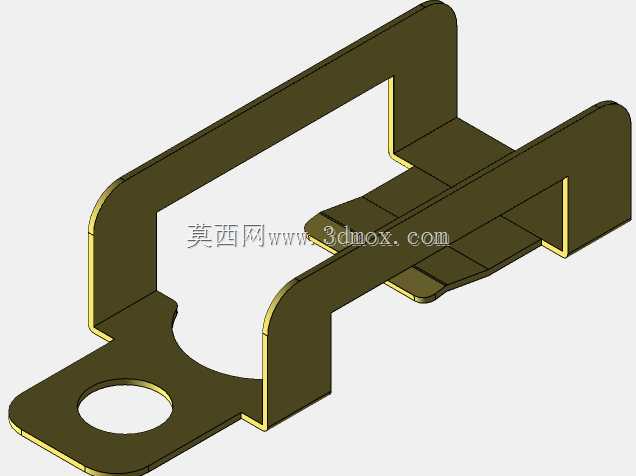

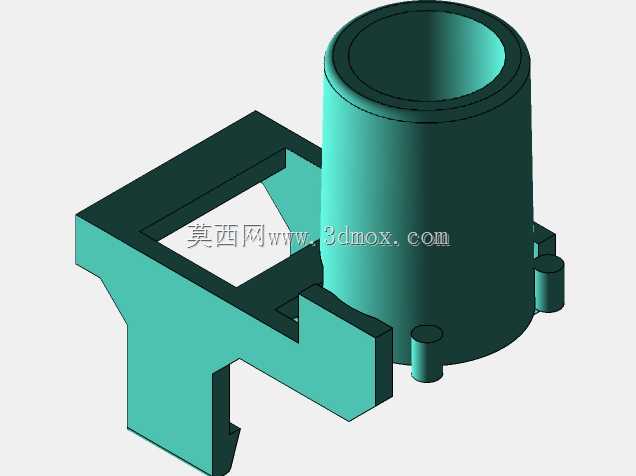

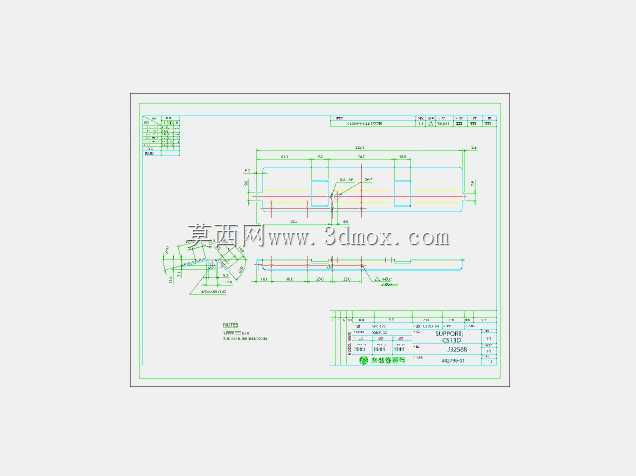

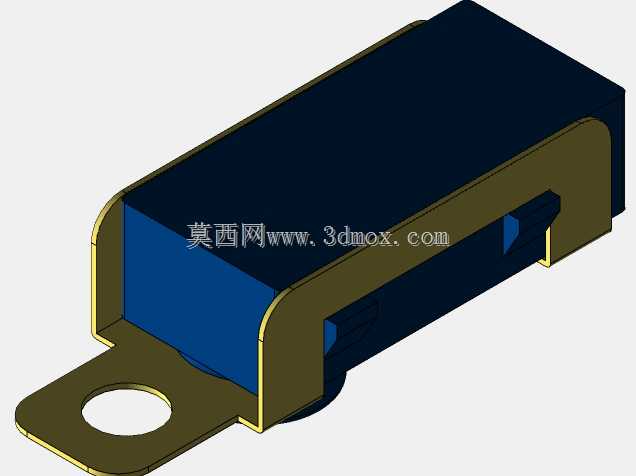

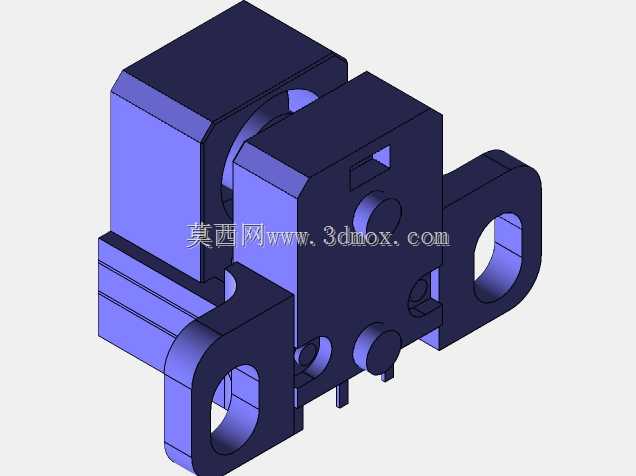

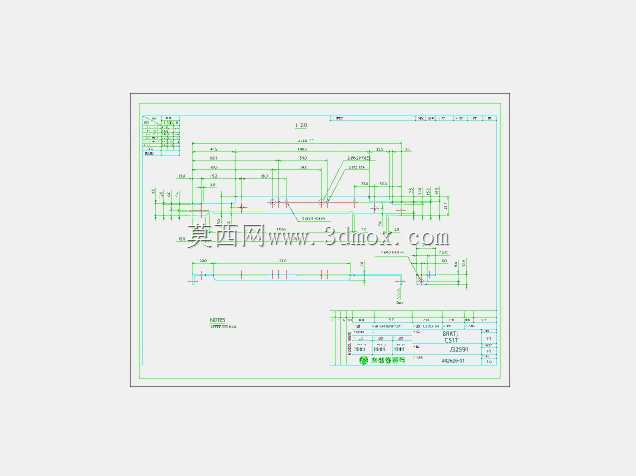

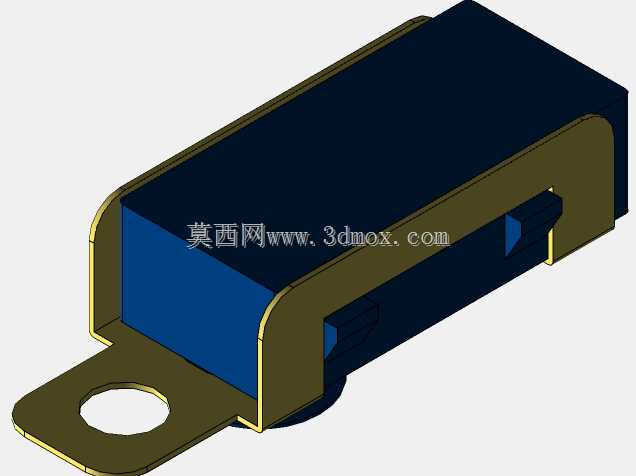

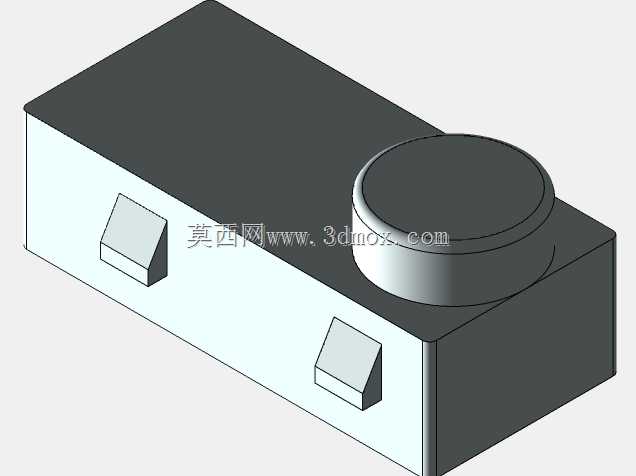

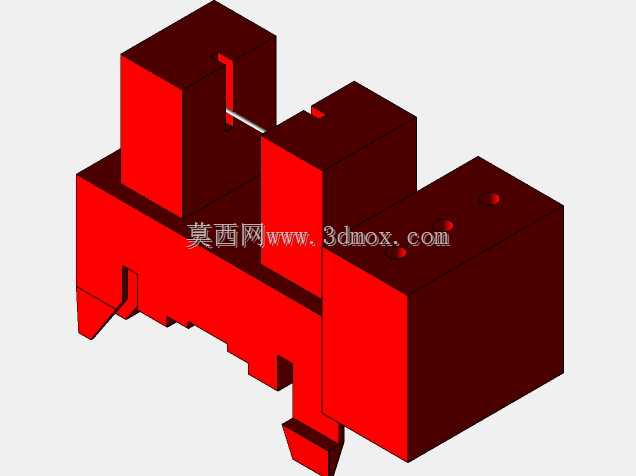

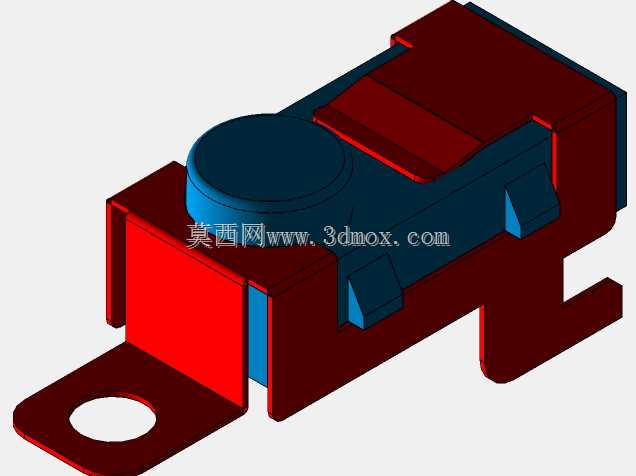

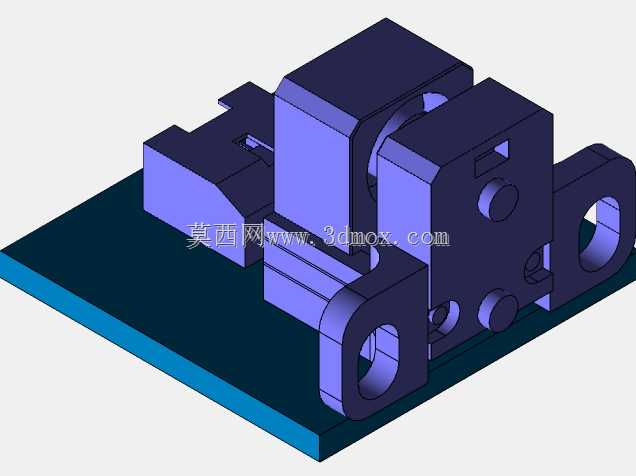

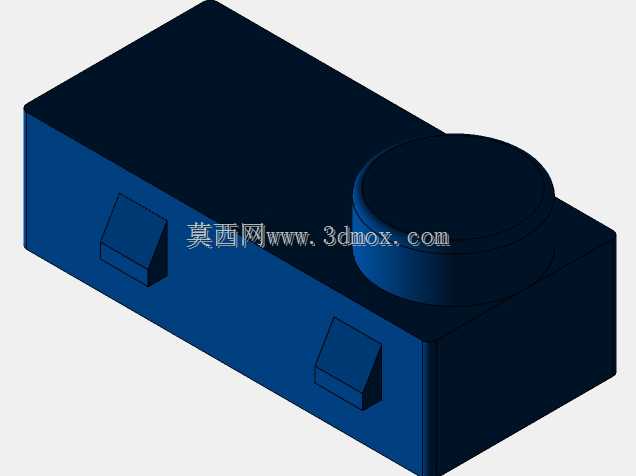

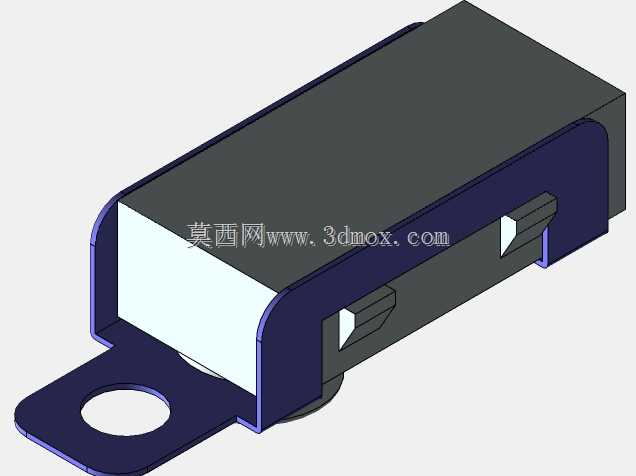

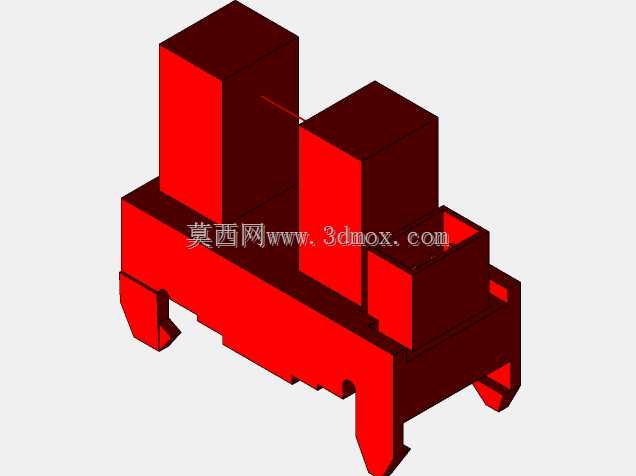

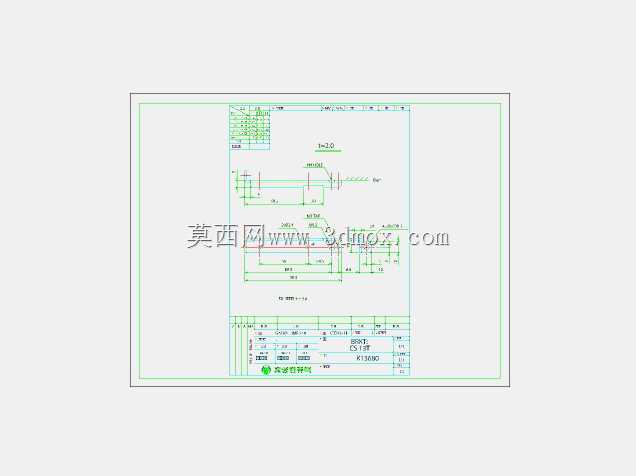

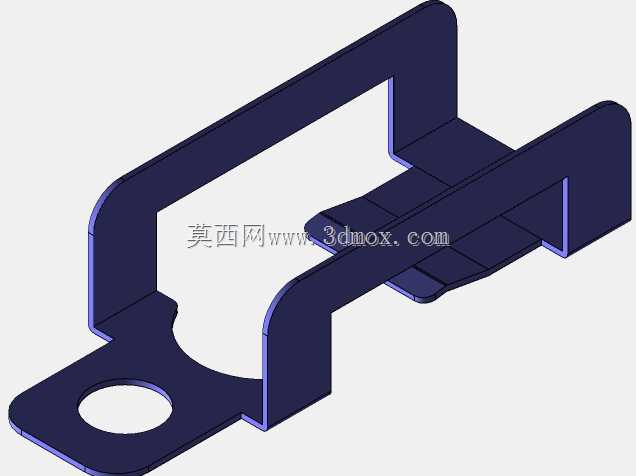

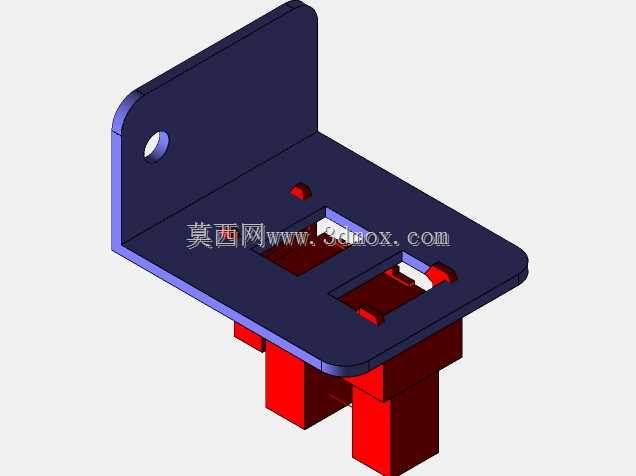

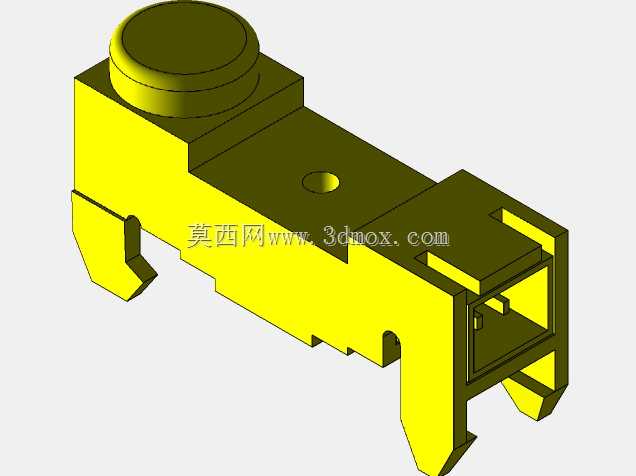

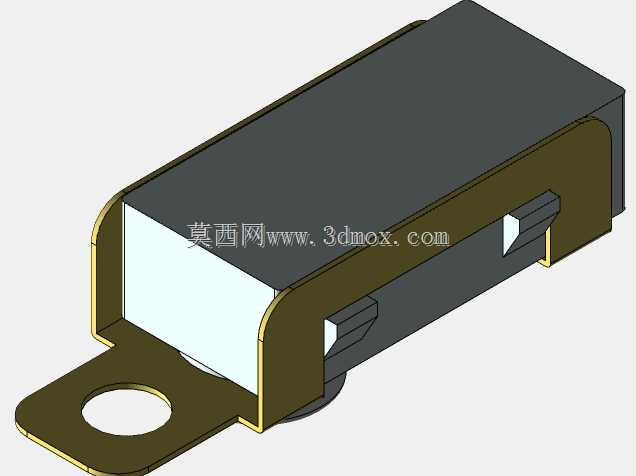

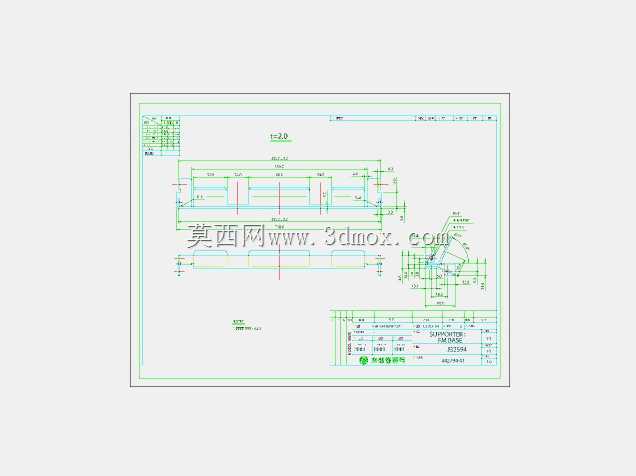

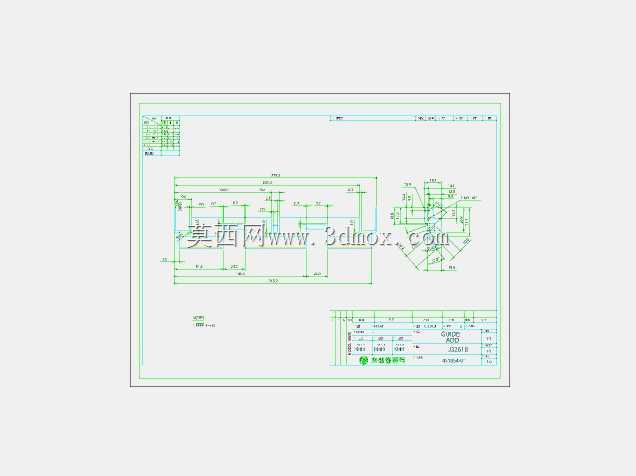

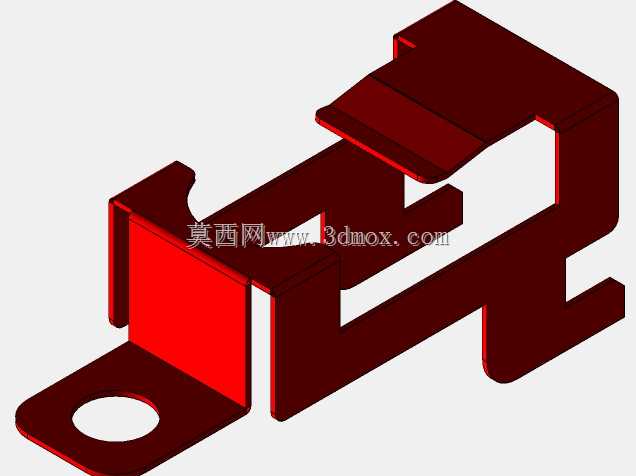

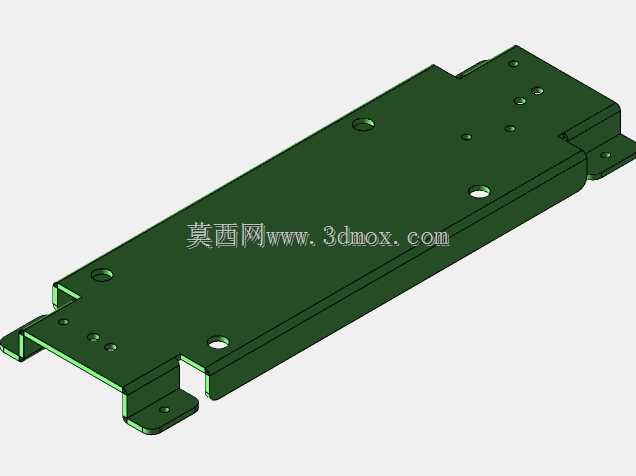

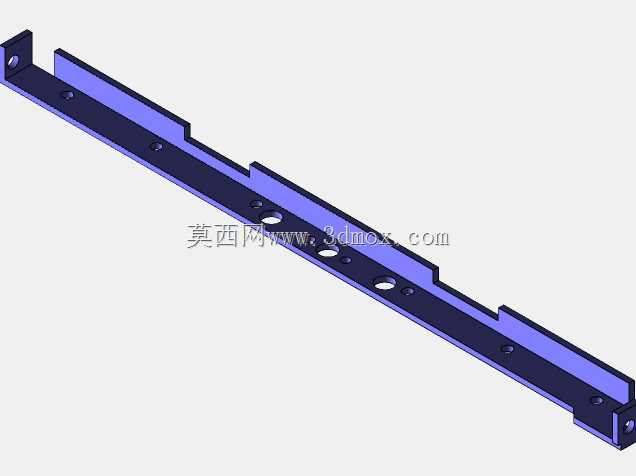

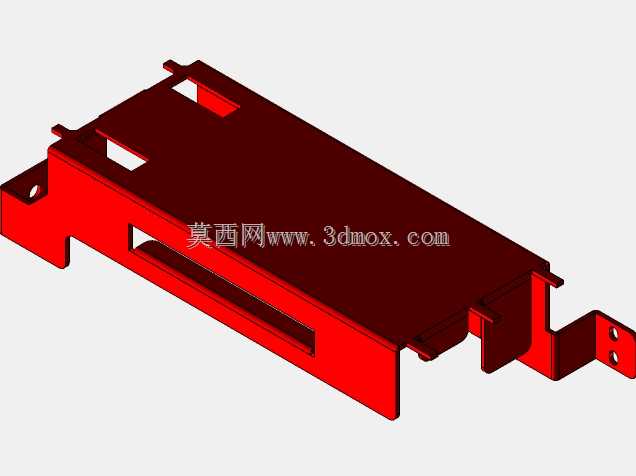

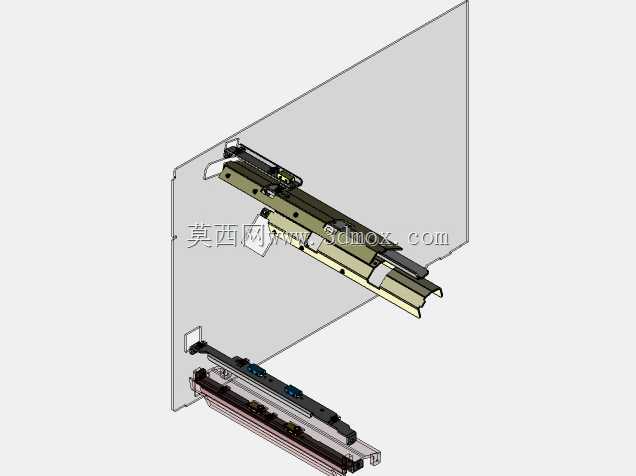

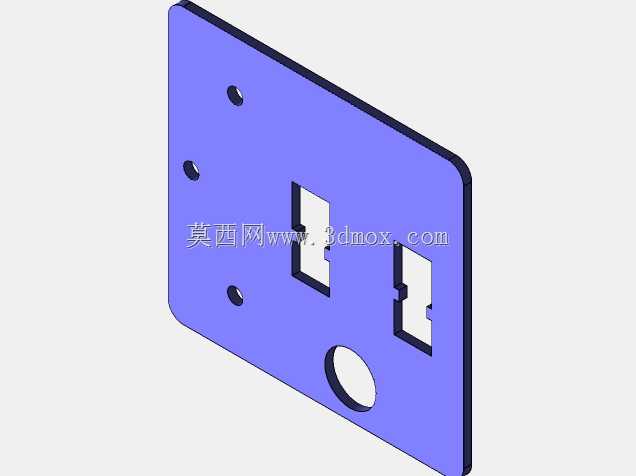

　　支架的主体采用U型环抱式的折弯结构，两侧的立边高度经过匹配计算，刚好可以卡在传感器对应安装位的两侧，形成横向的限位，不需要额外增加定位销就能限制传感器的横向窜动；中间的承托平台做了阶梯式的冲压成型，不同高度的台阶面分别对应传感器本体的不同安装接触面，能让传感器安装后与支架完全贴合，避免出现安装间隙导致的检测角度偏差。支架一端延伸出的安装耳片上开有圆形安装孔，这个孔位的尺寸是按照通用工业安装螺栓的标准规格设计的，安装时可以直接穿过螺栓将整个支架连同传感器固定在设备基座、管路外壁或者阀块的预设安装面上，耳片与支架主体的折弯处做了小圆弧过渡处理，避免折弯处应力集中导致耳片断裂，同时圆弧过渡也能减少钣金加工时的开裂风险。

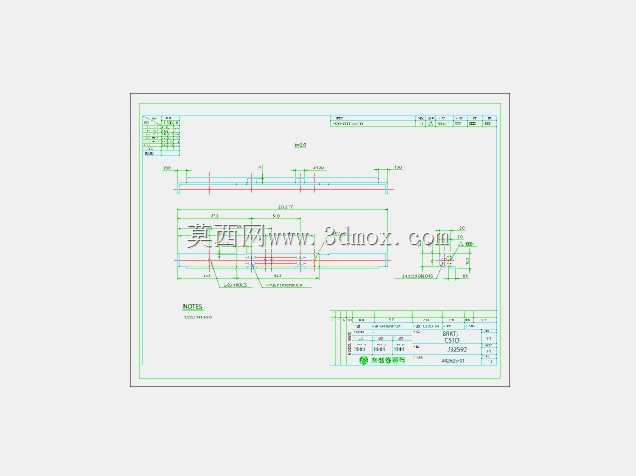

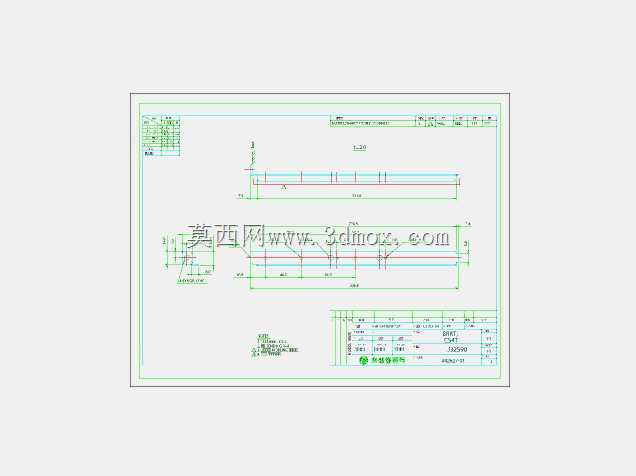

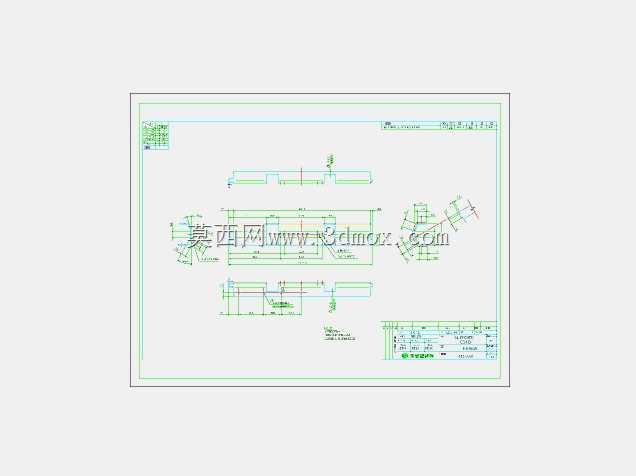

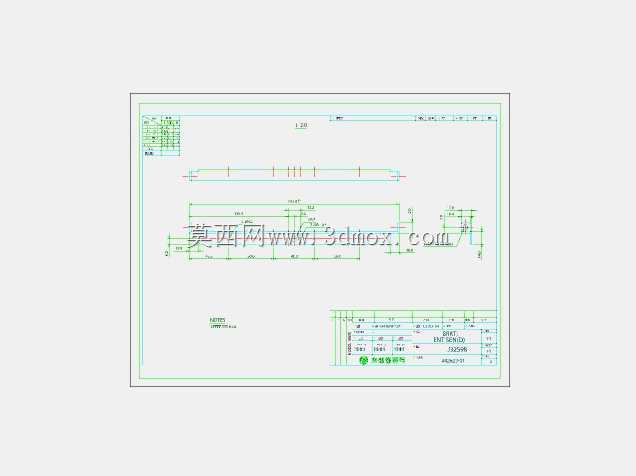

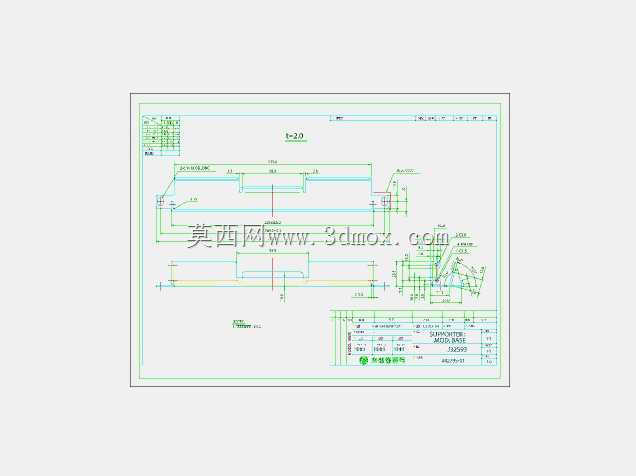

　　在实际选型适配时，需要注意几个安装边界尺寸：首先是两侧立边的内间距，这个尺寸直接决定了可适配的传感器本体宽度，安装前要确认传感器对应安装段的宽度小于立边内间距，同时预留0.1-0.2mm的装配间隙，方便安装时的对位调整，间隙也不能过大，否则会失去横向限位的作用，设备振动时传感器会在支架内晃动；其次是承托平台的高度尺寸，这个尺寸决定了传感器安装后的检测面高度，要和被测对象的检测位置匹配，避免检测距离超出传感器的有效量程；最后是安装耳片的孔位中心到支架主体的距离，这个尺寸要和设备安装面的预留孔位中心距匹配，否则会出现安装孔对位偏差，无法顺利穿入螺栓。从设计思路上看，这款支架没有采用多余的冗余结构，所有的结构特征都服务于安装固定的核心功能：U型折弯的立边除了横向限位之外，还能提升整个支架的结构刚性，平板钣金如果没有折弯加强，厚度较薄时很容易出现弯折变形，两侧的立边相当于给整个支架增加了两道加强筋，大幅提升了支架的抗形变能力；中间承托平台的阶梯结构，除了贴合传感器外形之外，还能在冲压时起到加强筋的作用，避免承托平面在长期受力后出现下凹变形。

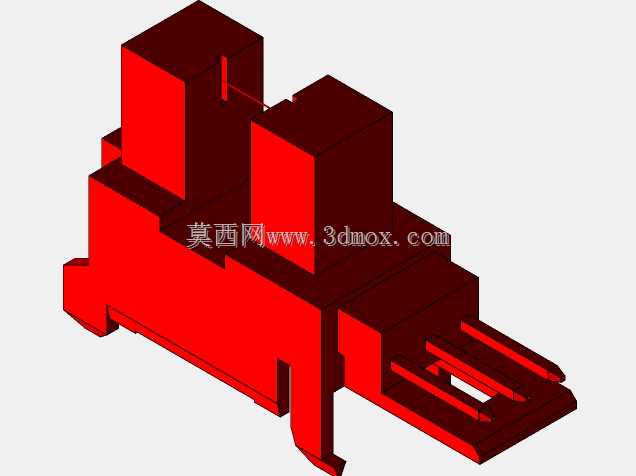

　　在实际工业应用场景中，这类支架常配套在阀块组件的压力、位置传感器安装位，自动化生产线的工件到位检测传感器安装位，流体管路的流量、温度传感器外置固定位，相比采用塑料材质的固定支架，钣金材质的支架耐温范围更广，在工业现场的高温、油污环境下不会出现老化脆化的问题，结构强度也更高，能承受意外的外力碰撞而不会损坏。建模过程中需要重点关注几个工艺细节：折弯处的折弯半径要匹配所选钣金板材的厚度，通常折弯内半径取板材厚度的0.5-1倍，避免折弯时出现板材外侧开裂或者内侧起皱的问题；所有的锐边都要做倒钝处理，避免安装调试时划伤操作人员，同时也能减少应力集中点；安装孔的冲孔方向要和安装面垂直，保证螺栓穿入时不会出现偏斜，紧固后受力均匀。另外，支架的表面处理可以根据使用环境选择，普通工业环境下采用镀锌处理即可满足防锈需求，如果是在腐蚀性较强的化工场景，可以选择喷塑或者不锈钢材质加工，对应的建模参数只需要调整板材厚度和折弯系数即可，整体结构不需要做大幅改动，适配性较强。
