方型出轴步进电机三维结构建模

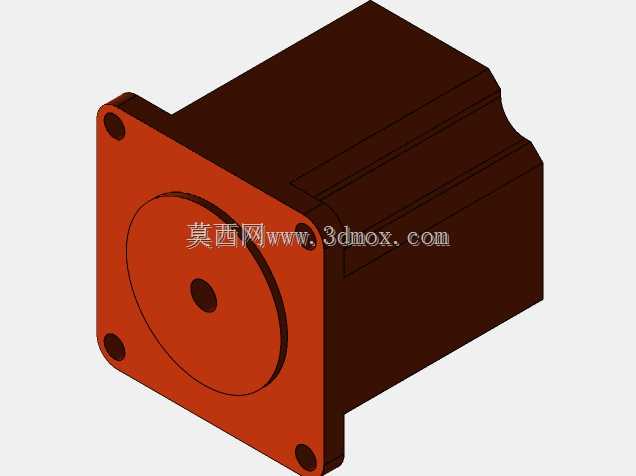

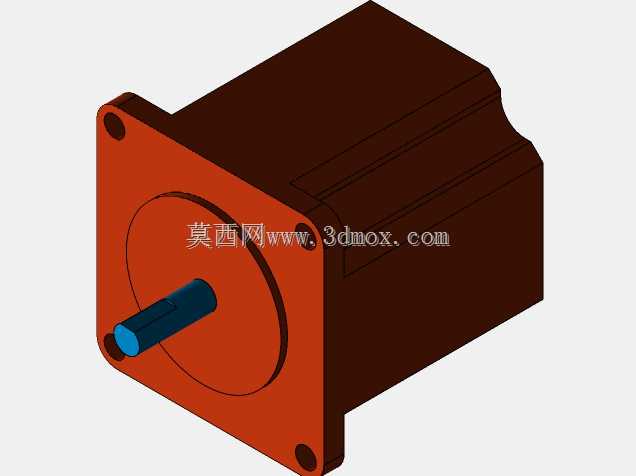

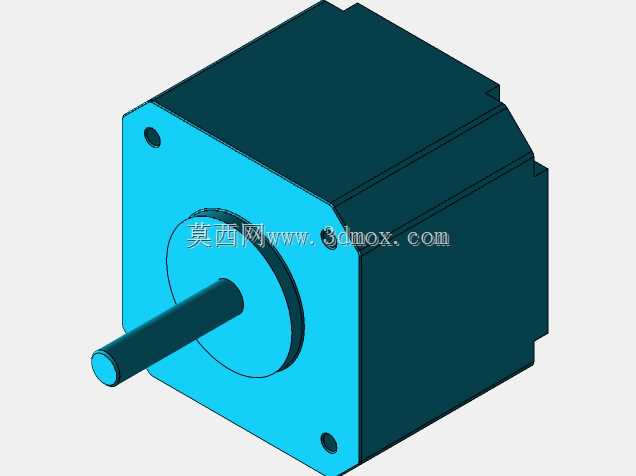

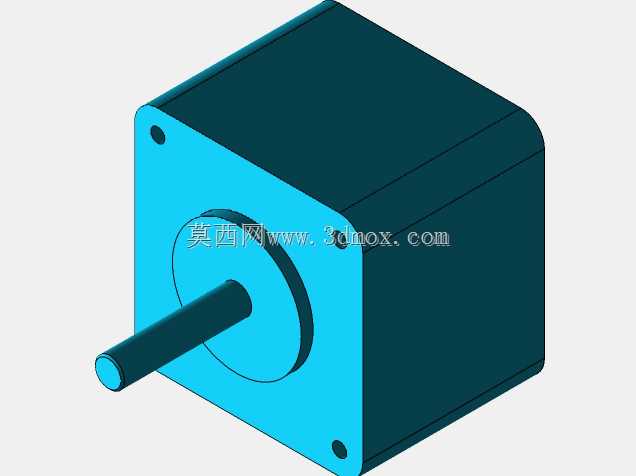

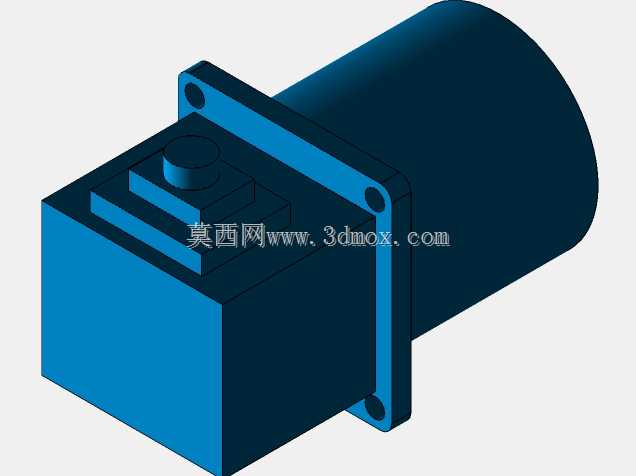

　　从结构设计逻辑来看，这款电机采用单出轴布局，输出轴做了台阶轴设计，轴端预留的装配段可以直接套设同步轮、联轴器或者小型齿轮，轴肩位置可以做轴向定位，避免传动件装配时轴向窜动影响传动精度；机壳采用一体式方型拉伸结构，边角做了小圆弧过渡，既可以避免锐边划伤装配人员，也能提升机壳的结构强度，减少电机运行时的共振形变。机壳前端面的两个对角位置设置了安装定位孔，安装孔的位置公差按照IT7级精度设计，和设备安装板的定位销配合时，可以保证电机输出轴和从动轴的同轴度控制在0.02mm以内，避免因为同轴度偏差导致的联轴器磨损、传动噪音过大问题。这款方壳结构的出轴电机，在小型自动化设备的传动布局中适配性极强，日常做非标设备结构设计时，这类电机常被用在小型输送线的辊筒驱动、点胶设备的位移轴动力输出、3D打印设备的进给传动、小型工装夹具的开合驱动场景中，区别于圆形机壳的电机，方型外壳的四个安装面可以直接贴合设备安装板做平面定位，不需要额外加工弧形定位槽，能大幅降低安装板的机加工成本，也能减少装配时的定位调整工时。

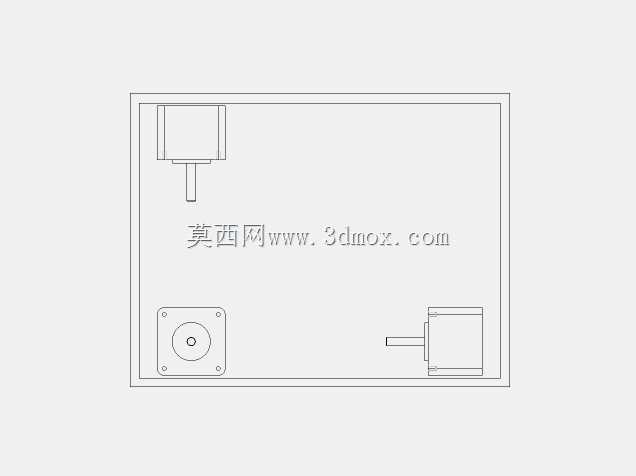

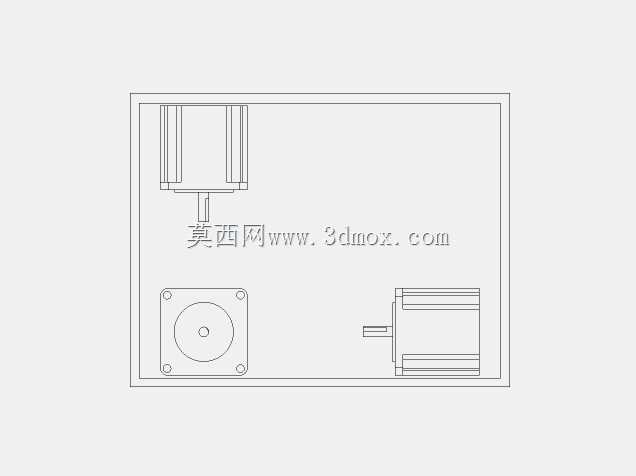

　　做三维建模时，这款电机的外形尺寸边界需要重点把控：机壳的方形截面边长是选型时的核心安装参数，要保证电机装入设备安装腔时，和周边的走线槽、传感器支架预留至少2mm的安全间隙，避免运行时的振动导致机壳和周边部件发生剐蹭；输出轴的伸出长度需要匹配所搭配的传动件厚度，轴径公差按照h6级设计，保证和传动件内孔的过渡配合精度，不需要额外打顶丝就能实现稳定的扭矩传递，当然如果是大扭矩输出场景，轴上预留的平键槽可以加装平键来提升扭矩传递的可靠性。

　　从功能特性来看，这类小尺寸方壳电机多为步进驱动类型，运行时的低速扭矩输出平稳，没有电刷结构的磨损问题，日常维护成本极低，适合在长时间连续运行的自动化工位上使用；机壳的后端面可以搭配对应的编码器组件，实现闭环位置控制，满足有定位精度要求的传动场景需求。在做设备整体布局时，这类电机的出线方向一般设置在机壳后侧或者侧方，建模时需要预留出线的弯折半径空间，避免线材被机壳或者安装板挤压破损，影响设备的电气稳定性。另外这款电机的安装面平面度设计要求较高，装配时不需要额外加装调整垫片就能保证和安装板的紧密贴合，既可以提升电机运行时的散热效率，让机壳的热量直接通过安装板传导散出，也能避免因为安装面间隙导致的电机运行振动放大问题。

　　在做传动链匹配计算时，这款电机的输出扭矩参数需要结合负载的转动惯量做匹配，一般要求负载转动惯量不超过电机转子转动惯量的10倍，避免出现启动失步、定位过冲的问题；建模时把电机的重心位置标注清楚，对于悬臂安装的场景，可以提前计算安装板的受力形变，避免因为电机自重导致安装板变形，影响输出轴的同轴度。很多刚入行的结构工程师做选型建模时，容易忽略电机尾部的编码器或者散热结构的尺寸，导致装配时电机尾部和设备背板发生干涉，这款模型把电机的整体外轮廓做了完整还原，包括机壳的边角圆角、安装孔的沉头深度、输出轴的台阶尺寸都做了精准还原，导入设备装配体后可以直接做干涉检查，不需要再额外核对二维样本的尺寸参数，能大幅提升结构设计的效率。在小型桌面级自动化设备的设计中，这类方壳电机因为安装便捷、定位精度高、占用空间规整的特点，应用占比逐年提升，尤其是在空间紧凑的工位布局中，方形机壳可以和设备的铝型材框架完美贴合，不需要额外设计弧形避让空间，能最大化利用设备内部的安装空间。
