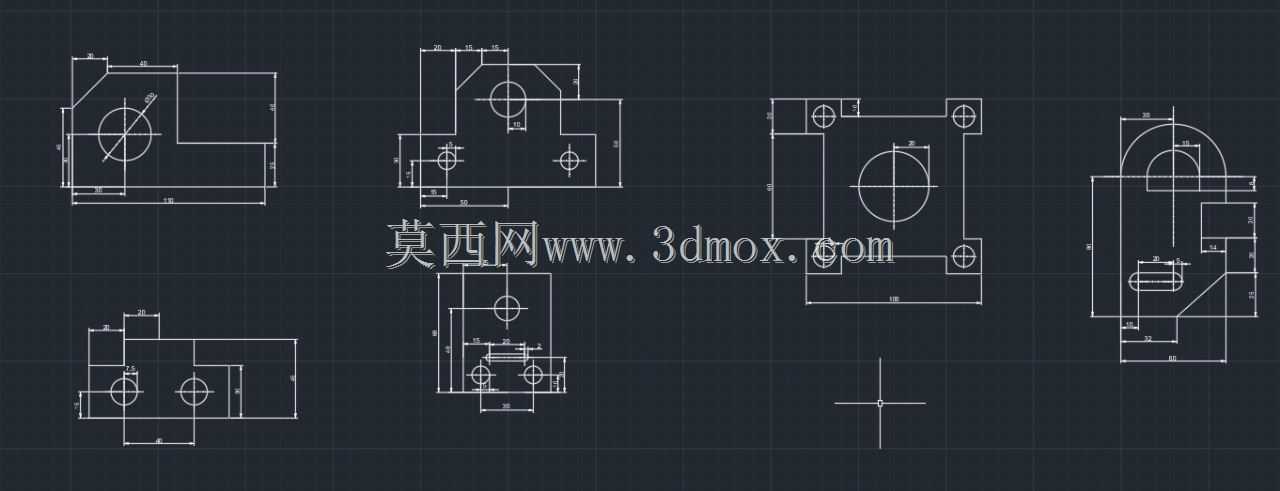

正交投影类机械零件二维工程视图

这类正交投影工程图是机械结构设计落地环节的核心技术载体，在液压阀组加工、通用机械零部件生产、工装夹具装配校验等场景中承担着不可替代的作用，一线加工人员、装配钳工、质检人员都需要依托这类视图完成从毛坯到成品的全流程作业，没有规范的正交视图作为依据，数控铣削、钻镗孔、倒角去毛刺等工序都无法精准开展，甚至会出现零件报废、装配干涉的批量质量问题。

从实际设备用途来看，图中涵盖的阀块类、安装座类、腔体类零件，广泛应用在液压站、流体控制管路、小型设备安装机架等部位，阀块类零件需要在实体内部加工出交叉的通油孔道，外部安装电磁阀、溢流阀、节流阀等控制元件，这类零件的孔道位置、安装面平面度、密封槽尺寸直接决定液压系统的泄漏量、压力稳定性，正交视图通过顶视、前视、侧视三个方向的正投影，能完整呈现每个孔的轴线位置、深度方向的边界、不同孔道的相交关系，避免三维模型转二维时出现的线条遗漏、投影错位问题。安装座类零件则承担着元器件固定、载荷传递的作用，视图上标注的安装孔中心距、底座厚度、定位凸台尺寸，直接决定配套元件能不能顺利装上去，运行时会不会出现振动松脱的问题。

这类视图的设计逻辑完全遵循机械制图的正交投影规则，没有采用轴测图的立体表达，就是为了保证尺寸标注的精准性——正投影视图上的尺寸可以直接映射到零件的实际长宽高方向，加工人员不需要做视角换算，就能直接在机床上完成坐标定位。视图里对直径类尺寸统一用φ符号标注，曲率半径、倒角尺寸都单独标注在对应投影位置，凹口、槽口、螺栓孔这类局部结构，会在最能反映其真实形状的投影面上做完整表达，不会因为视角遮挡出现结构表达歧义。比如阀块上的沉头安装孔，会在垂直于孔轴线的投影面上标注沉孔直径、深度，在平行于孔轴线的视图上标注通孔直径、孔的贯穿位置，哪怕是内部交叉的油孔，也会通过虚线或者局部剖的方式把孔道的走向表达清楚，避免加工时钻穿孔壁造成压力油泄漏。

从外形尺寸与安装边界的表达来看，每个零件的三个正交视图都会把总长、总宽、总高尺寸标注在视图外侧，不会和内部结构尺寸混标，安装面的边界、安装孔的位置度基准、零件与周边配套件的避让间隙，都会通过尺寸链的方式完整呈现。比如方形安装座类零件，会以相邻两个垂直的安装面作为尺寸基准，所有安装孔的中心距都从这个基准出发标注，加工时只要先把基准面铣平，就能通过坐标定位找到所有孔的加工位置，不需要反复换算尺寸。带圆弧轮廓的零件，会把圆弧的圆心位置、半径尺寸标注清楚，和圆弧衔接的直线段也会标注相切位置的边界，避免加工时出现轮廓接刀不顺的问题。

在实际建模与制图过程中，这类正交视图的绘制需要先梳理清楚零件的功能优先级：首先确定需要加工的配合面、安装面，把这些面的投影放在视图的核心位置，再依次排布内部孔道、局部结构的投影，尺寸标注要遵循加工顺序，先标注毛坯下料的总体尺寸，再标注粗加工的面到面尺寸，最后标注精加工的孔位、槽口、倒角尺寸，这样加工人员看图标注的时候能顺着加工流程找尺寸，不用来回翻找视图。同时要注意不同视图之间的投影对应关系，顶视图的左右方向对应零件的长度方向，前视图的上下方向对应零件的高度方向，侧视图的左右方向对应零件的宽度方向，三个视图的投影关系必须严格对齐，哪怕是一条细小的轮廓线，也要能在另外两个视图上找到对应的投影位置，不然就会给加工人员造成误解。比如零件上的一个凹口，在顶视图上呈现为矩形缺口，在前视图上就要对应画出凹口的深度轮廓，在侧视图上也要对应画出凹口的宽度边界，三个视图的线条完全对应，才能准确表达这个凹口的三维形状。

对于一线的结构设计人员来说，绘制这类正交视图不是简单的把三维模型投影出来就行，还要结合加工工艺做合理性校验：比如标注的孔位是不是方便钻头进刀，倒角尺寸是不是符合刀具的加工范围，零件的壁厚是不是满足强度要求，安装孔的位置是不是留够了螺栓扳手的操作空间，这些细节都要在视图上通过尺寸、线条表达清楚，不能只靠三维模型的视觉效果判断。很多刚入行的设计人员容易犯的错误就是只看三维模型的立体效果，转二维的时候漏标关键尺寸，或者投影关系不对，导致加工出来的零件装不上，这也是为什么正交工程图至今还是机械加工领域唯一认可的技术文件，三维模型只能作为辅助参考，最终的加工依据还是这套完整的正交投影视图。
