支腿式工业储料罐体结构设计方案

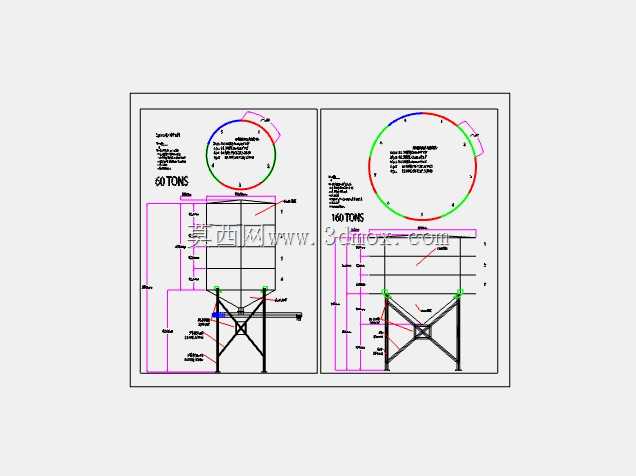

　　这类支腿式储料罐体常见于精细化工、粮食加工、塑料改性生产的车间物料中转环节，区别于大型立式焊接储罐，该类罐体主打中小吨位的定点物料暂存需求，图中呈现的60吨、160吨两种载荷规格，刚好覆盖多数中小生产线的单批次物料缓存容量，不需要额外做大型混凝土基础，适配现有车间的地面载荷条件即可完成布设。从结构设计逻辑来看，罐体主体采用圆柱筒身加锥底出料的经典构型，筒身部分做等壁厚设计，根据存储物料的密度差异调整环向加强筋的排布间距，避免满料状态下筒身出现鼓胀变形；锥段的倾斜角度严格匹配存储物料的安息角参数，针对粉料、颗粒料的不同流动特性，锥角可在45度到60度区间做适配调整，保证出料过程无架桥、堵料问题，不需要额外加装空气锤或振动器辅助出料就能实现顺畅排料。

　　支撑结构采用四腿桁架式设计，区别于单柱式支撑的偏心载荷缺陷，四支腿沿筒身圆周均匀分布，腿柱之间加设交叉斜撑做刚性连接，整体形成稳定的空间受力体系，不仅能承受罐体满料时的垂直静载荷，还能抵消车间内通风、设备运行带来的水平侧向力，支腿底部预留的安装底板可通过膨胀螺栓与地面硬化层固定，安装时不需要做预埋处理，大幅缩短现场施工周期。筒身上部的环形结构是进料与呼吸接口的布设区域，进料管沿切线方向接入筒身内部，可降低物料下落时对罐壁的直接冲刷，同时减少进料过程的粉尘外溢；呼吸口配置在罐顶中心位置，平衡进料、出料过程的罐内外气压差，避免罐体出现抽瘪或超压变形的风险。

　　罐顶还预留了人孔、料位计安装位，方便日常检修与物料存量监测，不需要在现场额外开孔做结构改造。从安装边界来看，60吨规格的罐体整体占地直径控制在3.2米以内，支腿底部的安装孔位跨距为2.8米，整体安装高度不超过7米，适配常规层高的工业厂房；160吨规格的罐体占地直径约4.5米，支腿跨距3.8米，安装高度控制在9米以内，可通过车间现有吊装设备完成整体就位，不需要调用超大吨位吊机。设计过程中针对支腿与筒身的连接部位做了局部加强处理，采用围板焊接结构分散集中应力，避免长期载荷作用下连接部位出现焊缝开裂；锥段与出料接口的连接位置做圆弧过渡处理，减少物料流动的死角残留，换料清理时不需要进入罐体内部即可完成残留物料的吹扫作业。

　　这类罐体的结构设计充分考虑了车间现场的安装与使用需求，所有外露结构件都做了圆角处理，避免安装和运维过程中出现磕碰划伤，支撑腿的高度预留了足够的出料设备安装空间，可在锥底出口下方直接连接旋转阀、螺旋输送机等出料设备，实现物料的密闭输送，减少生产过程中的粉尘污染。不同于大型储罐的现场焊接制作模式，该类罐体可在工厂完成分段预制，运输到现场后仅需完成法兰拼接与支腿固定即可投入使用，安装精度更容易控制，也能减少现场焊接的质量隐患。筒身的环向焊缝全部做满焊处理并做煤油渗透试验，保证存储粉料类物料时无泄漏，针对有腐蚀性的物料存储需求，还可在筒身内壁加衬防腐层，不需要改动整体支撑结构即可拓展适用场景。
