立式三足支撑散料铣削加工设备结构

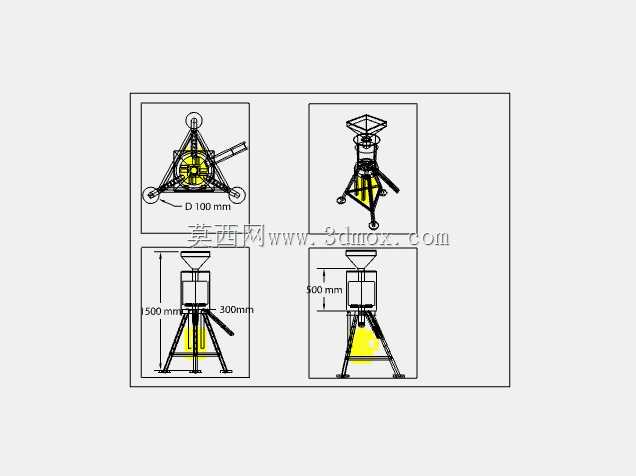

　　从结构设计逻辑来看，设备整体采用上宽下窄的立式布局，顶部设置方形扩口进料斗，斗体下接圆柱形过渡仓，进料斗的扩口角度经过适配，散料倒入后可依靠自重匀速滑入下方加工腔，不会出现物料架桥卡滞的问题，过渡仓采用透明可视的筒体设计，作业过程中操作人员可直接观察内部物料下落速度，及时调整进料量，避免加工腔负载骤增导致的卡停。加工核心区域设置在中部平台位置，平台采用三角支撑结构连接下方机架，三根支腿呈120度均匀分布，每根支腿底部配置圆形防滑脚垫，安装时无需预埋地脚螺栓，直接放置在硬化水泥地面即可保证作业稳定性，支腿之间采用横向连杆做刚性连接，抵消铣削作业时产生的径向振动，避免设备长时间作业出现支腿偏移的问题。这款立式结构的铣削加工设备，主要面向小批量散状硬质物料的表层铣削、均化破碎加工场景，常见于小型粮油加工坊的谷物脱壳铣皮、建材作坊的小块骨料边角铣削修整、小型五金加工点的异形小零件端面铣平作业，区别于大型工业铣床的流水线适配设计，该设备更侧重单机独立作业的灵活性，无需配套复杂的进料出料流水线，单人即可完成上料、操作、出料全流程，适配场地面积有限、加工批量不固定的小微加工场景。

　　动力单元布置在机架中心下方位置，动力输出轴垂直向上连接加工腔内的铣削刀盘，刀盘采用多刀片错位安装设计，刀片刃口角度针对硬质散料的铣削特性做了优化，既可以对颗粒状物料进行表层铣削去皮，也可以对小块异形工件的端面做铣平修整，加工完成的物料顺着平台侧方的倾斜出料滑槽自动滑出，无需额外设置拨料机构，依靠铣削作业产生的离心力即可完成出料导向。从安装边界尺寸来看，设备最大外轮廓为顶部方形进料斗的对角线尺寸，支腿展开后的占地直径小于进料斗对角线长度，安装时预留周边100mm的操作维护空间即可，设备总高度适配成年人站立操作的视线高度，进料斗上沿距离地面的高度无需操作人员抬手过度即可完成倒料作业，出料滑槽下沿距离地面的高度可适配常规集料桶的放置高度，无需额外垫高集料容器。

　　设计过程中针对小微加工作业的维护需求做了适配，中部加工腔的外罩采用快拆结构，无需专用工具即可拆卸打开，方便操作人员定期更换磨损的铣刀片、清理腔体内残留的物料积渣，动力单元与机架之间采用减震垫连接，减少动力运转时的振动传递到支腿，降低作业时的地面共振噪音。侧方的出料滑槽角度设置为35度，既保证铣削完成的物料可以顺利滑出，也不会因为角度过陡导致物料飞溅，滑槽末端做了圆弧收边处理，避免物料流出时出现撒漏。

　　三根支腿的连接节点采用焊接加筋结构，承受铣削作业的交变载荷时不会出现焊缝开裂的问题，底部的圆形脚垫采用硬质耐磨材质，既可以增大与地面的摩擦力，也可以避免支腿直接接触地面造成的地面刮损，长时间作业后如果脚垫出现磨损，可直接单独更换，无需更换整根支腿。设备的进料斗与过渡仓之间采用法兰螺栓连接，针对不同加工物料的进料需求，可更换不同开口尺寸的进料斗，无需改动下方的核心加工结构，拓展了设备的适配加工范围，比如加工流动性较差的片状物料时，可更换带导流棱的进料斗，避免物料在进料斗位置堆积卡滞。
