立式可移动电池训练测试工装设备

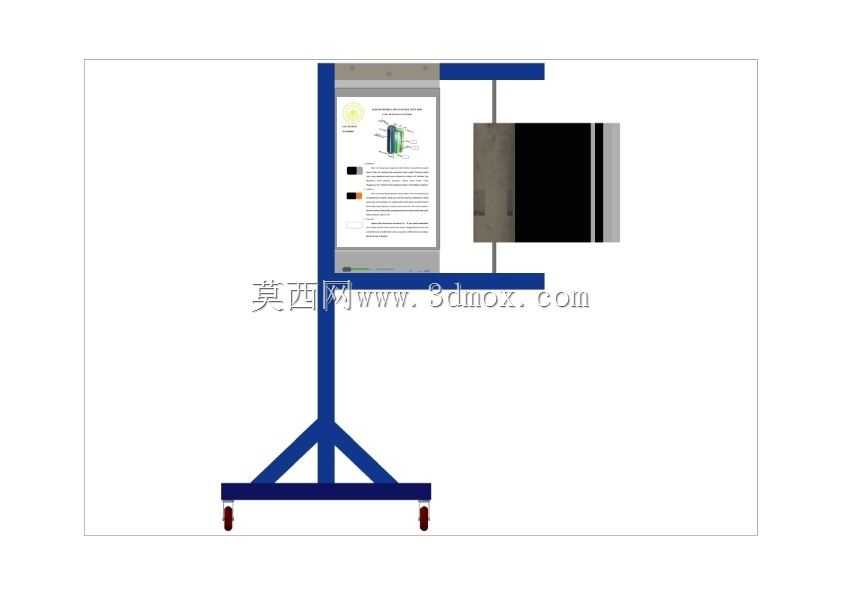

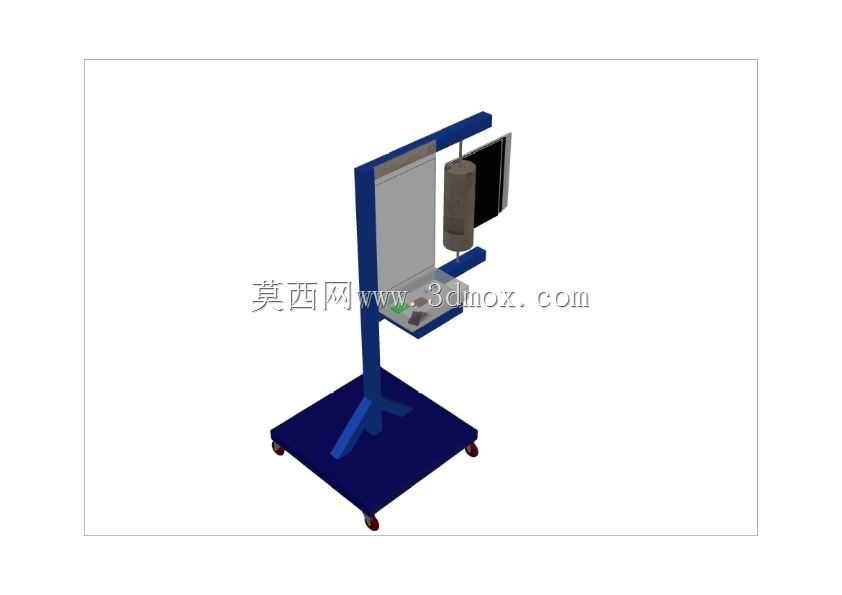

　　该立式可移动电池训练测试工装，主要面向电池性能验证、操作实训类场景使用，在电池生产制程的工序验证环节、职业院校电工电子实训课堂、小型电池模组研发打样测试工位都能适配，核心用途是为18650规格圆柱电池的性能测试、操作训练提供稳定的装夹支撑与操作平台，替代传统固定式测试台架无法灵活移位、适配多工位切换的短板。从功能特性来看，设备底部采用方形配重底座搭配四个万向脚轮，单脚轮带刹车锁定结构，推移时可灵活转向，到位后踩下刹车即可完全固定，不会在测试操作过程中出现滑移偏移；底座上方连接立式方管主立柱，立柱上设置多组可调安装位，可根据测试操作的实际高度需求，上下调整上部操作平台、电池装夹工位的固定位置，适配不同身高操作人员的作业习惯，也能兼容不同长度规格的测试探针、接线端子的安装空间需求。

　　上部的装夹区域设置了侧向靠板与电池固定卡座，卡座采用开口式圆弧槽设计，可直接卡入18650圆柱电池，靠板一侧预留了显示屏、接线端子排的安装位，测试时可直接将电压、内阻检测模块固定在靠板上，接线端直接对接电池正负极，无需额外搭设接线支架，减少测试过程中的接线杂乱问题。设计过程中优先考虑了操作的便捷性与结构稳定性，底座采用加厚钢板焊接成型，整体重心落在底座中心区域，即使上部安装模块后整体重心上移，也不会出现侧翻风险；主立柱与底座之间采用三角加强筋焊接固定，避免长期承重后立柱出现倾斜变形；操作平台边缘设置翻边结构，防止测试过程中使用的小工具、备用电池从平台滑落。

　　从安装边界尺寸来看，底座方形轮廓边长控制在450mm左右，整体设备高度在1200mm上下，上部操作平台的伸出长度不超过300mm，整体占地空间不足0.3平方米，可直接放置在标准实训工作台旁，也可推移到生产线边的临时测试工位使用，不会占用过多生产通道空间；脚轮的安装高度为80mm，推移时底部距离地面留有足够间隙，可顺利通过车间常见的地面接缝、小型门槛，不会出现卡滞问题。设备的电池装夹工位预留了正负两极的接线避让空间，装夹电池时无需额外调整接线位置，直接放入即可对准触点，单批次训练测试过程中，更换电池的操作时间可缩短40%以上，适合需要频繁更换测试样品的实训场景、批量抽检场景。

　　立柱侧面预留了理线卡槽，测试用的电源线、信号线可全部嵌入卡槽内固定，避免线路外露被拉扯导致的接线松脱、测试中断问题；靠板上的显示屏安装位采用通用孔位设计，可适配3.5寸到7寸的常见小型检测显示屏，无需重新打孔即可完成安装，提升了工装的通用适配能力。在实际使用场景中，该设备可同时满足电池充放电测试、内阻检测、装配操作训练三类需求，实训场景下学员可围绕该工装完成电池装夹、接线、参数读取、故障排查等全流程操作，不会因为台架不稳、操作空间不足影响训练效果；生产抽检场景下，质检人员可将设备推移到生产线旁，直接抽取线上的电池样品完成快速检测，无需将样品搬运到固定实验室，缩短检测响应时间。结构设计上没有采用复杂的传动部件，整体以焊接结构、螺栓固定结构为主，日常维护仅需定期检查脚轮转动灵活性、紧固螺栓的预紧力即可，无需复杂的润滑、校准操作，降低了长期使用的维护成本。
