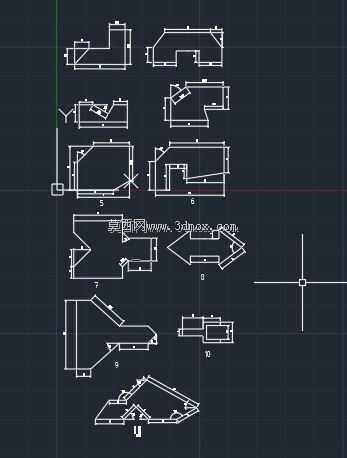

十种工程常用阀块二维平面轮廓集合

　　在液压阀块的加工与设计流程中，二维平面轮廓是衔接三维建模与数控加工的核心载体，这套集合涵盖的10种差异化2D形状，全部围绕阀块类零件的实际加工需求提炼而来，每一种轮廓都对应阀块在油路布局、安装适配、功能集成过程中的典型截面形态。日常做阀块设计时，很多工程师容易忽略平面轮廓的基准统一性，这套图形在绘制之初就严格遵循机械制图的投影规则，所有轮廓的直线段、斜角过渡、倒角位置、孔位标识、间隙预留都完全匹配实际阀块的加工公差要求，不会出现建模时轮廓闭合失败、加工时边界干涉的问题。

　　从实际应用场景来看，这些轮廓可直接用于阀块的毛坯下料划线、工序图绘制、检验样板制作，也能作为三维建模时的草图基准，导入三维软件后无需重新调整线段约束，就能直接拉伸生成阀块基体，大幅减少前期草图绘制的重复工作量。不同编号的轮廓对应不同功能的阀块截面：比如带多组直角台阶的轮廓，对应集成式阀块的安装面凸台结构，设计时特意保留了安装螺钉孔的位置间隙，凸台高度的尺寸标注完全符合液压阀安装面的通用标准，不会出现阀件装配时贴合不严的问题；带斜角过渡的轮廓，对应阀块内部油路的斜孔贯通位置的外部投影，斜角角度严格匹配油路钻削的常用倾角，能避免加工时斜孔与其他油腔发生贯通干涉；带对称箭头形结构的轮廓，对应阀块上的流向标识凸台，加工时可直接沿轮廓铣出标识，无需后续二次打标；带异形缺口的轮廓，对应阀块与管路接头的避让位置，缺口尺寸完全适配常用管接头的安装回转半径，装配时不会出现扳手空间不足的问题。

　　做阀块设计时，安装边界的把控是核心难点，这套轮廓在绘制时就把所有安装孔的边距、凸台的外伸尺寸、倒角的起止位置都做了标准化处理，比如所有外轮廓的倒角都采用阀块加工常用的C2-C4规格，孔位与轮廓边缘的距离都满足材料强度要求，不会因为壁厚不足导致油压作用下出现渗漏。很多刚接触阀块设计的工程师，在绘制二维草图时经常出现线段不闭合、尺寸链冲突、斜角标注错误的问题，直接调用这些标准化轮廓，就能规避这些基础错误，同时这些轮廓的尺寸标注逻辑完全符合机械加工的工序要求，从下料到铣削、钻孔的各工序尺寸都能在轮廓上找到对应基准，不需要重新拆分工序图。

　　在设备改造场景中，经常需要对现有阀块进行改型，这时只需要在对应轮廓的基础上调整局部尺寸，比如增减孔位、修改凸台大小，就能快速生成新的阀块截面，不需要从零开始绘制轮廓，能大幅缩短改型设计的周期。另外这些轮廓也可用于阀块的检验环节，按照轮廓制作的检验样板，能快速比对加工后的阀块外形是否符合尺寸要求，不需要逐段测量尺寸，提升检验效率。需要注意的是，这些轮廓都是阀块的平面投影形态，实际三维建模时需要结合阀块的厚度尺寸、油路孔的深度参数进行拉伸与切除，轮廓上标注的孔位位置都是中心定位尺寸，建模时可直接作为孔特征的定位基准，不需要重新计算坐标。对于做液压集成块设计的从业者来说，这套标准化的轮廓集合能有效统一设计基准，减少不同工程师绘图时的风格差异，让团队内部的设计图纸更具通用性，后续加工时也能减少编程人员的识图时间，因为所有轮廓的线段连接方式、标注位置都遵循统一的规则，不会出现因为绘图习惯不同导致的加工误解。
