阀门用菱形双孔连接腺体结构设计

在工业管路流体控制系统里，这类腺体结构是阀块组件中承担密封压紧、定位衔接功能的核心零件，常配套应用在中小通径的仪表阀门、管路控制阀组当中，尤其适配对安装空间有严格限制的仪器仪表配套阀组场景，比如实验室流体控制管路、小型化工取样阀组、气动控制回路的阀岛集成单元里，这类零件的加工精度、安装适配性直接影响整个阀组的密封可靠性与长期运行稳定性。

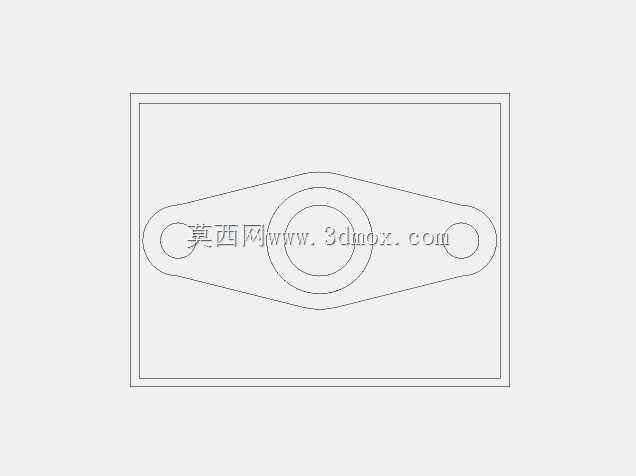

从结构功能来看，该腺体采用菱形对称布局设计，中间设置同轴环形凸台结构，这个环形区域是和阀杆密封件直接配合的部位，环形的内径尺寸需要和阀杆外径、密封填料的尺寸形成精准配合，既要保证密封填料被均匀压紧，避免介质从阀杆配合间隙泄漏，又要控制压紧力不会过大导致阀杆动作卡滞，增加操作力矩。两端的对称通孔是安装固定孔，两个孔的中心距是核心安装尺寸，在设计阶段需要和阀块上的对应安装螺孔位置完全匹配，孔位公差一般控制在±0.05mm范围内，避免安装时出现强制装配导致的零件变形，影响密封面的平面度。

设计这类零件的时候，首先要考虑的是安装边界的约束，因为很多仪表阀组的安装空间非常紧凑，菱形的外轮廓相比传统的圆形法兰或者方形压盖，能够在保证足够压紧强度的前提下，尽可能缩小零件的整体占用空间，两个安装孔布置在菱形的两个对角端点位置，拧紧安装螺栓的时候，压紧力可以沿着菱形的长轴方向均匀传递到中间的密封填料区域，不会出现偏载导致的填料受力不均，局部泄漏的问题。中间的环形凸台高度需要和阀块上的密封槽深度匹配，凸台的下端面是直接压在密封填料上的，端面的平面度要求不低于0.02mm，表面粗糙度要达到Ra1.6以上，避免端面存在微观划痕导致密封介质渗漏。

从实际使用场景出发，这类腺体零件的材质选择通常会根据管路输送介质的特性调整，普通水、气介质工况下常用304不锈钢加工，有腐蚀性的化工介质场景会选用316L不锈钢或者聚四氟乙烯衬里结构，高压工况下还会对零件进行调质处理提升结构强度，避免螺栓拧紧力过大导致零件变形。在装配过程中，两个安装螺栓需要采用对角分次拧紧的方式，每次拧紧的力矩增量控制在额定力矩的1/4，逐步将密封填料压紧，不能单次单侧拧紧，否则会导致腺体倾斜，阀杆和密封件偏心，不仅会加快密封件的磨损，还会出现阀杆动作卡涩、外漏的故障。

在三维建模过程中，需要重点关注几个配合尺寸的关联：中间环形结构的内外径同轴度要控制在0.03mm以内，两端安装孔的轴线要和中间环形结构的轴线保持平行，垂直度公差不大于0.02mm，否则安装后会出现阀杆偏心的问题。菱形外轮廓的倒角处理也有实际作用，外边缘设置C1的倒角，既可以避免安装时锐边划伤操作人员，也能在装配时起到导向作用，方便零件快速对准阀块上的安装位置。另外，零件的厚度尺寸需要结合密封填料的压缩量计算，一般密封填料的初始压缩率在15%-25%之间，腺体的厚度要保证在螺栓拧紧到额定力矩后，仍然留有3-5mm的调整余量，方便后期密封件出现磨损时，可以进一步拧紧螺栓补偿压缩量，延长密封组件的使用寿命，不用频繁拆解更换填料。

这类结构相比传统的整体式压盖，还有一个明显的优势，就是拆装维护的时候不需要完全拆下整个阀组周边的管路，只要松开两个固定螺栓就可以取下腺体，更换内部的密封填料，维护操作的空间要求更低，特别适合集成度高、管路布置密集的仪控柜内部阀组使用。在做结构强度校核的时候，需要重点验算两个安装孔之间的截面强度，也就是菱形长轴方向的最小截面处，要能承受螺栓额定拧紧力下的拉应力，不会出现零件断裂的情况，同时中间环形结构的刚度也要满足要求，在螺栓压紧力下不会出现翘曲变形，保证整个压紧端面和密封填料完全贴合。
