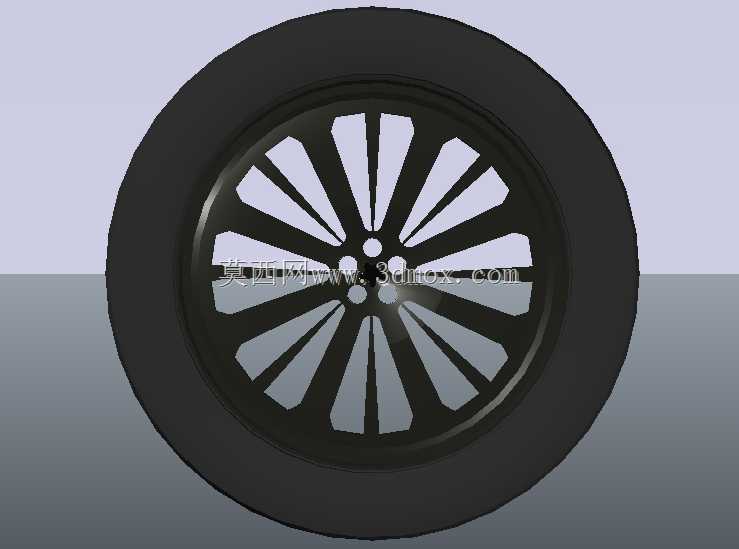

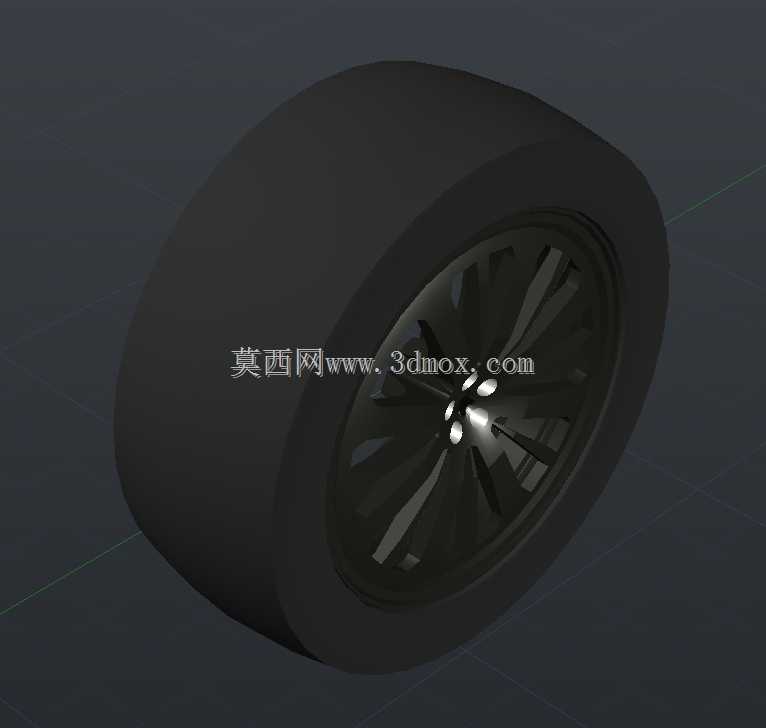

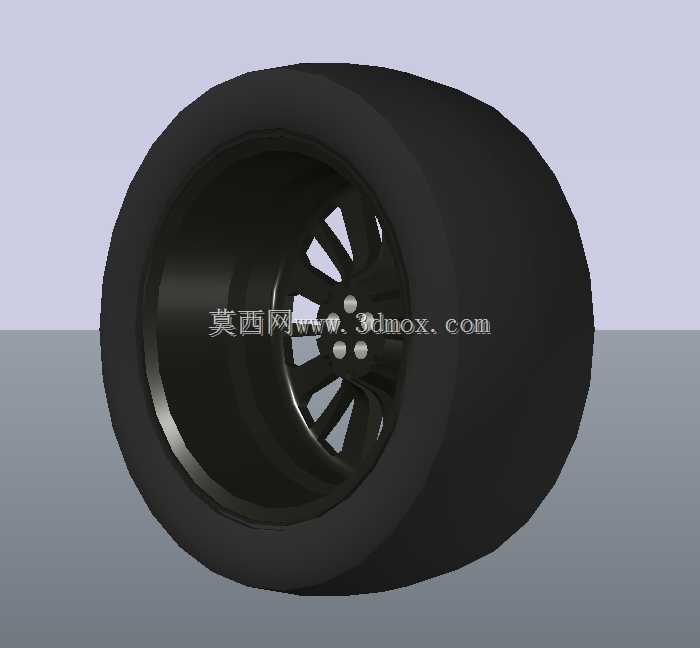

碳纤维材质多辐条汽车轮毂轮圈结构

在民用乘用车改装、场地赛车调校的工程场景中，轮圈作为连接轮胎与车桥传动端的核心承载部件，其结构设计、材料选型直接影响整车簧下质量表现、行驶动态响应以及弯道侧向支撑性能。这款碳纤维轮圈在设计初期，就围绕簧下质量降低的核心需求展开结构拓扑优化，区别于传统铸造铝合金轮圈的等厚辐条设计，这款轮圈采用了变截面多辐条放射式布局，每根辐条从中心安装盘位置向外延伸至轮辋边缘的过程中，截面厚度按照载荷传递路径做梯度变化，中心安装盘区域保留足够的实体厚度来匹配轮毂轴承的安装接触面，避免螺栓锁紧时出现局部应力集中导致的碳纤维层间剪切破坏。

从安装边界来看，轮圈中心定位孔的尺寸公差严格按照乘用车轮毂通用配合标准设计，螺栓孔的节圆直径匹配主流紧凑型性能车、入门级场地赛车的轮毂安装规格，轮辋的宽度、偏距参数经过反复校核，既能够保证配套轮胎安装后胎侧与轮辋贴合面的密封可靠性，也能避免转向过程中轮胎与轮拱内衬、悬架摆臂发生运动干涉。轮辋与轮胎接触的胎圈座位置，特意做了局部增强铺层设计，因为车辆在急加速、紧急制动以及高速过弯时，胎圈位置会传递极大的纵向与侧向载荷，普通碳纤维铺层如果不做局部增强，长期交变载荷作用下容易出现层间剥离的问题，这里的铺层角度特意调整为0度与45度交替堆叠，0度铺层承担径向的冲击载荷，45度铺层承担扭转方向的剪切载荷，兼顾不同工况下的强度需求。

辐条的造型设计并非单纯追求视觉效果，每根辐条之间的镂空区域经过通风散热效率的仿真验证，车辆连续制动时，刹车卡钳与刹车盘摩擦产生的大量热量可以通过辐条之间的镂空通道快速导出，避免刹车系统因为温度过高出现热衰减，影响制动安全性。对比同尺寸的铸造铝合金轮圈，这款碳纤维轮圈的单轮重量能够降低40%左右，簧下质量的降低能够直接减少悬架系统的往复运动惯性，让减振器能够更快速地跟随路面起伏动作，轮胎的接地贴合度会有明显提升，不管是日常道路行驶的细碎颠簸过滤，还是场地赛道里的高速变道响应，都能带来更直接的操控反馈。

在结构细节处理上，轮圈中心的螺栓孔位置都预埋了金属衬套，避免碳纤维材质直接与钢制轮毂螺栓、铝合金轮轴接触面发生硬接触，防止反复拆装过程中碳纤维孔位出现磨损、扩孔的问题，延长轮圈的实际使用寿命。轮辋的边缘位置做了小角度的圆弧过渡处理，一方面是避免轮胎拆装过程中尖锐边角划伤胎圈橡胶，另一方面也能减少车辆行驶过程中轮辋边缘被路肩剐蹭时的应力集中，降低轻微剐蹭就导致轮辋开裂的风险。

从实际应用场景出发，这款轮圈既可以满足民用性能车的街道改装需求，也能够适配入门级场地赛车的竞技使用要求，碳纤维材料本身的阻尼特性比金属材料更优异，能够过滤掉一部分路面传递上来的高频振动，减少行驶过程中的路噪传递，提升驾乘的质感。设计过程中还针对轮圈的径向疲劳、弯曲疲劳性能做了多轮仿真迭代，确保在额定载荷下，轮圈的各部位应力值都低于碳纤维复合材料的许用应力值，不会出现结构性失效。轮圈的整体动平衡余量在设计阶段就通过结构对称布局做了预先控制，减少后期装配时需要粘贴的平衡块重量，避免高速行驶时因为动平衡问题出现方向盘抖动的情况。
