带空气动力学模拟功能的战斗机外形设计

项目分类:飞机 发布时间:2025-12-18 ID:1102486
  • 带空气动力学模拟功能的战斗机外形设计
  • 带空气动力学模拟功能的战斗机外形设计
  • 带空气动力学模拟功能的战斗机外形设计

该战斗机外形设计方案,核心围绕亚跨音速段的气动效率优化展开,可直接用于航空科普教具制作、小型飞航器验证平台开发、高校航空航天专业气动教学演示场景,也能作为航模爱好者设计固定翼航模的结构参考蓝本。从实际用途来看,这套模型整合了基础气动布局的核心特征,既可以通过调整舵面偏角模拟不同飞行姿态下的受力变化,也能依托外形曲面数据开展低速风洞试验的前期数值模拟,帮助设计人员快速验证布局方案的升阻比特性,减少后续实物试验的迭代次数。

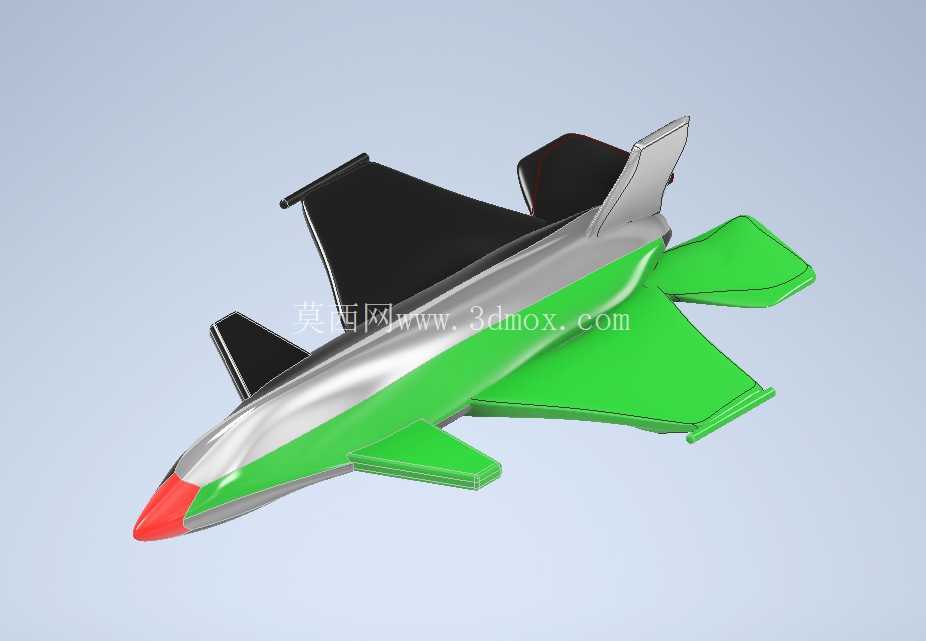

在功能特性层面,模型采用常规边条翼布局,机头部分做了尖锥修形,能够有效降低高速飞行时的激波阻力,边条从机头后侧延伸至主翼根部,在大迎角飞行状态下可以拉出稳定的脱体涡,给主翼上表面补充气流能量,推迟失速迎角的到来。主翼选择后掠翼设计,翼面做了轻微的下反处理,配合全动式垂直尾翼与水平尾翼,能够在滚转、俯仰、偏航三个轴向都获得足够的操纵力矩,尾翼与机身的连接位置做了整流过渡,避免气流在连接处产生分离,降低尾部阻力的同时,也能减少尾翼在跨音速段的颤振风险。机身采用翼身融合设计,从机头到机尾的曲面过渡平滑,没有明显的棱角凸起,既可以降低整机的雷达反射截面积,也能让气流沿着机身表面顺畅流动,减少摩擦阻力。

设计思路上,整个建模过程优先保证气动曲面的连续性,所有翼面与机身的连接面都做到G2连续,避免曲面出现拐点导致气流提前分离。建模时先绘制机身的纵向基准线,确定机头锥角、机身最大截面位置、尾喷口直径的核心参数,再通过多截面曲面命令生成机身主体,之后叠加边条翼与主翼的翼型数据,翼型选择低速性能优异的层流翼型,相对厚度从翼根到翼尖逐渐减薄,既保证翼根处的结构强度,也能降低翼尖的诱导阻力。垂尾与平尾的翼型选择对称翼型,保证在正负迎角下都能获得稳定的操纵力矩,舵面的偏转角度预留了±25度的活动空间,能够覆盖常规飞行与大机动飞行的操纵需求。起落架舱的位置做了内埋式设计,舱门与机身表面齐平,避免凸起结构破坏整机的气动完整性。

从外形尺寸与安装边界来看,模型按照1:48的缩放比例设计,整机长度约320mm,翼展约210mm,机高约85mm,主翼后掠角为42度,边条后掠角为65度,机身最大直径约55mm,垂尾高度约60mm。如果用于航模制作,机身内部预留了直径40mm、长度120mm的设备安装舱,能够容纳常规的动力电机、电池、舵机与接收机,主翼内部预留了舵机安装槽,槽位尺寸为25mm×15mm×10mm,可直接安装9g规格的微型舵机,舵面的传动摇臂安装位置距离转轴10mm,能够保证舵面偏转时的力矩传递效率。尾翼的操纵线从机身内部的走线槽穿过,不会外露在机身表面破坏气动外形。如果用于气动教学演示,模型底部预留了标准的风洞支杆安装接口,接口直径为12mm,深度为20mm,能够直接适配常规教学风洞的支杆尺寸,安装后整机的重心位于支杆接口前15mm处,与整机的气动焦点位置匹配,保证风洞试验时的受力测量精度。

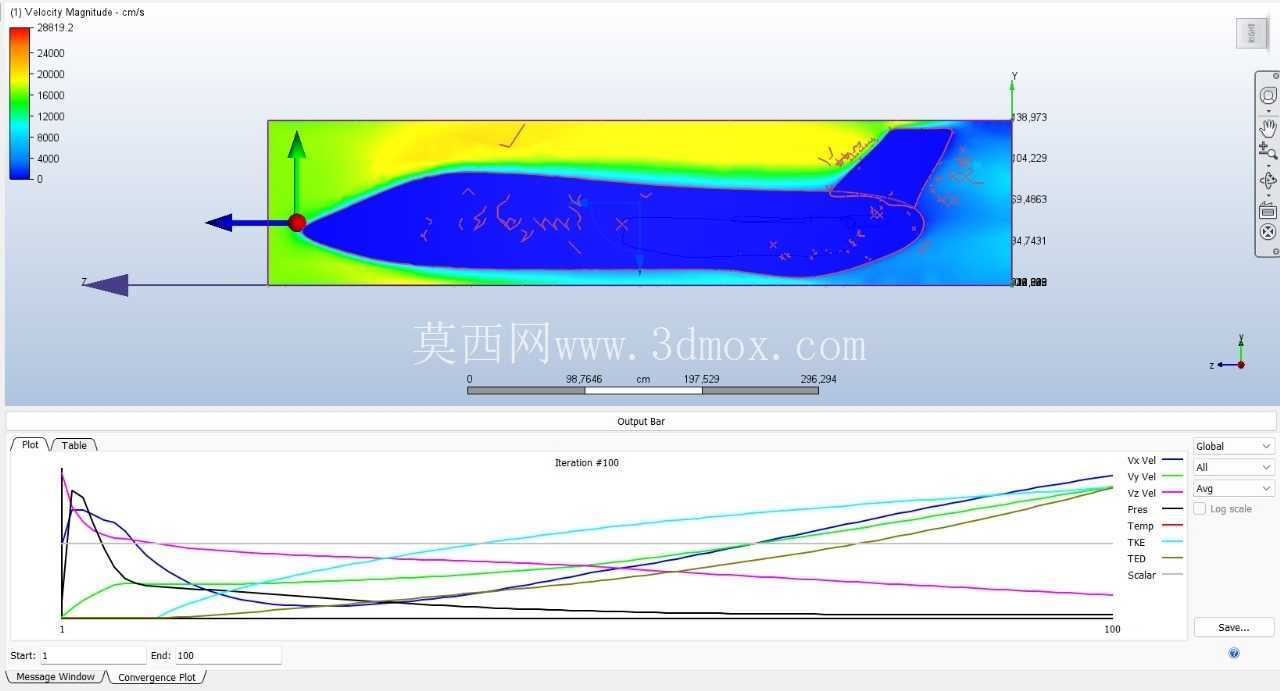

在细节处理上,机头的红色雷达罩部分与机身主体做了分色设计,曲面贴合度误差控制在0.1mm以内,不会出现台阶差影响气流流动。主翼后缘的襟翼与副翼做了单独的分件设计,既可以在模拟时调整偏转角度,也能在实物制作时单独安装舵机实现操纵功能。机身表面没有多余的凸起结构,所有天线、传感器的位置都做了保形设计,与机身曲面完全贴合,尽可能降低附加阻力。整个模型的曲面数据可以直接导入气动仿真软件,划分网格后开展不同迎角、不同马赫数下的升阻特性、压力分布、流场变化的模拟计算,帮助设计人员快速找到布局的优化点,比如调整边条的后掠角、主翼的安装角、尾翼的配平角度,进一步提升整机的气动效率。对于航模制作爱好者来说,这套模型的结构分件合理,打印制作时不需要添加过多支撑,翼面的薄壁部分厚度控制在1.5mm,既保证足够的结构强度,也能控制整机重量,满足飞行时的重量要求。
