在流体管路系统的阀门装配环节,这类异形板状阀块固定件是管路集成安装里很容易被忽略但又直接影响装配可靠性的小零件,很多现场装配出现的阀件偏移、管路对接错位问题,追根溯源往往是固定连接件的结构设计没有匹配实际安装边界导致的。从实际使用场景来看,这类零件主要用在中小通径的手动球阀、截止阀的阀组集成安装工位,尤其是在紧凑型阀岛、设备内嵌式管路排布的场景里,没有多余的空间布置 bulky 的标准安装支架,就需要这类贴合阀件外形轮廓的定制固定件来完成阀件与安装基板的连接,同时兼顾相邻管路的避让需求。

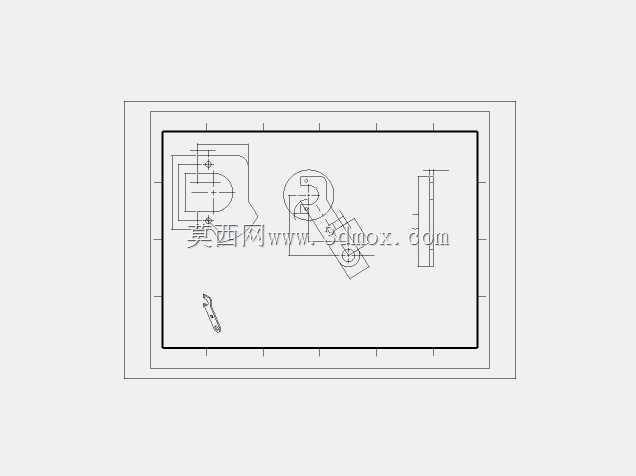

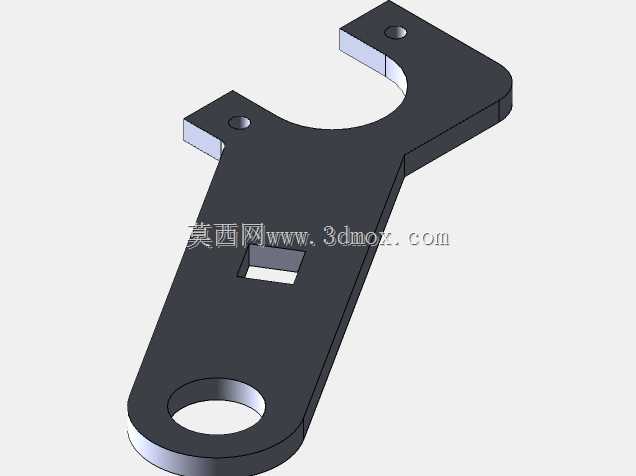

从功能特性上看,这个零件的结构完全围绕实际装配需求设计:上端的开口U型槽是直接卡接阀杆端部或者阀件的定位凸台的,槽口的两个小凸台面上各设置了一个沉孔,用来穿装固定螺钉,安装的时候不需要把整个阀件抬升穿过封闭孔,直接侧向卡入之后拧紧紧固件即可,能大幅提升狭小空间内的装配效率,后期维护拆换阀件的时候也不需要完全拆卸相邻管路,松开螺钉就能侧向移出阀件,维护效率比封闭孔式的安装板高不少。零件主体的长条形板身做了等厚度设计,厚度方向的尺寸匹配常用阀件的安装间隙,不会因为板件过厚导致阀件装配后出现轴向窜动,也不会因为板件过薄在长期管路振动下出现形变断裂。板身中部的方形通孔是为了避让阀件上的定位销或者管路接头的突出部分,避免装配时出现硬干涉,很多新手设计这类固定件的时候容易忽略这个避让位,导致实物装配时零件无法贴平安装面,强行拧紧紧固件会造成阀件壳体受力开裂。板身下端的圆孔是主固定孔,用来穿装螺栓将整个固定件锁定在安装基座上,孔位做了倒角处理,避免螺栓装配时刮伤螺纹或者出现应力集中导致孔边开裂。
设计这类零件的时候,首先要确认的是安装边界的尺寸链:上端U型槽的开口尺寸要比卡接的阀件凸台直径大0.2-0.5mm,预留装配公差同时不会出现过大的旷量,槽的深度要刚好覆盖凸台的定位高度,保证卡入后阀件不会出现径向晃动;两个沉孔的中心距要严格匹配阀件上的安装螺纹孔中心距,公差控制在±0.1mm以内,避免螺钉装配时出现别劲的情况;中部方形避让孔的位置要对应阀件突出结构的中心,单边预留至少1mm的间隙,抵消加工和装配的累积误差;下端主固定孔的中心到U型槽定位面的距离,要匹配阀件安装后到基座固定点的距离,保证装配后阀件的管路接口和相邻管路同轴。材质选择上这类零件一般选用304不锈钢或者Q235碳钢做表面发黑处理,304材质适合有腐蚀性流体的工况,发黑碳钢适合普通工业管路场景,成本更低且强度足够。加工工艺上这类薄板件一般采用激光切割下料之后做沉孔、倒角加工,不需要复杂的铣削工序,加工成本低,适合批量配套使用。
实际现场使用中,这类固定件能解决很多标准支架无法适配的问题:比如在设备内部的阀组排布时,相邻阀件的间距只有不到20mm,标准角码根本没有安装空间,这种一体化的异形固定件可以同时完成阀件定位和基座固定,不需要额外的转接件;在有持续振动的管路系统里,这种贴平式的固定结构比悬臂式支架的抗振性能更好,能有效避免长期振动导致的紧固件松动、阀件泄漏问题。设计建模的时候需要特别注意各个孔位的拔模方向和板件的边缘倒角,所有锐边都要做R0.5的倒角处理,避免装配时划伤操作人员的手,也避免尖锐边缘割伤相邻的软管管路。另外板身的平面度公差要控制在0.1mm以内,保证装配时和安装面、阀件端面完全贴合,不会出现局部间隙导致的受力不均。
