双侧带耳双镂空安装固定连接钣金支架

　　这款钣金支架在自动化生产线的工位定位模块、小型检测设备的载板固定场景中应用十分广泛，日常做设备改造时经常会遇到需要在有限安装空间内实现跨距连接、同时承载侧向剪切力与垂直方向压装力的需求，这类支架就是为适配这类场景设计的。从结构上看，整体采用等厚钣金折弯成型，主体为长条形平直承载段，两端延伸出垂直于主体平面的支耳结构，支耳上预留的沉头安装孔可直接配合内六角螺丝完成与设备铝型材框架的锁附，沉孔设计能让螺丝头完全埋入支架平面，不会突出表面干涉后续安装的其他构件，避免了额外的沉孔二次加工工序，适配常规的钣金冲压加工工艺，量产时一致性较好。

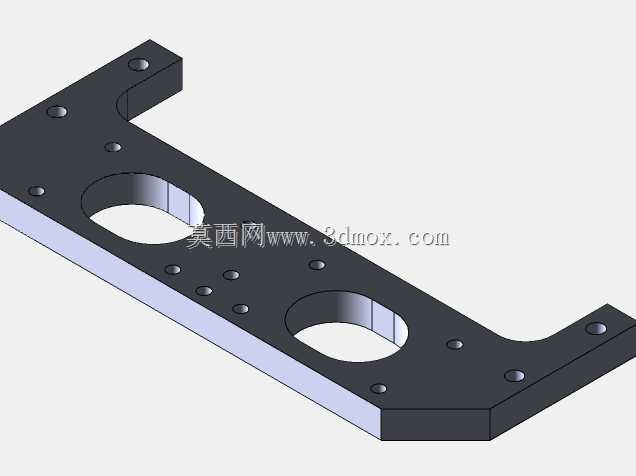

　　主体承载段上开设的两个大尺寸长圆形镂空孔，并非单纯为了减重，一方面是在支架跨距较长的情况下，通过镂空释放钣金折弯后残留的内应力，减少长期承载后出现的平面翘曲变形，另一方面这两个镂空位可以作为管线穿设通道，设备上的传感器线缆、气路软管可以直接从孔位穿过，不用额外在支架旁布置走线槽，压缩整体安装空间。支架平面上分布的多组小孔径安装位，孔径统一适配M3规格的紧固件，可直接固定小型光电传感器、缓冲挡块或者薄型载板，孔位的排布间距参考了常规工业铝型材的槽距标准，安装时不需要额外打孔调整，直接对齐锁附即可，能大幅缩短现场装配的调机时间。

　　设计时首先确定的是两端支耳的中心跨距，这个尺寸直接匹配常用的200mm规格铝型材安装间距，支耳的折弯高度控制在15mm，刚好能避开铝型材表面的槽口凸起，保证支架安装后主体平面与型材框架表面保持平行，不会出现倾斜导致的安装面受力不均。主体板材的厚度选用2mm的冷轧钢板，表面做发黑处理，兼顾刚性与防锈能力，经过受力校核，在两端支耳完全固定的情况下，主体中部可承受不超过8kg的垂直静载荷，完全满足小型传感器、轻质载板的安装承载需求。支架的边缘全部做了C0.5的倒角处理，没有尖锐的冲切毛边，装配时不会划伤操作人员的手部，也不会刮破穿设的线缆外皮。

　　在实际装配场景中，这类支架常被用在皮带输送机的侧边挡料机构安装、小型装配工位的工件到位传感器固定、检测设备的光源安装支架等位置，相比采用角件拼接的安装结构，这种一体化折弯的支架整体刚性更好，不会出现拼接处的松动移位，长期运行后不需要反复紧固螺丝。做三维建模时，需要重点注意折弯处的内R角取值，要匹配常规钣金折弯的下模槽宽，避免设计出的折弯角度在实际加工时出现回弹超差，沉头孔的深度要严格控制，不能超过板材厚度的三分之二，否则锁附螺丝时容易出现支架局部凹陷变形，影响安装平面的平面度。另外支架上的所有安装孔位都做了位置度公差约束，孔位中心相对于支架基准边的位置偏差控制在0.1mm以内，保证批量加工时的互换性，更换支架时不需要重新调整安装位置，直接替换即可恢复设备精度。
