3mm厚金属板焊接弯头结构设计

　　在工业管路布设场景中，这类厚板焊接弯头是管路转向衔接的核心受力构件，常见于通风除尘管路、低压流体输送管线、工业废气排放系统的转角位置，区别于冲压成型的薄壁弯头，3mm厚金属板焊接制作的弯头，能承受更高的管路负压与外部载荷，适配车间固定布设的永久性管路系统，不需要频繁拆卸更换的工况下，焊接结构的密封性能与结构强度更具优势。从实际使用需求出发，这类弯头的设计首先要匹配对应管路的通径要求，每一段展开料的轮廓都要结合弯曲半径做精准的钣金展开计算，避免拼接时出现错边、间隙不均的问题，影响后续焊接质量与管路内壁的顺滑度——管路内壁的顺滑度直接影响介质输送的阻力，尤其是含尘气流的管路，内壁凸起容易造成积尘，长期运行会堵塞管路，因此设计时每一节斜截圆柱管的拼接角度都要经过反复校核，保证拼接后内壁过渡平滑，没有明显的台阶。

　　设计过程中，首先要确定弯头的弯曲角度与中心弯曲半径，常规管路布设中90度转向的弯头使用占比最高，中心弯曲半径通常取管路通径的1到1.5倍，平衡管路转向的空间占用与介质流动阻力，弯曲半径过小会大幅提升介质流经的阻力，增加风机或泵组的运行能耗，弯曲半径过大则会占用更多的安装空间，给车间管路布设带来额外限制。确定基础参数后，将弯头拆分为多段斜口圆柱管段，每一段的斜口角度根据总弯曲角度均分，段数越多弯头的圆弧过渡越顺滑，对应的焊接工作量也会提升，3mm厚板的焊接弯头通常分4到6段拼接，平衡加工成本与使用性能。

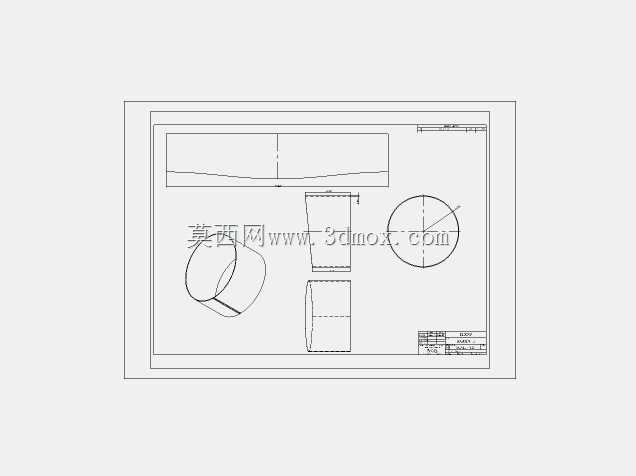

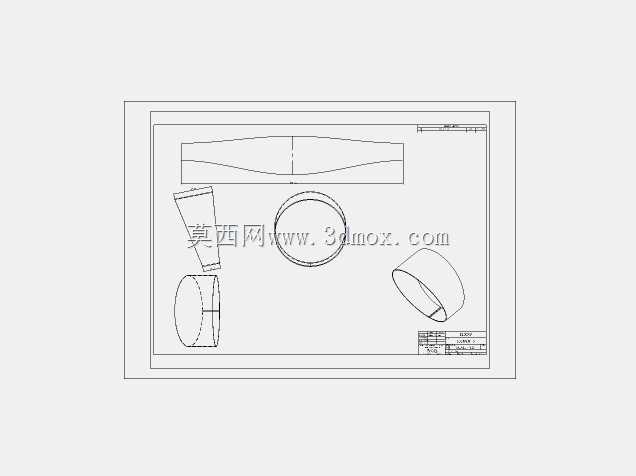

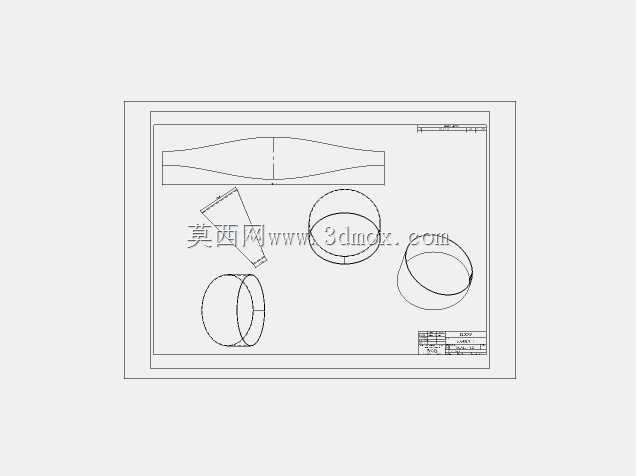

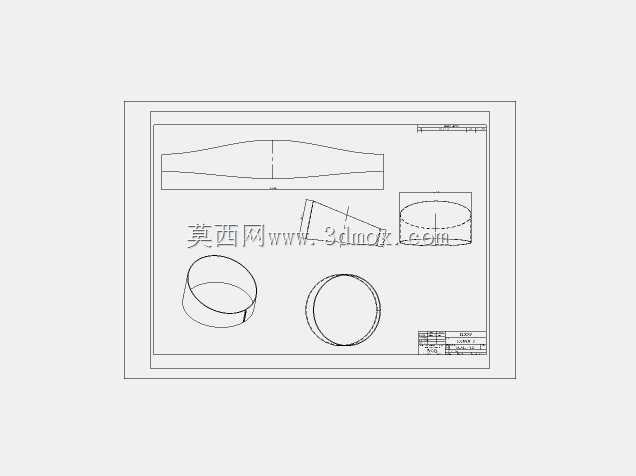

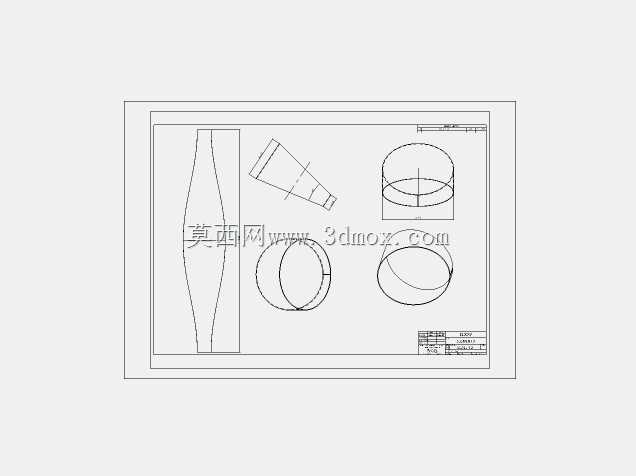

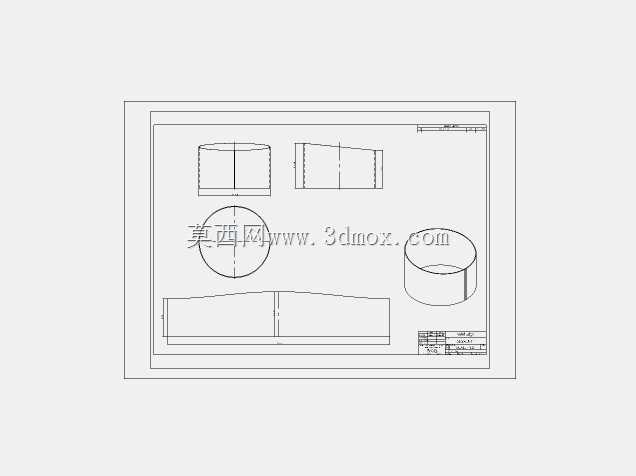

　　每一段管段的展开都采用平行线展开法，计算出斜口处每一条素线的实际长度，绘制出精准的展开轮廓，预留出焊接所需的焊接收缩余量，避免焊接后整体尺寸出现偏差，无法与两端的直管段对接。从安装边界来看，这类焊接弯头的两端接口要与同通径的直管段匹配，接口处可以预留少量的装配余量，现场安装时可以根据实际布设角度做微调，焊接完成后做打磨处理，保证接口处的平整度。构件的整体外形要考虑运输与现场吊装的便利性，单段弯头的重量控制在人工可辅助搬运的范围内，不需要动用大型吊装设备就能完成现场安装对接。焊接工艺上，3mm厚的碳钢板采用手工电弧焊或者二氧化碳气体保护焊都能实现可靠连接，设计时不需要开坡口，留1mm左右的装配间隙就能保证焊透，焊缝连续密封，承受低压工况下的管路压力完全足够。实际应用中，这类焊接弯头相比成品冲压弯头，灵活性更高，可以根据现场的特殊安装角度定制加工，不需要依赖标准件的库存，对于非标准通径或者特殊弯曲角度的管路需求，厚板焊接制作的弯头成本更低，交付周期更短，尤其适合小型加工厂的现场管路改造项目。设计时还要考虑焊接变形的控制，每一段管段卷制完成后要先校圆，保证圆度误差在允许范围内，拼接时采用对称焊接的方式，减少焊接应力造成的整体变形，焊接完成后对焊缝做渗漏检测，低压流体输送场景下做煤油渗透试验即可满足密封要求，通风除尘场景则只需要保证焊缝没有明显的缝隙漏风即可。从结构强度角度分析，3mm厚的钢板制作的弯头，在正常的管路支撑条件下，能承受管路自身重量加上管内介质的重量，不会出现变形或者焊缝开裂的问题，外部如果做对应的防腐涂装，使用寿命可以达到十年以上，满足工业厂区长期使用的需求。

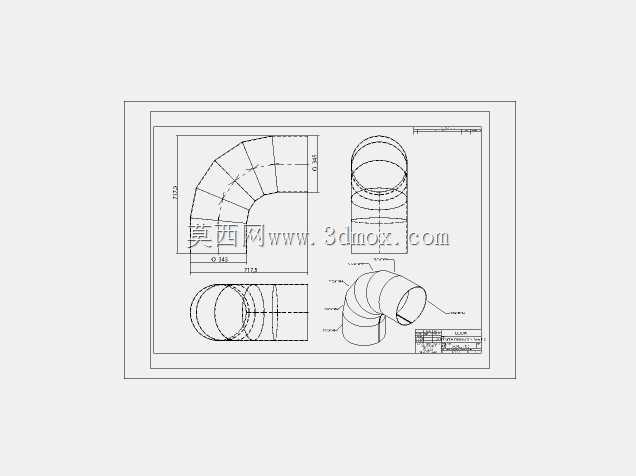

　　建模过程中，每一段管段的曲面都要保证衔接处的轮廓完全对齐，避免出现建模误差导致后续展开下料的尺寸偏差，装配完成后要检查整体的弯曲角度、两端接口的同轴度或者平行度，保证和现场管路的对接尺寸匹配，不需要现场二次修配就能完成安装。这类构件虽然结构不复杂，但是每一处尺寸的偏差都会影响现场安装的效率，因此从展开计算到建模装配，都要严格遵循钣金加工的工艺逻辑，不能只追求外观的圆弧效果，忽略实际加工的可行性与焊接的工艺性，比如管段的长度不能过短，否则焊接时焊枪没有足够的操作空间，无法保证内侧焊缝的焊接质量，这些细节都是设计过程中需要结合实际加工场景反复调整的部分。
