球形储罐配套施工作业工装结构设计

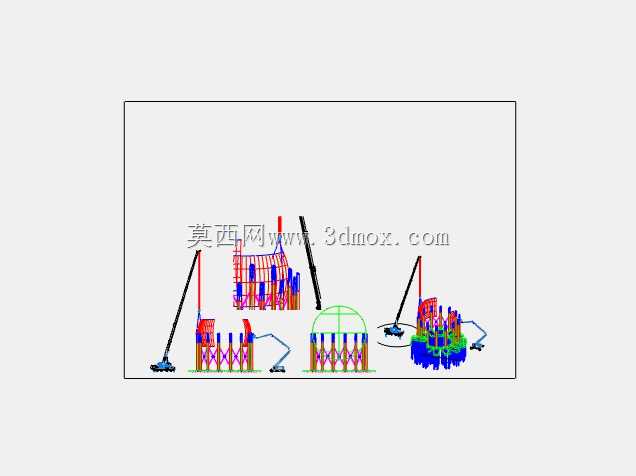

　　在石化、能源储运领域的球形储罐现场安装、检修作业场景中，配套的施工作业工装是保障作业安全、提升施工效率的核心配套结构，这套三维结构完整覆盖了球罐作业全流程所需的各类工装构型，可直接为现场施工方案编制、工装预制提供精准的三维参照。从实际作业用途来看，这套结构包含了球罐外壁作业所需的环绕式脚手架体系、管道对接装配工装、吊装对位辅助工装、作业面安全防护支架等多个功能模块，完全匹配球罐从现场组焊、附件安装到后期检修维护的全周期作业需求，无需额外进行零散工装的重复设计。

　　从功能特性上看，脚手架模块采用可拆分的格构式构型，单段构件重量控制在人工可搬运范围内，可根据球罐不同纬度的曲面曲率调整架体的连接角度，保证架体与球罐外壁的安全作业距离始终控制在300-500mm区间，避免架体剐蹭球罐外壁防腐层；架体每层设置的作业平台铺板预留了工具防坠落围挡接口，临边防护栏杆可随架体弧度同步弯折，不存在防护盲区。管道装配工装模块针对球罐进出口管道、接管法兰的对接需求设计，自带对位微调机构，可在三维空间内调整管道的对接角度与同轴度，替代传统手拉葫芦反复调整的作业模式，将单道焊口的对位时间缩短60%以上，同时工装自带的对口固定卡具可保证焊口组对间隙均匀，避免焊接过程中出现错边变形。

　　吊装对位工装则针对球罐顶部附件、人孔等部件的吊装作业设计，采用可伸缩的吊臂构型，可根据吊装部件的重量调整吊点分布，避免吊装过程中部件与球罐外壁发生碰撞，吊臂底部的固定支座可直接卡接在球罐下部的加强圈位置，无需在球罐本体上焊接临时吊点，减少对球罐母材的损伤。从设计思路层面，整套工装完全遵循现场模块化预制、快速拆装的原则，所有连接节点均采用销轴与快装螺栓连接，无需现场焊接固定，工装安装完成后不需要额外进行动火作业即可投入使用，符合石化厂区现场作业的安全管控要求；设计过程中充分考虑了球罐的曲面特性，所有与球罐接触的支撑点均设置了弧形橡胶垫，增大接触面积的同时避免划伤球罐表面，支撑点的位置全部避开球罐的焊缝区域，防止局部应力集中对球罐本体结构造成影响。

　　关于外形尺寸与安装边界，整套工装展开后可覆盖直径10-20m规格的球形储罐作业范围，架体最外侧距离球罐外壁的最大突出尺寸不超过1.2m，不会超出球罐周边的常规消防通道边界；所有工装构件拆分后单根杆件长度不超过3m，可通过普通货运车辆运输，现场不需要大型吊装设备即可完成工装的组装与拆卸，适配绝大多数在役球罐的现场施工场地条件。不同功能的工装模块可根据实际作业需求单独组合使用，比如仅进行球罐下部接管检修时，可只组装对应高度范围的脚手架与管道对接工装，不需要搭建全环绕架体，大幅减少工装的安装工作量；工装的所有受力构件均经过载荷校核，单块作业平台可承受2kN/㎡的均布载荷，完全满足施工人员、工具与小型焊接设备的摆放承重要求，架体的连墙固定点直接与球罐的接管、加强圈等刚性结构连接，抗风载能力可满足六级风条件下的安全作业要求。在实际建模过程中，所有构件的连接间隙、安装避让空间都经过了装配验证，不存在构件干涉问题，可直接导出构件加工图用于工装的预制加工，也可导入施工模拟软件配合球罐本体模型进行全流程施工工序推演，提前预判作业过程中可能出现的工装碰撞、作业空间不足等问题，减少现场施工的返工量。
