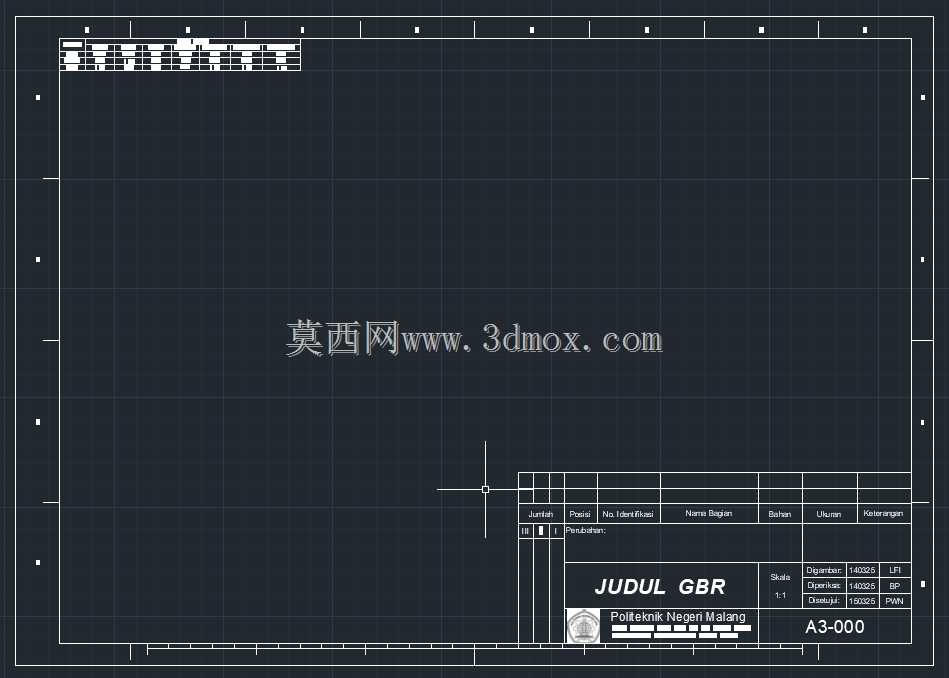

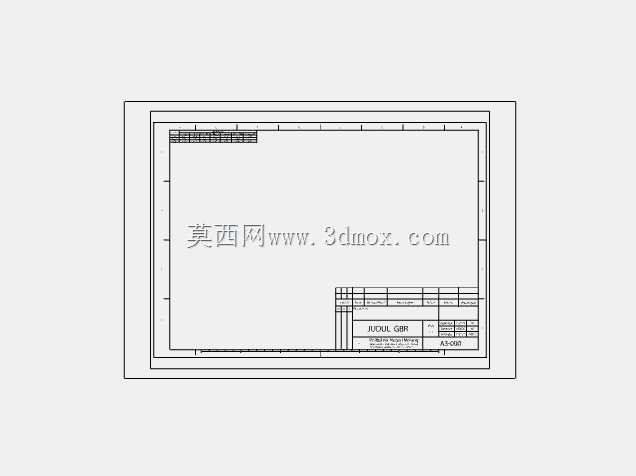

Polinema标准工程制图标题栏图框模板

　　在机械设计、工程制图的日常工作流中，标准化的图框与标题栏是保障图纸合规性、信息传递准确性的核心基础要素，这套适配Polinema制图规范的标题栏图框，正是面向工程出图场景打造的标准化制图基础组件。从实际应用场景来看，这类图框模板广泛覆盖机械零部件加工图纸、装配工艺图纸、设备安装指导图纸、院校工程实训作业图纸等多个出图场景，能够统一不同设计人员输出图纸的格式规范，避免因图框样式不统一、标题栏信息缺失导致的生产端信息错漏，比如车间加工人员拿到图纸时，可直接通过标题栏固定位置的信息快速读取零件名称、材料、比例、版本等核心参数，无需在杂乱的图纸标注中逐一查找，大幅降低图纸信息识别的时间成本与错读概率。

　　从功能特性层面来说，这套图框严格遵循Polinema的工程制图标准划定边界，外框、内框的线宽层级区分清晰，外框采用细实线绘制作为图纸裁切边界，内框采用粗实线绘制作为绘图有效区域边界，预留了标准的装订边宽度，适配A3幅面的打印装订需求，打印输出后可直接装入标准档案袋或装订成册，无需额外调整边距。标题栏区域采用分区模块化设计，将图纸名称、制图单位、比例、版本、审核信息等不同属性的内容划定独立填写区域，每个区域的单元格尺寸经过精准核算，既保证填写内容有充足的排布空间，又不会占用过多绘图有效区域，避免图框挤占零件视图、尺寸标注的排布空间。

　　在设计思路上，这套图框完全贴合一线工程出图的实际使用习惯，没有冗余的装饰性元素，所有线条、单元格的设置都服务于信息传递与打印输出的实用性：图框四角设置了标准的对中标记，方便大幅面图纸折叠时快速对齐；标题栏的文字高度预设符合工程制图的字高规范，打印后不同层级的信息辨识度清晰，不会出现字号过小无法识别、字号过大挤占空间的问题；图框内预先设置了标准的栅格参考线，设计人员排布视图时可快速对齐参考，保证多个视图之间的间距统一、排布规整，避免出现视图歪斜、间距不均的不规范出图问题。关于外形尺寸与安装边界，这套图框适配标准A3图纸幅面，整体外轮廓尺寸严格匹配A3纸张的420mm×297mm规格，内框绘图区域的边界距离纸张边缘预留了符合规范的留白，左侧装订边预留宽度满足常规档案装订的打孔需求，不会出现装订后遮挡绘图内容或标题栏信息的问题；标题栏固定排布在图框右下角区域，整体宽度与内框右下角的边界完全对齐，高度方向的尺寸经过多轮打印验证，即使在缩小打印比例的情况下，标题栏内的填写内容依然可以清晰识别。

　　在实际使用过程中，设计人员可直接将这套图框作为基础模板调用，插入绘制完成的零件或装配体视图后，只需在标题栏对应单元格内填写对应项目信息即可完成标准化出图，无需每次新建图纸时重复绘制图框、划分标题栏单元格，能够大幅压缩重复性的图框绘制工作时长，提升整体出图效率。同时，统一的图框模板也便于企业或院校建立标准化的图纸档案库，后续归档检索图纸时，可通过标题栏的固定信息位快速筛选查找目标图纸，避免因不同人员自制图框样式差异导致的档案管理混乱问题。值得注意的是，这套图框的线条层级设置完全适配工程打印的线宽输出规则，不同粗细的线条在黑白打印输出后层级区分明显，不会出现细实线过淡看不清、粗实线过浓晕染的问题，能够保证打印出的白图、蓝图都具备良好的可读性，满足车间生产、档案存档、对外技术交流等多场景的图纸使用需求。
