在往复式动力转换的机械结构中,这类曲柄轴是核心的运动转换载体,日常接触最多的应用场景覆盖了小型内燃动力单元、往复式压缩机组、高压柱塞泵组的动力端,甚至部分小型冲压设备的曲柄滑块机构也会采用同结构原理的轴类零件。它的核心作用是把活塞、柱塞这类做直线往复运动的部件的作用力,转化为自身的旋转扭矩向外输出,反过来也能将旋转运动转化为直线往复动作,整个动力传递路径的可靠性,很大程度上取决于曲柄轴本身的结构设计合理性。

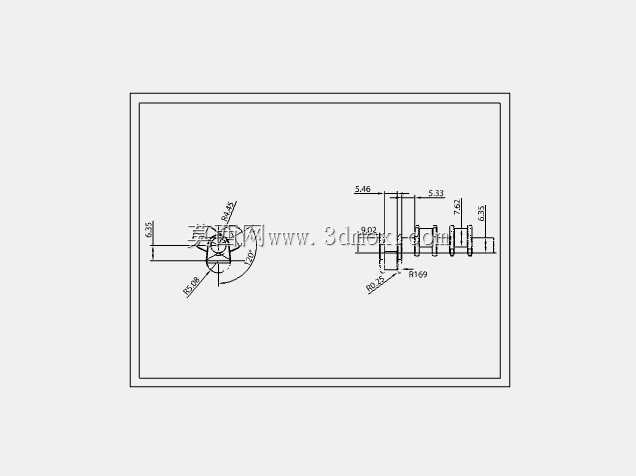

从结构特性来看,这个参数化设计的曲柄轴采用了整体式的曲拐布局,主轴颈与曲柄销之间通过扇形曲柄臂连接,所有轴段的同轴度、曲柄销相对于主轴颈的偏心距都可以通过参数变量直接调整,不需要重新绘制草图就能适配不同排量、不同行程要求的动力单元。轴身的所有过渡位置都做了圆角处理,这一点在实际工程应用中非常关键,因为曲柄轴工作过程中会持续承受交变的弯曲应力与扭转应力,直角过渡位置极易产生应力集中,长期交变载荷下会萌生疲劳裂纹,最终导致轴件断裂失效,合理的圆角半径能大幅分散应力集中点的载荷,提升零件的疲劳寿命。
设计这类零件的时候,首先要明确的是安装边界尺寸:两端的主轴颈是整个零件的安装基准,需要和设备箱体上的轴承位配合,因此主轴颈的直径公差、表面粗糙度都要匹配所选滚动轴承或者滑动轴瓦的配合要求,轴颈的长度要对应箱体轴承座的安装深度,同时预留出轴承端盖、密封件的安装空间,避免装配后出现轴向窜动或者密封件压装不到位的问题。曲柄销的直径需要匹配连杆大头的轴承尺寸,偏心距直接决定了配套活塞或者柱塞的运动行程,在参数化模型里调整偏心距数值的时候,要同步校核曲柄臂旋转过程中会不会和箱体内壁、连杆杆身发生运动干涉,尤其是高转速运行的工况下,零件的热膨胀量也要纳入考量,预留足够的安全间隙。

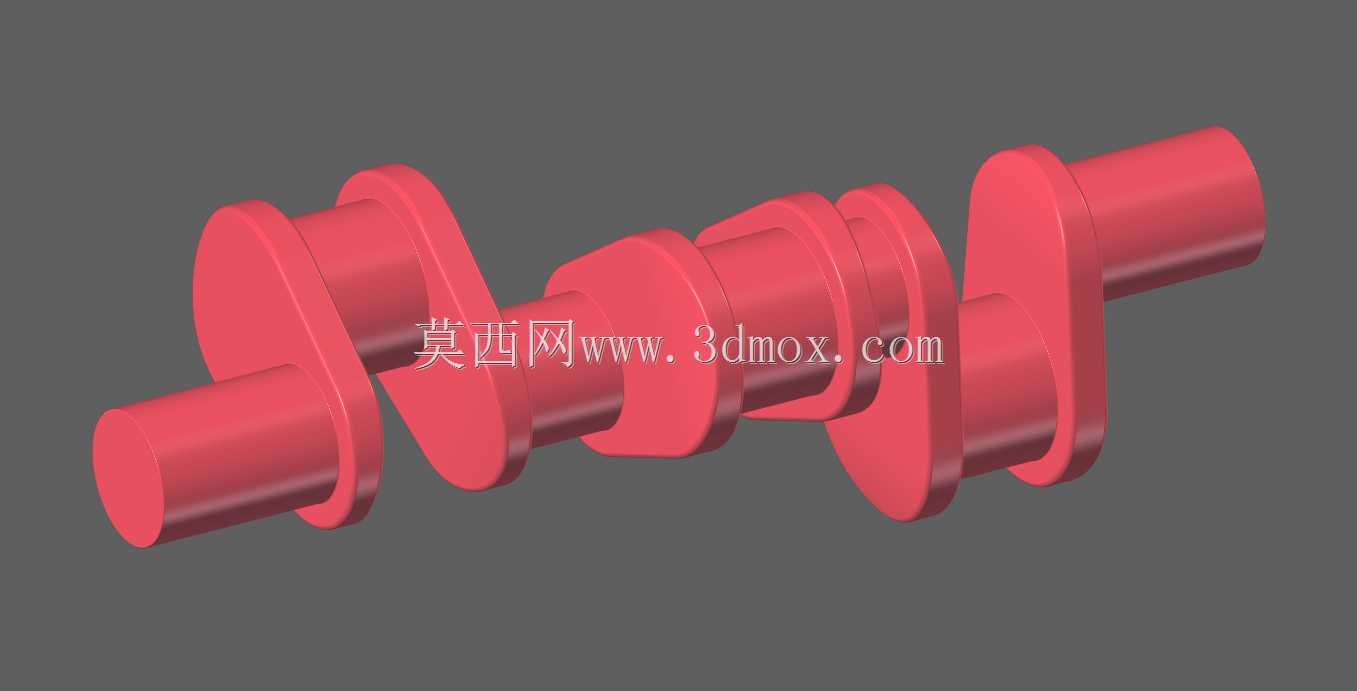

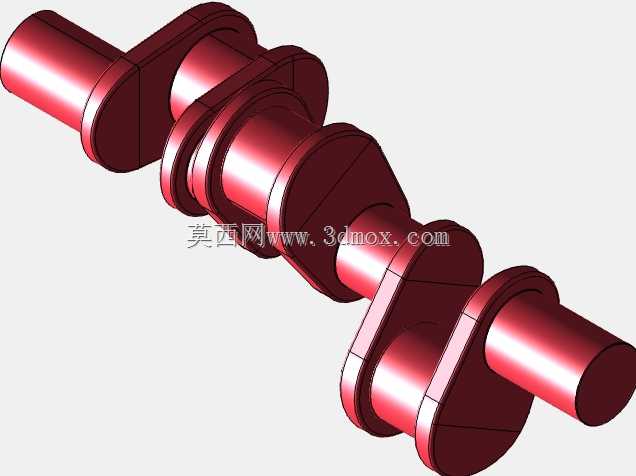

实际选型应用中,这类曲柄轴的平衡设计是不可忽视的环节,图中的曲柄臂本身采用了扇形的配重结构,就是为了平衡曲拐旋转过程中产生的离心惯性力,减少设备运行过程中的振动与噪音,如果应用在转速更高的动力设备上,还可以在曲柄臂的配重位置预留去重孔,做动平衡校正的时候根据实际测量的不平衡量,铣削去除多余的重量,让整个轴系的动平衡精度达到使用要求。轴端的结构可以根据传动需求做调整,比如安装飞轮的一端可以设计键槽、锁紧螺纹,用来固定飞轮与传动带轮,另一端可以预留润滑油道的接口,因为主轴颈与曲柄销位置在运行过程中需要持续的压力润滑,润滑油通过轴身内部的油道输送到各个摩擦副表面,形成油膜减少磨损,设计油道的时候要注意油孔的倒角处理,避免应力集中,同时油道的走向要避开轴身应力最大的截面位置。
从装配逻辑来看,整个曲柄轴装入箱体的时候,要从主轴颈的一端依次穿入轴承、侧盖、连杆组件,因此各个轴段的直径要设计成阶梯状,装配方向上的轴径依次减小,方便零件顺利压装,避免装配过程中刮伤轴承配合面。曲柄销与连杆大头的配合间隙要控制在合理范围,间隙过大会导致运行过程中产生冲击噪音,加速轴瓦磨损,间隙过小则会出现润滑不良、抱轴的故障。对于应用在高压柱塞泵上的场景,曲柄轴还要承受柱塞传递过来的周期性冲击载荷,这时候曲柄臂的厚度、主轴颈的直径都要做对应的加强,提升零件的刚性,避免受载后出现过大的挠曲变形,影响轴承与密封件的使用寿命。
这个参数化结构的优势在于,面对不同功率、不同行程的设备需求,不需要从零开始建模,只需要调整对应的参数变量,就能快速生成符合尺寸要求的轴体结构,同时可以同步校验各个位置的壁厚、过渡圆角、干涉情况,大幅缩短结构设计的周期。在建模过程中,所有的回转特征都采用同轴约束,曲拐的角度分布可以根据缸数做调整,比如两缸、三缸、四缸的机型,只需要调整各个曲拐之间的夹角参数,就能快速生成对应的多拐曲轴结构,适配不同的动力排布需求。需要注意的是,调整参数的时候要保证曲柄臂的强度足够,不能为了压缩整机尺寸过度减小曲柄臂的厚度,否则长期交变载荷下很容易出现曲柄臂断裂的故障,通常设计时会根据最大爆发压力、额定转速计算轴身的最大应力,安全系数要控制在合理区间,满足设备的设计使用寿命要求。
