铰接式指关节机械连接构件结构设计

在多连杆传动机构、车辆悬架摆臂连接、工业机械手关节点位这类需要实现有限角度相对转动的机械场景中，这类铰接式指关节构件是承担载荷传递、约束转动自由度的核心零件，其结构设计的合理性直接决定整套机构的运行寿命与动作精度。从实际工程应用来看，这类构件最常出现在需要实现两个部件间绕固定轴做定角度摆动的连接位置，比如小型自动化设备的连杆铰接端、非标工装夹具的活动压臂连接点、轻型代步车的悬架摆臂接头处，区别于大载荷的商用车转向节，这类指关节构件更适配中低载荷、高转动频次的轻量化传动场景。

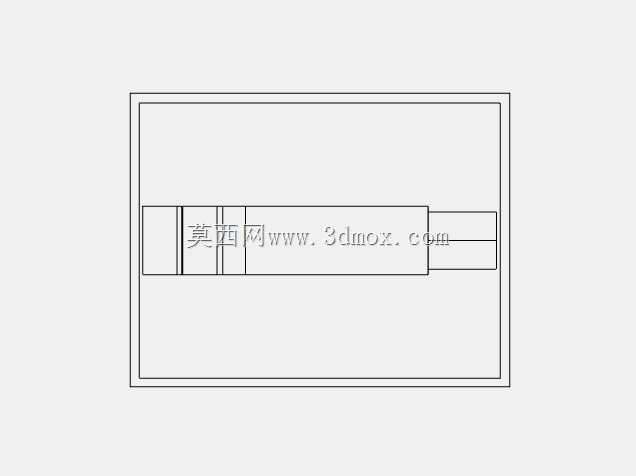

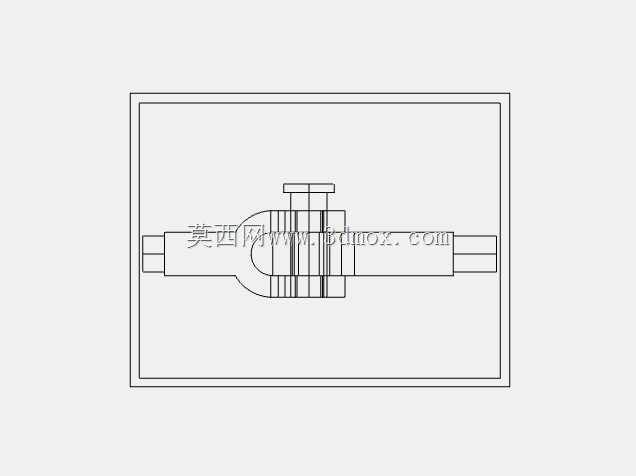

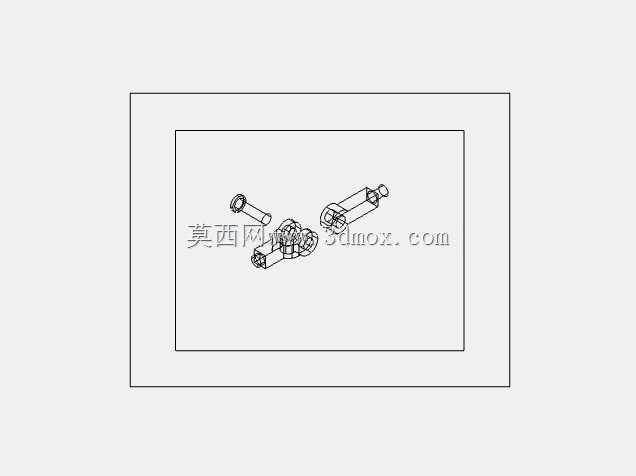

从结构设计逻辑来看，该构件采用叉形耳座配合贯穿销轴的经典铰接布局，一端为带内孔的叉形开口结构，开口宽度严格匹配被连接件的安装耳厚度，装配时将被连接件的连接端嵌入叉形开口内，穿入销轴后完成铰接约束，仅保留绕销轴轴线的转动自由度，其余五个方向的自由度被完全限制，能够稳定传递径向载荷与小幅轴向载荷，避免连接位置出现窜动。构件另一端为带外螺纹的杆状结构，可通过螺纹配合与调节杆、拉杆类零件连接，通过旋转杆体即可调整整个铰接组件的安装长度，适配不同安装间距的机构需求，这种螺纹连接端的设计也方便后期维护时快速更换磨损的铰接部件，无需拆解整套连杆机构。

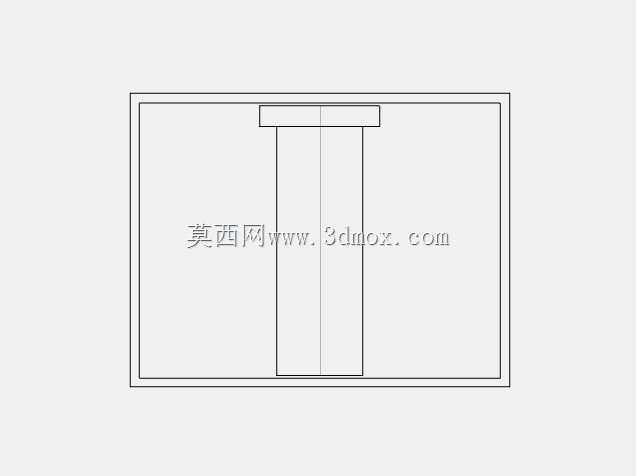

设计过程中需要重点考量几个核心边界：首先是叉形耳座的厚度与销轴孔径的匹配关系，耳座厚度需要根据目标承载场景的剪切应力计算确定，避免大载荷下出现耳座开裂、销轴变形的问题；其次是销轴安装后的防脱结构，通常会在销轴端部设置开口销孔或者卡簧槽，配合标准件限制销轴的轴向窜动，防止设备运行过程中销轴脱出引发机构失效；再者是铰接接触面的粗糙度要求，耳座内孔与销轴的配合面需要达到合适的加工精度，既不能间隙过大导致转动时出现旷量，影响机构传动精度，也不能间隙过小导致转动卡滞，加剧接触面的磨损。

从安装边界来看，这类指关节构件的安装空间需要预留足够的扳手操作位置，方便拧紧螺纹端的锁紧螺母，同时要给铰接转动留出足够的摆动空间，避免构件转动时与周边的机架、其他传动部件发生运动干涉。构件的整体外形尺寸遵循等强度设计原则，叉形耳座与杆体连接的过渡位置采用圆弧过渡，避免应力集中导致的疲劳断裂，这一位置也是整个构件最容易出现失效的部位，设计时通常会通过有限元分析对应力集中区域做补强处理，在不增加过多整体重量的前提下提升结构强度。

实际选型应用时，需要根据机构的最大摆角确定叉形耳座的开口深度，开口深度过小会限制构件的最大转动角度，导致机构无法达到设计行程；开口过大则会削弱耳座的结构强度，降低整体承载能力。铰接位置的润滑设计也需要纳入考量，部分需要长期免维护的应用场景会在耳座位置设计注油孔，方便定期加注润滑脂降低销轴与孔壁的磨损，对于低速轻载的场景也可以采用自润滑衬套压入耳座内孔，减少后期维护工作量。这类构件的材质通常根据载荷等级选择，中载场景多采用45号钢调质处理，表面做发黑防锈处理，轻载场景也可采用铝合金材质降低整体机构重量，适配轻量化设备的设计需求。
