圆柱零件手动研磨辅助磨床臂结构

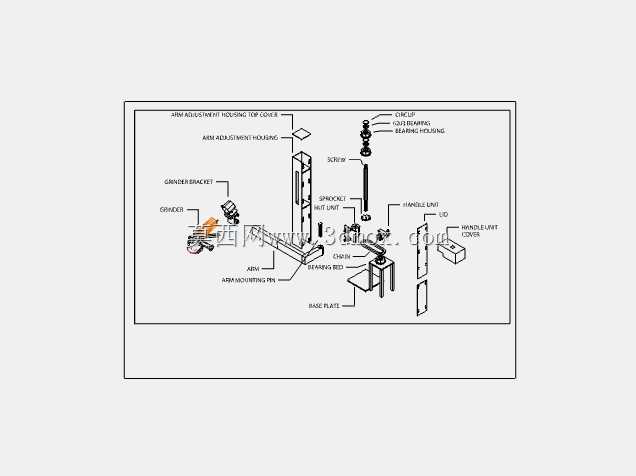

　　在精密机械加工的工序流转中，小批量圆柱类零件的终段研磨工序一直是车间加工的痛点环节——常规外圆磨床装夹找正耗时久，针对单件或小批量返修、试制类的圆柱零件，手动研磨的精度稳定性完全依赖操作工人的手法经验，很容易出现圆柱度超差、表面粗糙度不均的问题，这款磨床臂结构正是针对这类场景设计的手动研磨辅助承载构件。从实际安装边界来看，整套结构以底部安装平板作为整机承载基准，平板上预留的沉头安装孔可直接固定在常规钳工台的T型槽台面上，不需要额外制作过渡连接底座，安装后整体横向伸出长度适配钳工台常规操作纵深，操作人员站立作业时手臂自然伸展即可覆盖所有操作位，不会出现操作距离过远导致的施力不稳问题。

　　整套臂体的核心承载段采用矩形截面的悬臂结构设计，臂身沿长度方向加工有等距分布的调节定位孔，可根据待研磨零件的长度、装夹高度调整研磨组件的固定位置，区别于固定式研磨工装的适配局限，这种孔位调节结构可覆盖直径3mm到30mm区间、长度10mm到150mm区间的各类圆柱类零件研磨作业，不管是小型定位销、柱塞阀芯，还是短轴类零件的外圆修磨，都能通过调整臂上组件位置找到合适的作业支撑点。臂体末端的研磨组件安装位采用快拆式定位结构，可根据研磨需求更换不同粒度的研磨套、油石夹持座，甚至可以加装小型的研磨膏加注导向结构，避免研磨过程中研磨介质随意滴落污染工作台面。

　　从设计逻辑上看，整套结构没有采用复杂的传动或调节机构，所有连接位置都采用圆柱销加锁紧螺钉的固定方式，车间日常维护时不需要专用工具即可完成拆装调整，臂身与底座的连接位置设置了加强筋结构，可抵消研磨作业时产生的径向倾覆力，避免长时间使用后臂体出现下挠变形，影响研磨精度。在实际车间应用场景中，这类磨床臂不需要接入动力源，完全依靠操作人员手动控制零件进给与研磨压力，特别适合维修车间、试制车间的小批量零件加工需求——当生产线上出现少量圆柱零件尺寸超差需要返修、或者新产品试制阶段需要少量样件研磨时，不需要占用大型外圆磨床的生产档期，通过这套磨床臂即可完成符合精度要求的研磨作业，大幅提升零散加工任务的响应效率。

　　结构上的细节处理也贴合实际加工需求：臂体所有棱边都做了R2的倒角处理，避免操作人员作业时被锐边划伤；所有调节螺钉的头部都采用滚花设计，没有配套扳手时也可以手动拧紧固定；底座平板的下表面做了铣平处理，与钳工台面贴合时不会出现晃动，保证研磨过程中基准稳定。针对不同材质的零件研磨需求，臂体上的研磨组件安装位还预留了微调行程，可通过顶丝微调研磨套的中心高度，保证待研磨圆柱零件的轴线与研磨套轴线完全重合，避免出现研磨后零件出现锥度的问题。不同于自动化研磨设备的高投入与固定场景限制，这类手动辅助磨床臂的结构紧凑，闲置时可以直接从钳工台上拆下存放，不会占用固定的生产作业空间，对于加工品类杂、小批量订单多的中小型机加工车间来说，是补充大型磨床加工能力覆盖盲区的实用工装构件。在结构强度校核层面，臂体选用45号钢作为基础材质，表面做发黑防锈处理，日常使用中接触研磨液、切削液也不会轻易锈蚀，正常维护下的使用寿命可达十年以上，不需要频繁更换易损结构件。
