多类机械零件线框结构设计方案

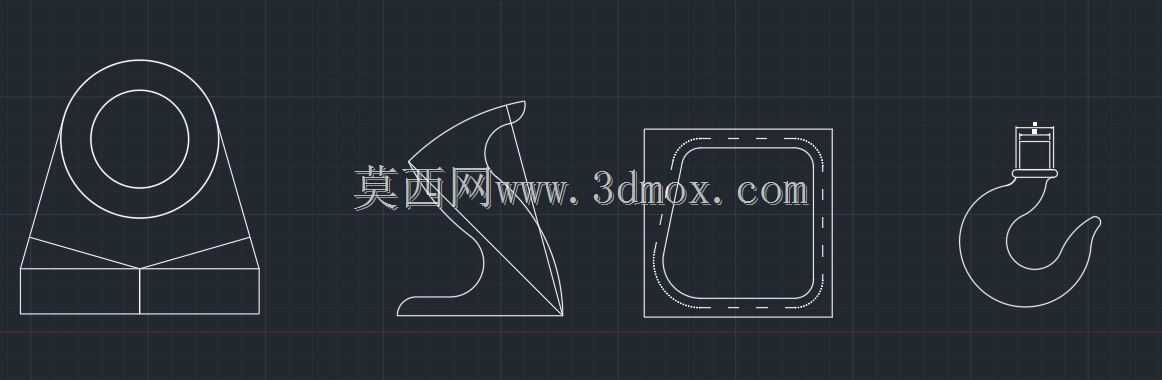

这批线稿呈现的是几类常用机械承载与连接构件的二维轮廓设计，覆盖了吊装作业、管路配套、设备支撑等多个工业场景的常用零件形态。先看最左侧的带孔支撑吊耳结构，这类构件常被用在中小型设备的机身吊装位、工装夹具的挂载点，设计时首先要保证上部环形孔的内径匹配对应规格的卸扣或吊环螺栓，孔边的圆弧过渡需要做足够的圆角处理，避免应力集中在起吊时引发开裂，下部的矩形安装座需要预留对应螺栓的过孔位置，安装面的平面度公差要控制在合理范围，保证和设备基体贴合时不会出现间隙导致受力偏载，这类吊耳的承载能力需要根据环形截面的有效厚度、材质屈服强度做校核，日常工况下除了静态挂载还要考虑起吊瞬间的动载系数，不能只按静态载荷核算尺寸。

再看相邻的异形支撑构件，这类带曲面过渡的支撑件多用于设备内部的非规则安装位，比如流体设备的管路旁支撑、小型动力单元的机架连接位，设计时的曲面轮廓不是随意绘制的，需要匹配相邻部件的避让空间，曲面和底部安装平面的过渡处要做加强筋结构的预留，避免长期受侧向力时出现根部断裂，这类零件的外形边界需要严格控制，不能超出设备内部的装配净空，否则总装时会和周边的管线、其他构件发生干涉。

中间的带安装孔密封框结构，多用于箱体类设备的检修门密封位、管路穿舱的密封压框，内圈的凹槽是用来镶嵌橡胶密封条的，凹槽的深度和宽度要匹配选定的密封条线径，保证压缩量在30%左右就能达到预期的密封效果，外圈均匀分布的小孔是螺栓安装位，孔位的节距要均匀，避免压紧时出现局部间隙导致密封失效，这类密封框的平面度要求比普通结构件更高，尤其是和密封条接触的平面，不能有明显的凹凸或加工刀痕，否则会影响密封性能，实际应用中这类构件常出现在液压站油箱、除尘设备的检修口、低压配电柜的箱体密封位。

最右侧的吊钩构件是小型起重作业的常用零件，这类小规格吊钩多用于手动葫芦、轻型起重设备的末端挂载，钩头的弧度要匹配常规吊索的绳径，钩身的截面变化要做平滑过渡，不能有突兀的直径变化，避免应力集中，钩头顶部的连接柱要和配套的滑轮组或吊具做尺寸匹配，柱端的卡槽是用来安装防脱卡板的，避免作业过程中吊索从钩头滑脱，这类吊钩在投入使用前需要做载荷试验，验证额定载荷下的变形量在允许范围内，不能出现永久变形。

做这类零件的二维轮廓设计时，首先要明确每个零件的实际安装场景，先划定安装边界的最大尺寸，再根据受力情况核算关键截面的尺寸，所有的圆弧过渡、孔位布置都要服务于实际装配和受力需求，不能只追求外观线条流畅而忽略工程实际要求，比如吊耳的环形孔中心到安装面的距离要足够，避免卸扣安装后和安装座发生摩擦，密封框的螺栓孔不能离密封槽太近，否则拧紧螺栓时会挤压密封条导致密封失效，吊钩的钩尖开口尺寸要控制在合理范围，既要方便挂取吊索，也要保证吊索受力后不会轻易脱出。不同工况下的零件材质选择也有区别，普通室内工况用常规碳素结构钢即可，若在腐蚀环境下使用则需要选用不锈钢材质或做表面防腐处理，对应的尺寸也要根据材质强度做调整，保证同等承载能力下的结构可靠性。
