阀块类零件多视角工程结构设计图纸

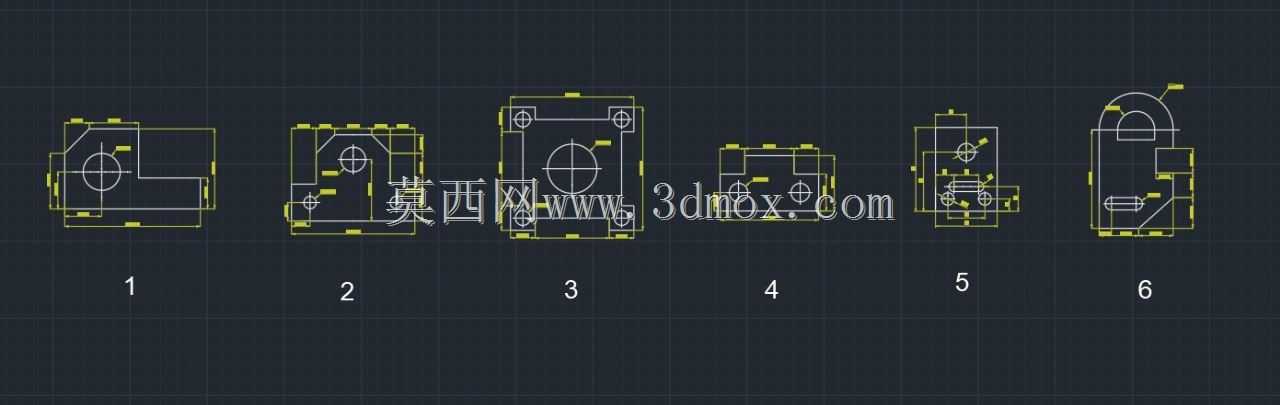

　　这套阀块结构图纸覆盖了零件六个正交投影视角，完整呈现了阀块从外形轮廓到内部孔系、安装定位特征的全部几何信息，是液压阀组集成设计环节中核心的加工与装配依据。在工业液压系统的实际应用场景里，这类阀块是集成式液压控制阀组的基础载体，主要承担油路分配、元件安装、压力容腔构建的作用，常见于工程机械液压站、机床液压系统、重型装备液压控制单元中，替代分散式管路连接来减少系统泄漏点、压缩液压站整体安装空间，同时提升管路压力损失控制水平。

　　从设计思路来看，这套图纸的视图排布遵循了机械制图的投影对应关系，每个视图标注的尺寸都对应了阀块不同方向的加工基准：主视方向标注了阀块的整体长宽轮廓、安装孔的定位尺寸，侧视方向补充了沉孔深度、油口螺纹的深度参数，俯视方向则明确了各个插装阀安装位的同轴度要求、密封槽的位置尺寸，所有尺寸标注都以阀块的底面安装基准面为第一基准，避免了多基准带来的加工累积误差。在功能特性层面，图纸中呈现的阀块结构包含了多组贯通式压力油孔、回油孔以及控制油孔，孔道之间的相交位置做了工艺卸荷槽的设计，能够避免油液在孔道转折处产生涡流、降低局部压力损失；外轮廓的各个边角处标注了倒角尺寸，既可以去除加工毛刺避免安装时割伤密封件，也能在阀块做表面氧化处理时减少药液残留。

　　安装边界方面，图纸明确了阀块底面的安装孔分布尺寸，能够适配标准通径的液压阀组安装底板，各个侧面的油口螺纹位置预留了标准管接头的安装操作空间，不会出现相邻接头扳手空间干涉的问题；阀块的整体厚度尺寸经过校核，能够满足额定工作压力下的强度要求，避免高压工况下阀块本体出现变形导致的阀芯卡滞问题。从加工适配性来看，图纸中所有孔系的尺寸标注都区分了钻孔、铰孔、镗孔的不同精度要求，安装密封件的沟槽尺寸公差符合液压密封件的安装尺寸规范，插装阀的安装孔同轴度、垂直度公差都对应了液压元件的安装精度要求，能够保证后续阀芯装配后的动作灵活性，不会出现因为加工精度不足导致的内泄漏超标、阀芯卡滞等故障。

　　在实际选型应用中，这类阀块的结构设计需要匹配对应液压系统的流量参数，图纸中各个油孔的通径尺寸对应了额定流量下的油液流速控制要求，能够将油液在阀块内部的流速控制在合理区间，避免流速过高带来的系统发热、噪声增大问题；同时图纸中标注的各个工艺孔堵头位置，也考虑了加工时的排屑需求，加工完成后可以使用标准螺塞封堵，不会出现内部铁屑残留导致的液压元件磨损问题。
