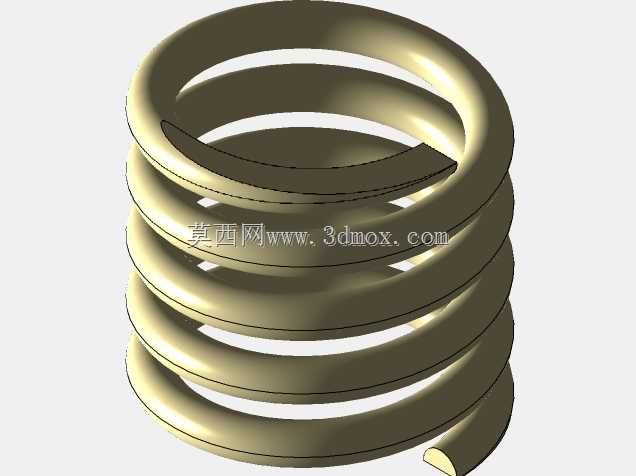

在工业流体控制管路系统中,这类轮式端盘结构常作为阀块组件的配套连接承载件使用,主要承担阀块内部流道的端面密封衔接、周边附属元件的安装定位,以及阀块与管路对接端的结构支撑作用。实际工况下,这类构件多应用在中低压流体输送的阀组集成单元里,比如小型工控流体回路、实验室流体控制模组、小型液压阀组的端侧封装位置,既需要保证端面与阀块本体贴合后的密封可靠性,也要为安装在端盘上的小型阻尼器、节流塞、定位销提供足够的结构强度支撑。

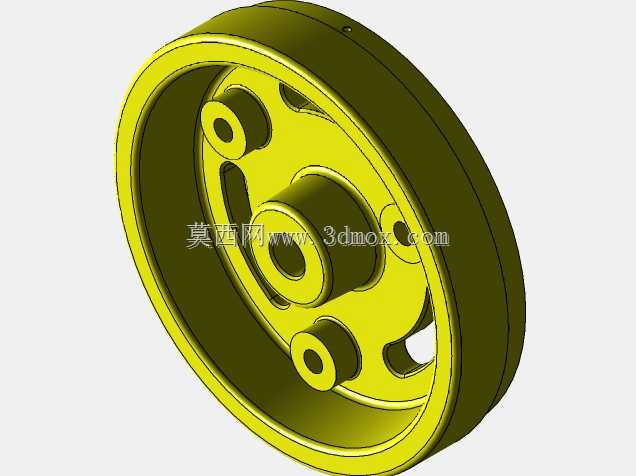

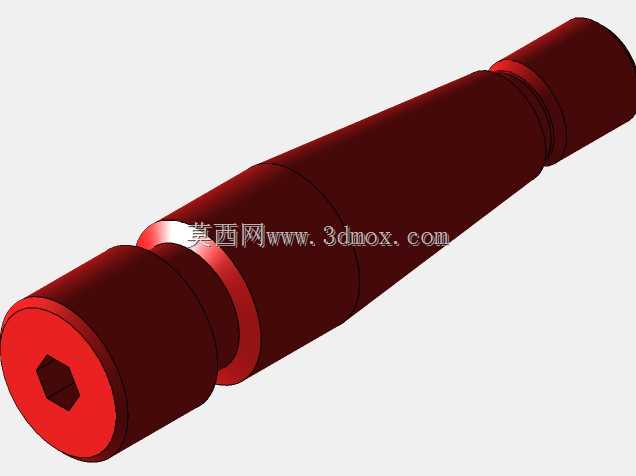

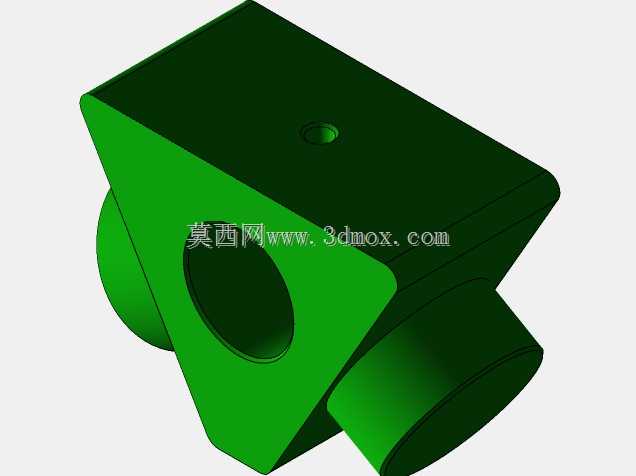

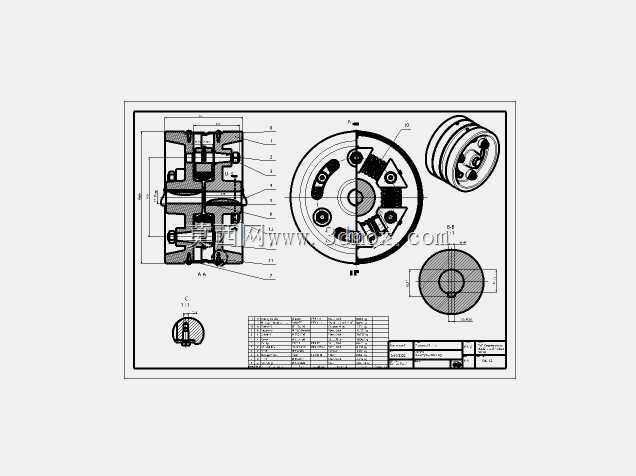

从结构设计逻辑来看,该端盘采用了外圈厚壁轮缘+内部辐条式支撑的布局,外圈轮缘的厚度经过匹配计算,能够在端面压紧密封件时提供均匀的压紧力分布,避免局部压力过大导致密封件永久变形,或是压力不足引发的流体渗漏问题。端盘中心设置的凸台结构,是与阀块中心定位轴配合的核心定位面,凸台的外径公差通常选取过渡配合区间,装配时可以快速实现端盘与阀块本体的同轴度找正,减少装配过程中的调整工作量。围绕中心凸台周向分布的三个带孔凸台,分别对应阀块上不同的安装点位,其中两个孔径一致的凸台用于穿装固定螺栓,第三个孔径稍大的凸台可作为流体旁通接口或者传感器安装位,根据实际阀组的功能需求灵活适配。辐条之间的镂空区域并非随意设置,一方面是为了在保证结构强度的前提下尽可能降低端盘的整体重量,减少阀组集成后的整体负载,另一方面这些镂空区域可以为阀块侧部引出的小型管路、接线提供避让空间,避免端盘安装后与周边附属元件产生干涉。

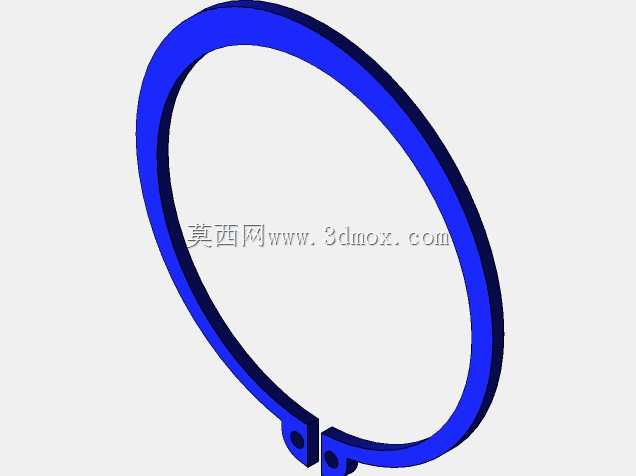

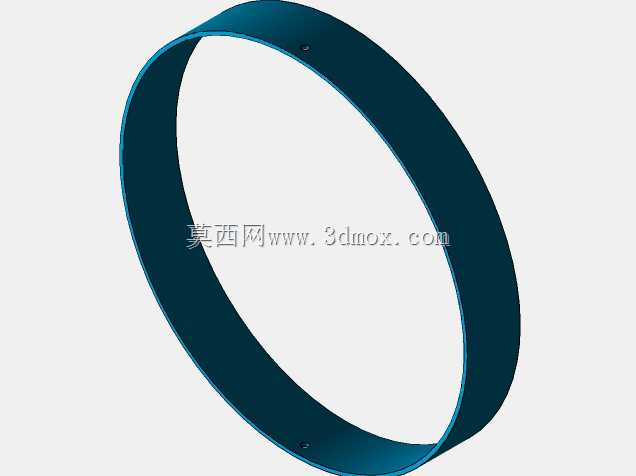

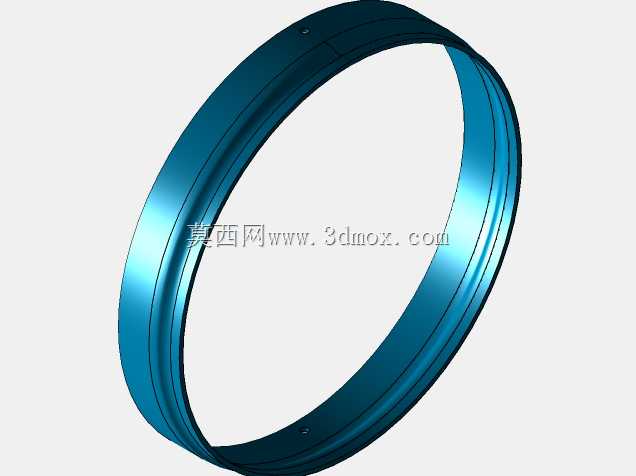

从安装边界维度考量,该端盘的最大外径尺寸与配套阀块的法兰外径保持一致,装配后端盘不会超出阀块的外轮廓边界,能够适配现有阀组的安装空间,不需要额外调整周边管路的布局。端盘的轴向总厚度经过优化,在满足螺栓拧入深度、凸台定位长度要求的基础上,尽可能压缩轴向尺寸,减少阀组整体的轴向占用空间,适合在安装空间紧凑的集成阀组单元中使用。端面的密封槽设置在轮缘内侧的贴合面上,槽宽与槽深匹配常规O型密封圈的尺寸规格,不需要定制特殊规格的密封件,后期维护更换配件的通用性更强。
在实际选型适配过程中,需要注意端盘上安装孔的位置度公差,要与对应阀块上的螺纹孔位置度保持一致,避免出现螺栓无法穿装的问题。中心凸台的端面粗糙度需要达到Ra1.6以下,保证与阀块定位面贴合紧密,避免内部流体从定位配合面渗漏。轮缘的外圆面不需要过高的加工精度,只要保证外圆无明显毛刺、变形即可,因为该面属于非配合面,不参与密封或者定位。另外,端盘的材质通常选取与阀块本体一致的金属材料,避免不同材质接触产生电化学腐蚀,影响构件的使用寿命,在普通水基流体工况下多选用硬质铝合金或者304不锈钢,在油类液压工况下也可选用45号钢做表面发黑处理,提升防锈能力。
这类端盘结构虽然只是阀块组件中的一个附属零件,但对整个阀组的密封可靠性、装配便捷性都有直接影响,设计过程中需要平衡结构强度、重量、安装空间、配件通用性多个维度的需求,不能单纯追求强度而过度增加壁厚导致整体笨重,也不能为了减重过度削减支撑结构导致压紧密封时出现变形。周向分布的安装凸台高度也经过匹配设计,螺栓拧入后端部不会超出凸台端面,避免端盘安装后螺栓端部与其他元件产生刮碰。辐条的厚度与轮缘、中心凸台的连接处做了圆弧过渡处理,避免应力集中导致构件在长期受压或者受振动情况下出现开裂问题,这一点在有振动的流体工况下尤为重要,比如工程机械上的液压阀组,长期承受设备运行带来的振动,应力集中位置很容易产生疲劳裂纹,圆弧过渡的设计可以有效分散应力,提升构件的疲劳寿命。
