龙门式小型磁带头执行机构三维设计

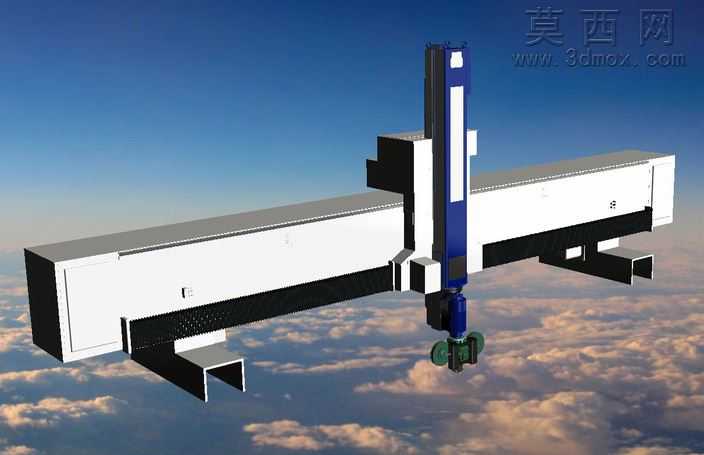

本作品为龙门式小型磁带头执行机构的三维建模成果，建模阶段依托三维设计软件完成全参数化构建，首先从整体布局入手，确定双横梁跨距、竖直滑台行程、末端执行件安装位的核心尺寸参数，所有零件均按照实际装配逻辑进行约束匹配，避免出现干涉错位问题。建模过程中对横梁的C型安装槽结构做了精细化还原，槽体的倒角、安装孔位的排布都严格参照常规工业安装标准设定，竖直滑座与横梁的配合面预留了合理的滑动间隙，末端的磁带头夹持组件做了分体式建模，分别还原了连接轴、夹持卡座、磁带头本体的独立结构，方便后续拆解查看内部装配关系。渲染阶段采用高空云层作为背景环境，打光采用斜向主光源搭配环境补光的方案，突出金属构件的硬朗轮廓，横梁主体的白色喷塑材质调整了合适的粗糙度与反光度，还原工业喷塑件的哑光质感，竖直立柱的蓝色烤漆部分做了轻微的清漆层效果，提升材质的层次感，底部C型槽的金属结构做了发黑处理的材质表现，还原钢材表面的细微磨砂纹理，末端执行件的绿色部件调整了半哑光的工程塑料质感，不同材质之间的区分度清晰，能够直观分辨各个构件的材质属性。结构设计上采用经典龙门双梁布局，两侧横梁承担竖直滑台的承重与导向作用，竖直方向的滑台可沿横梁做横向平移，自身可完成竖直方向的升降动作，末端的磁带头组件可实现小范围的角度微调，整体结构紧凑小巧，适配小型工位的磁带头作业需求，设计过程中优先考虑构件的加工可行性，所有钣金件、机加工件的壁厚、圆角都符合常规机加工与钣金加工的工艺要求，没有出现无法落地的异形结构，装配逻辑遵循从基座到滑台再到末端执行件的顺序，每个连接位的紧固件都做了简化示意，既保证结构展示的完整性，又不会因为过多细节导致模型冗余。
