可移动多关节悬臂式医疗操作设备

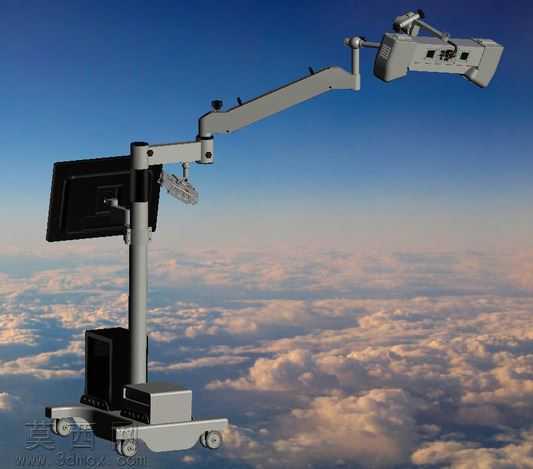

本作品为可移动多关节悬臂式医疗操作设备的三维建模成果，建模过程中采用CATIA软件完成全参数化结构搭建，首先从底部移动底座开始构建，还原了带脚轮的配重式底座结构，底座上集成了主机安置位与立柱固定结构，保证整体设备的重心稳定，满足移动使用时的防倾覆要求。立柱部分采用分段式设计，预留了高度调节的锁紧结构，可根据不同使用场景调整悬臂的整体起始高度。多关节悬臂部分是建模的核心，每一段臂体都还原了真实的铰接锁紧结构，可实现多维度的角度调整，臂体内部预留了走线空间，外部做了圆角过渡处理，避免使用过程中剐蹭操作人员或周边物件，臂体末端设置了操作终端安装位，可搭载对应的检测、操作执行部件。配套的显示终端采用侧挂式安装结构，固定在立柱上部，可调整俯仰角度，方便操作人员实时查看设备运行数据。渲染阶段采用高空云层作为背景环境，突出设备的专业质感，材质设置上区分了金属结构件与非金属部件：臂体、立柱、底座的金属部分采用哑光银灰色金属材质，模拟铝合金喷砂氧化的表面效果，脚轮采用黑色耐磨橡胶材质，显示屏部分采用黑色磨砂塑料材质搭配亮面屏幕玻璃，锁紧旋钮采用黑色防滑工程塑料材质，不同材质的质感区分清晰，还原真实设备的视觉效果。设计过程中充分考虑了设备的使用场景，多关节悬臂的活动范围覆盖了常规操作所需的空间，带轮底座可方便设备在不同诊疗区域间转移，整体结构紧凑，各运动部件无干涉，锁紧结构的位置设置符合人体操作习惯，无需额外工具即可完成臂体角度与位置的调整，兼顾了使用灵活性与结构稳定性，可用于医疗辅助操作、术中定位支撑等场景的方案展示与结构验证。
