食品加工用长筒形饼干成型模具结构

　　在休闲食品烘焙加工的生产环节里，这类长筒形饼干成型模具是连续化生产线前端面坯成型工位的核心工装部件，直接决定了长条类饼干的截面轮廓、成型密度与后续烘烤阶段的形变均匀性，很多量产韧性饼干、注心饼干的基础坯型都依赖这类模具完成初成型工序。从实际产线的适配场景来看，该模具主要对接螺杆挤压式面坯输出机构，安装时需要保证模具内腔轴线与螺杆输出轴线的同轴度误差控制在0.1mm以内，否则会出现面坯挤出偏斜、局部密度不均的问题，后续烘烤时容易出现单边焦糊、成型弯曲的次品。

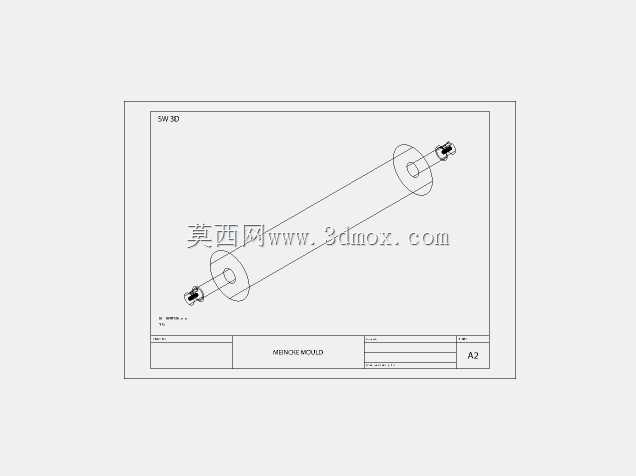

　　模具整体采用长筒式对称结构设计，两端设置的定位轴头是核心安装基准，轴头直径与挤出机前端的安装轴承位做过渡配合，既可以保证模具在连续挤出过程中不会出现径向窜动，也能根据生产需求调整模具的周向角度，适配不同的面坯出料导向角度。中间的成型腔是整个模具的功能核心，腔体内壁做镜面抛光处理，粗糙度控制在Ra0.8以下，减少面坯挤出过程中的粘附阻力，避免面坯表面出现拉毛、断裂的缺陷；成型腔的截面轮廓根据目标饼干的外形做等截面设计，整个筒长方向的截面尺寸公差控制在±0.05mm，保证挤出的面坯从头到尾截面尺寸一致，分切后单块饼干的重量偏差能控制在2%以内，满足量产的重量一致性要求。

　　从设计思路上看，这种长筒结构相比传统的板式成型模，具备更长的稳压成型段，面坯在进入成型腔之前会经过筒壁的逐步稳压，把螺杆输送带来的面坯内部应力充分释放，挤出后的面坯不会出现瞬间膨胀变形的问题，尤其适合添加了坚果碎、巧克力颗粒的韧性饼干面坯成型，长稳压段可以让颗粒均匀嵌在面坯内部，不会出现颗粒外露、挤出卡顿的情况。在安装边界上，模具两端的轴头伸出长度需要匹配挤出机前端的锁紧机构尺寸，安装时要在轴头与轴承的配合面涂抹食品级润滑脂，避免生产过程中润滑物质渗入面坯造成污染；模具的整体长度要适配挤出机的出料口到分切工位的距离，保证挤出的面坯自然下垂的弧度不会触碰周边的输送挡板，同时筒身的外径要留出足够的清理空间，方便生产间隙拆开设备后对模腔内部的残留面坯进行清理，避免残留面坯干结后堵塞模腔，影响下次生产的出料顺畅度。

　　实际生产中这类模具还要考虑长期使用的磨损问题，模腔的进料端做了15度的倒角导向，减少面坯中硬质颗粒对模腔入口的冲刷磨损，正常维护条件下，单套模具的连续生产时长可以达到1200小时以上，模腔尺寸磨损量不会超过0.1mm，依然能满足成型尺寸精度要求。另外模具两端的连接结构做了快拆设计，不需要完全拆解挤出机的前端法兰就可以完成模具的更换，换产时间可以控制在15分钟以内，适配多品类饼干的柔性生产需求，对于中小型食品加工厂来说，这种结构的模具通用性强，只需要更换不同截面的模芯部分就可以生产不同外形的长条饼干，不需要整体更换模具体，能有效降低换产的工装成本。在结构强度校核上，模具的筒身壁厚根据面坯挤出的最大压力做了冗余设计，正常挤出压力在0.3-0.5MPa区间，筒身壁厚设计为8mm，采用食品级304不锈钢材质加工，即使出现面坯干结堵塞的异常情况，筒身也不会出现胀裂变形的问题，同时不锈钢材质的耐腐蚀性能可以适配生产后的CIP清洗流程，不会因为清洗液的腐蚀出现模腔表面锈蚀、点坑的问题，长期使用依然能保证面坯的表面成型质量。
