工业厂区立式高架储水供水设施结构设计

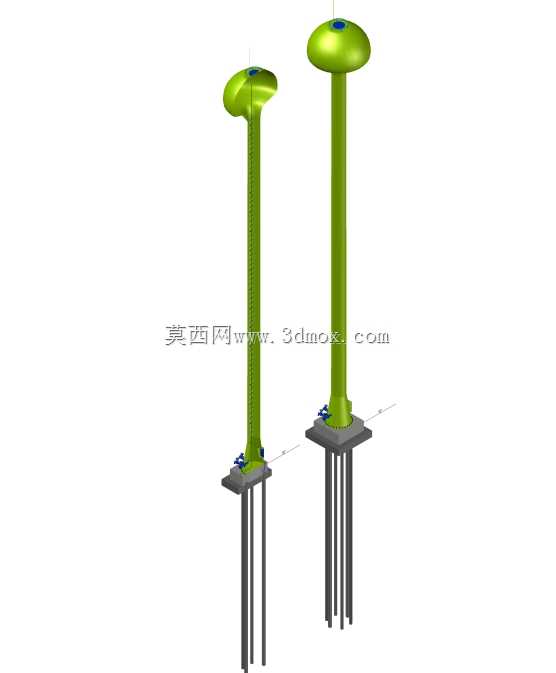

　　在工业厂区、偏远作业区以及小型集中供水片区的给排水系统搭建中，高位储水设施是平衡供水压力、调蓄用水峰谷的核心构筑物，区别于地下储水池、卧式承压储水罐，高架式储水结构依靠重力势能实现稳定配水，无需额外增设变频增压泵组即可保障供水末端的压力稳定性，尤其适用于供电稳定性不足、用水时段波动极大的作业场景。本次呈现的高架储水结构采用双规格立柱式设计，可适配不同供水覆盖范围的选型需求，单组结构由顶部储水舱、立式支撑柱、底部安装基座三部分构成，整体受力路径清晰，顶部储水舱的荷载通过支撑柱均匀传递至底部桩基承台，避免局部应力集中导致的结构形变。

　　顶部储水舱采用飞碟形弧面造型设计，并非单纯追求外形辨识度，弧面舱壁可在相同容积下降低板材焊接应力，同时减少顶部积水、积灰的存留，北方多雪区域应用时可降低积雪荷载对舱顶的压力，舱顶预留的检修人孔与通气孔结构在模型中做了简化示意，实际工程应用中需配套防水密封结构与防虫防护网。支撑柱采用等截面细长柱结构，柱身沿高度方向设置多道横向加劲肋，可降低风载作用下的柱身摆幅，针对沿海多风区域的应用场景，可在柱身中部增设横向连系梁，将多组高架水箱结构连接为整体，进一步提升抗侧移能力。

　　底部安装基座采用方形承台搭配多根植入式桩基的结构形式，承台与支撑柱之间采用法兰盘螺栓连接，安装时可通过调整螺栓预紧力校正柱身垂直度，桩基深度需根据安装区域的地质承载力参数确定，软土地基区域需适当增加桩基长度与承台配筋率，避免不均匀沉降导致支撑柱倾斜。从供水功能逻辑来看，这类高架储水结构的进水管道通常沿支撑柱内部敷设至储水舱顶部，通过浮球阀控制进水液位，避免溢水，出水管道从储水舱底部接出，依靠液位高差形成的自然压力向供水管网输水，舱底需设置排污口，定期排空舱内沉积的泥沙与杂质，保障出水水质。

　　在三维建模过程中，这类结构的建模难点在于支撑柱与顶部储水舱的过渡连接段处理，需保证曲面过渡顺滑，无明显折角，同时要兼顾实际加工时的板材弯折工艺可行性，避免出现无法下料的异形曲面；底部桩基的排布需符合混凝土结构施工的规范要求，桩间距控制在合理区间，避免施工时出现串孔问题。从安装边界条件来看，这类高架水箱的安装区域需预留足够的施工操作空间，承台周边3米范围内不宜设置其他高耸构筑物，避免影响风载受力与后期检修通道，同时安装位置需尽量处于供水覆盖区域的中心位置，缩短供水管网长度，降低沿程压力损失。针对不同的储水量需求，可通过调整顶部储水舱的直径与高度、匹配对应规格的支撑柱截面尺寸实现参数化选型，无需重新设计整体受力结构，可大幅缩短设计周期。在实际工程应用中，这类高架储水结构还可配套液位监测装置，实时传输舱内液位数据，联动进水阀门实现自动补水，无需人工值守操作，进一步降低运维成本。相较于钢结构一体化水塔，这种拆分式结构的零部件可在工厂预制完成后运输至现场拼装，无需现场大面积浇筑作业，施工周期更短，且后期可根据产能扩容需求直接更换更大容积的顶部储水舱，适配性更强。
